​เบรกเกอร์วงจรสุญญากาศไฟฟ้าแรงสูงในร่มและกลางแจ้งแตกต่างกันอย่างไร?

ในระบบจำหน่ายไฟฟ้าสมัยใหม่ เซอร์กิตเบรกเกอร์สุญญากาศ (VCB) เป็นอุปกรณ์สำคัญในการรับรองความปลอดภัยและเสถียรภาพของแหล่งจ่ายไฟ หน้าที่หลักคือการขัดขวางกระแสไฟฟ้าอย่างรวดเร็วและแยกสายไฟระหว่างเกิดข้อผิดพลาด ป้องกันความเสียหายของอุปกรณ์และไฟฟ้าดับขนาดใหญ่ อย่างไรก็ตาม เจ้าหน้าที่จัดซื้อและวิศวกรจำนวนมากมักสับสนเกี่ยวกับความแตกต่างระหว่าง VCB ในร่มและกลางแจ้งเมื่อเลือกรุ่น แม้ว่าทั้งสองจะใช้เทคโนโลยีการดับเพลิงด้วยอาร์กแบบสุญญากาศ แต่เหตุใดการออกแบบจึงมีความแตกต่างที่สำคัญเช่นนี้ และควรเลือกอย่างไรตามสถานการณ์ของโครงการ?

ในฐานะผู้ผลิตอุปกรณ์ไฟฟ้าระดับมืออาชีพ Lugao Power ผสมผสานผลิตภัณฑ์เบรกเกอร์สุญญากาศทั้งในร่มและกลางแจ้ง แจกแจงรายละเอียดความแตกต่างหลัก คุณลักษณะการออกแบบ และสถานการณ์ที่เกี่ยวข้องของทั้งสอง เพื่อช่วยให้คุณเลือกอุปกรณ์ที่เหมาะสมได้อย่างง่ายดาย

เบรกเกอร์สุญญากาศ (VCB) คืออะไร?

เบรกเกอร์วงจรสุญญากาศใช้สุญญากาศเป็นทั้งตัวกลางในการดับเพลิงและตัวกลางที่เป็นฉนวน พวกเขาใช้สภาพแวดล้อมสุญญากาศเพื่อดับอาร์กไฟฟ้า จึงเป็นการควบคุมและป้องกันวงจร เพื่อหลีกเลี่ยงการใช้น้ำมันหรือก๊าซ SF6 ทำให้ปลอดภัยและเป็นมิตรต่อสิ่งแวดล้อมมากขึ้น มีการใช้กันอย่างแพร่หลายในโรงไฟฟ้าและสถานีไฟฟ้าย่อย โดยเฉพาะอย่างยิ่งในการใช้งานที่ต้องดำเนินการบ่อยครั้ง

วิธีพื้นฐานที่สุดในการแยกแยะความแตกต่างคือตามสภาพแวดล้อมการติดตั้ง เบรกเกอร์วงจรสุญญากาศส่วนใหญ่แบ่งออกเป็นสองประเภท: เบรกเกอร์วงจรสุญญากาศไฟฟ้าแรงสูงในร่ม: เหมาะสำหรับใช้ในสภาพแวดล้อมในร่มที่ปิดล้อมและควบคุม เข้ากันได้กับสวิตช์เกียร์มาตรฐาน และตอบสนองสภาพการทำงานในร่มที่มั่นคง

เซอร์กิตเบรกเกอร์สุญญากาศไฟฟ้าแรงสูงกลางแจ้ง: เหมาะสำหรับใช้ในสภาพแวดล้อมกลางแจ้งที่ไม่แน่นอนต่างๆ โดยไม่ต้องกังวลกับสภาพอากาศที่ไม่เอื้ออำนวย

ไม่ว่าจะในร่มหรือกลางแจ้ง เซอร์กิตเบรกเกอร์สุญญากาศไฟฟ้าแรงสูงจะใช้หลักการดับไฟแบบแกนกลางเดียวกัน แต่การออกแบบโครงสร้าง การป้องกัน และฉนวนของเบรกเกอร์ได้รับการปรับแต่งอย่างสมบูรณ์เพื่อให้เหมาะกับสถานการณ์ที่แตกต่างกัน

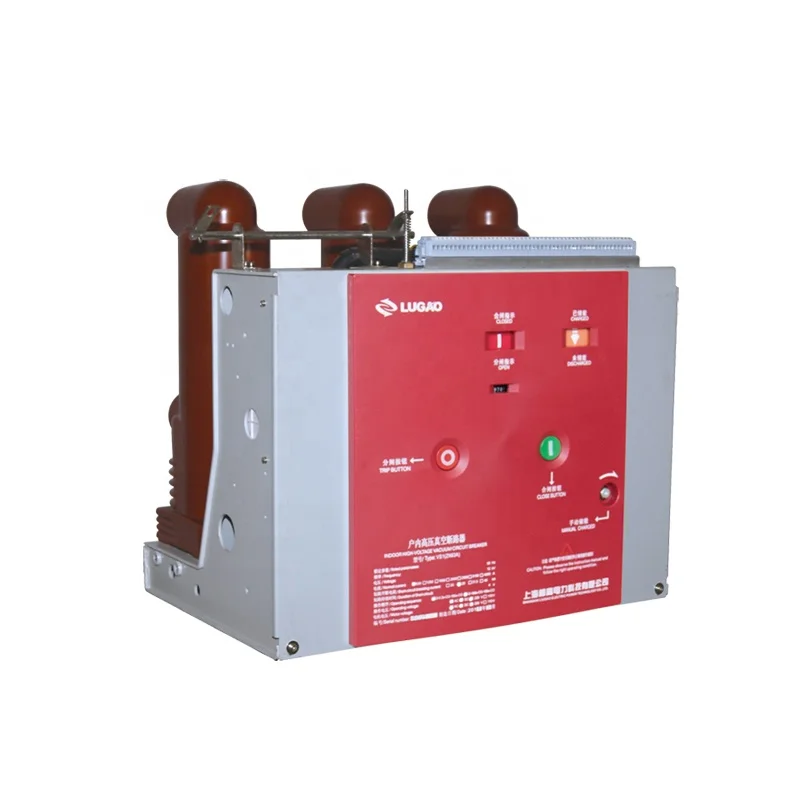

เบรกเกอร์สุญญากาศในร่ม (ซีรี่ส์ VS1)

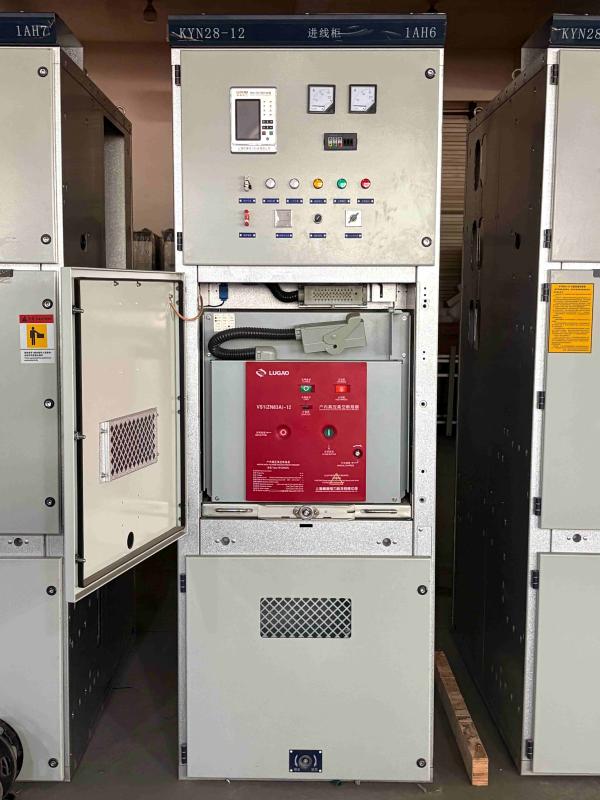

VCB ภายในอาคารเป็นเซอร์กิตเบรกเกอร์ประเภทหนึ่งที่พบมากที่สุด โดยทั่วไปจะติดตั้งในพื้นที่ปิด เช่น สวิตช์เกียร์และสถานีย่อยในอาคาร เซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารของ Lugao Power เป็นตัวอย่างทั่วไปของการออกแบบแบบติดตั้งกับตู้ กลไกการทำงานถูกรวมเข้ากับตัวเซอร์กิตเบรกเกอร์ ทำให้ไม่เพียงแต่สามารถใช้เป็นอุปกรณ์ติดตั้งแบบตายตัวได้เท่านั้น แต่ยังมีกลไกขับเคลื่อนเฉพาะเพื่อสร้างชุดรถเข็นอีกด้วย ส่วนวงจรหลักสามารถใช้เสาที่ปิดผนึกในตัวเพื่อให้เซอร์กิตเบรกเกอร์มีขนาดเล็กลงและการทำงานที่ไม่ต้องบำรุงรักษา สามารถติดตั้งสวิตช์เกียร์เช่น KYN28A-12 ได้ และยูนิตแบบคงที่สามารถติดตั้งสวิตช์เกียร์แบบคงที่ซีรีส์ XGN ได้ด้วย

คุณสมบัติการออกแบบ

1. โครงสร้างโมดูลาร์ขนาดกะทัดรัด ปรับให้เข้ากับสวิตช์เกียร์มาตรฐานได้

ขนาดของ VCB ภายในได้รับการออกแบบอย่างเคร่งครัดตามขนาดของสวิตช์เกียร์มาตรฐาน เช่น KYN28 ใช้โครงสร้างเฟรมแบบโมดูลาร์ ช่วยให้สามารถฝังโดยตรงลงในตู้เพื่อติดตั้งได้ ช่วยเพิ่มการใช้พื้นที่กระจายพลังงานภายในอาคารให้เกิดประโยชน์สูงสุด เบรกเกอร์สุญญากาศในร่มของ Lugao ผสานรวมตัวขัดขวางสุญญากาศ กลไกการทำงาน และชุดควบคุม แผงด้านหน้ามีปุ่มเปิดและปิดและไฟแสดงสถานะเพื่อความสะดวกในการใช้งานและการตรวจสอบโดยผู้ปฏิบัติงาน

2. ระดับการป้องกันขั้นพื้นฐาน เหมาะสำหรับสภาพแวดล้อมภายในอาคารที่สะอาด

เนื่องจากมีการติดตั้งในสภาพแวดล้อมภายในอาคารที่แห้ง ปราศจากฝน และปราศจากรังสียูวี ระดับการป้องกันของ VCB ภายในอาคารโดยทั่วไปคือ IP20~IP40 โดยต้องการการป้องกันเฉพาะการสัมผัสนิ้วและเครื่องมือโดยไม่ตั้งใจ และฝุ่นปริมาณเล็กน้อย โดยไม่จำเป็นต้องรับมือกับสภาพอากาศที่รุนแรง

3. โครงสร้างฉนวนอีพอกซีเรซิน เหมาะสำหรับสภาพการทำงานของตู้

ห้องดับเพลิงส่วนโค้งของ VCB ภายในอาคารถูกห่อหุ้มด้วยปลอกอีพอกซีเรซิน เพื่อเป็นฉนวนแบบเฟสต่อเฟสและจากเฟสสู่พื้น เหมาะสำหรับสภาพแวดล้อมที่แห้งและสะอาดภายในสวิตช์เกียร์ มีขนาดกะทัดรัดและให้ฉนวนที่เชื่อถือได้

4. การแยกความปลอดภัยทำได้ผ่านสวิตช์เกียร์

VCB ภายในอาคารไม่มีสวิตช์ตัดการเชื่อมต่อที่มองเห็นได้ ฟังก์ชั่นการแยกความปลอดภัยทำได้โดยสวิตช์กราวด์และสวิตช์ตัดการเชื่อมต่อของสวิตช์เกียร์ เหมาะสำหรับสถานการณ์ที่มีการป้องกันการประสานของตู้ที่ครอบคลุม

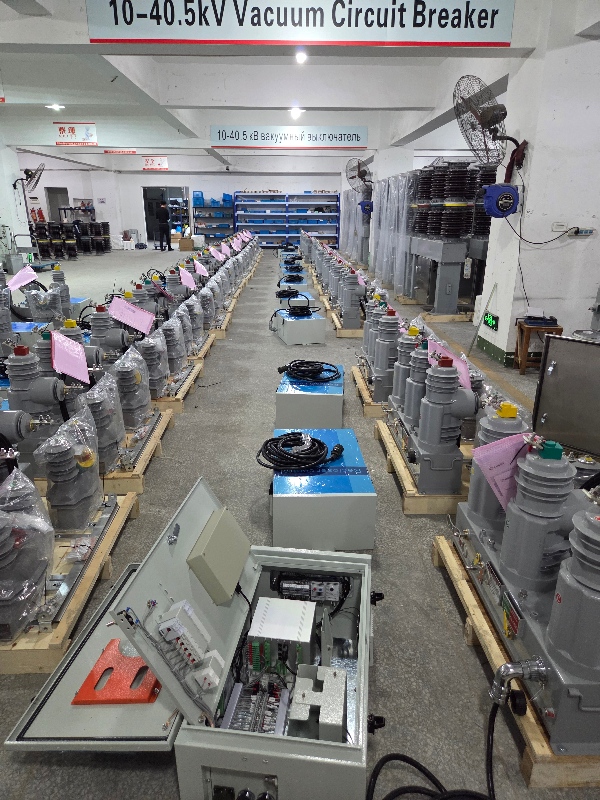

เซอร์กิตเบรกเกอร์สุญญากาศกลางแจ้ง (ซีรี่ส์ ZW32)

เนื่องจาก VCB ภายนอกอาคารจำเป็นต้องสัมผัสกับภายนอกอาคารเป็นเวลานาน โดยต้องรับมือกับสภาวะต่างๆ เช่น แสงแดดและฝน ความแตกต่างของอุณหภูมิที่รุนแรง และมลพิษจากฝุ่น การออกแบบจึงเน้นความทนทานและการป้องกัน VCB ภายนอกอาคารของ Lugao Electric โดดเด่นด้วยขนาดที่เล็ก น้ำหนักเบา คุณสมบัติป้องกันการควบแน่น และการทำงานที่ไม่ต้องบำรุงรักษา:

คุณสมบัติการออกแบบ

1. โครงสร้างปิดล้อมแบบปิดสามเฟสแบบปิดผนึกสูง

เซอร์กิตเบรกเกอร์สุญญากาศกลางแจ้งใช้การออกแบบที่ปิดผนึกอย่างสมบูรณ์ โดยมีระดับการป้องกัน IP65 ขึ้นไป กันน้ำ กันฝุ่น และป้องกันการควบแน่นได้อย่างสมบูรณ์ ช่วยให้การทำงานมีความเสถียรในสภาพแวดล้อมที่มีฝนตก หิมะ และเต็มไปด้วยฝุ่นเป็นเวลานาน นอกจากนี้ยังทนทานต่ออุณหภูมิสูง รังสี UV และการเสื่อมสภาพ โดยไม่ได้รับผลกระทบจากการเปลี่ยนแปลงสภาพอากาศกลางแจ้ง

2. บูชฉนวนยางซิลิโคนระยะ Creepage ขนาดใหญ่

เบรกเกอร์สูญญากาศกลางแจ้งใช้ยางซิลิโคนระยะคืบขนาดใหญ่ (หรือเซรามิก) บุชชิ่งฉนวนชนิดกระโปรงร่ม เมื่อเปรียบเทียบกับบุชชิ่งอีพอกซีเรซินในอาคาร ให้ระยะการซึมผ่านที่ยาวกว่า ป้องกันการปล่อยสารวาบไฟตามผิวในสภาพแวดล้อมกลางแจ้งที่ชื้นและมีมลพิษ และให้ความต้านทานต่อการเสื่อมสภาพของรังสียูวีได้ดีกว่า

3. การทำงานที่สะดวกและยืดหยุ่นทำให้มั่นใจในความปลอดภัย เซอร์กิตเบรกเกอร์สุญญากาศกลางแจ้งของ Lugao สามารถใช้งานได้ทั้งแบบแมนนวล ไฟฟ้า หรือระยะไกล ให้การตัดการเชื่อมต่อที่มองเห็นได้ชัดเจน ช่วยให้มั่นใจได้ถึงการแยกทางไฟฟ้าที่เชื่อถือได้ในระหว่างการบำรุงรักษาโดยไม่ต้องใช้สวิตช์ตัดการเชื่อมต่อเพิ่มเติม ทำให้เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่ไม่มีสวิตช์เกียร์แบบปิด

4. ตัวเลือกการติดตั้งที่ยืดหยุ่นสามารถปรับให้เข้ากับสถานการณ์กลางแจ้งได้ VCB ภายนอกอาคารรองรับวิธีการติดตั้งที่หลากหลาย รวมถึงการติดตั้งแบบยึดเสาและแบบตั้งพื้น ทำให้ไม่จำเป็นต้องใช้ห้องกระจายสินค้าภายในอาคารโดยเฉพาะ ทำให้เหมาะสมอย่างยิ่งกับสถานที่ที่ต้องดำเนินการบ่อยครั้ง

ตารางเปรียบเทียบความแตกต่างหลักระหว่างเซอร์กิตเบรกเกอร์สุญญากาศในร่มและกลางแจ้ง

วิธีการเลือก Vacuum Circuit Breaker ที่เหมาะสมสำหรับโครงการของคุณ?

เมื่อเลือก VCB ให้เน้นประเด็นหลักสามประการ: สภาพแวดล้อมการติดตั้ง ข้อกำหนดในการป้องกัน และสถานการณ์การบำรุงรักษา:

1. จัดลำดับความสำคัญของสภาพแวดล้อมการติดตั้ง หากอุปกรณ์ได้รับการติดตั้งในพื้นที่ปิด เช่น สวิตช์เกียร์ภายในอาคารหรือห้องกระจายสินค้า VCB ภายในอาคารก็เพียงพอแล้ว โดยให้ต้นทุนที่ต่ำกว่าและความเข้ากันได้ดีขึ้น อย่างไรก็ตาม สำหรับเส้นค่าใช้จ่ายภายนอกอาคารหรือสถานการณ์ที่มีการยึดเสา จะต้องเลือก VCB ภายนอกอาคาร มิฉะนั้นอุปกรณ์จะได้รับความเสียหายอย่างรวดเร็วจากฝน การควบแน่น และมลภาวะ

2. ประเมินความรุนแรงของสภาพแวดล้อม สำหรับสภาพแวดล้อมที่มีมลพิษสูงและกัดกร่อน เช่น พื้นที่ชายฝั่งและสวนอุตสาหกรรมเคมี แม้แต่สภาพแวดล้อมภายในอาคารก็ควรให้ความสำคัญกับ VCB ภายในอาคารที่มีระดับการป้องกันสูง ในพื้นที่กลางแจ้งที่มีมลพิษสูง ควรเลือกระยะห่างตามผิวฉนวนขนาดใหญ่และ VCB ภายนอกอาคารที่ป้องกันการเปรอะเปื้อน

3. พิจารณาความต้องการในการบำรุงรักษา สำหรับสถานการณ์ภายนอกอาคารระยะไกล ให้จัดลำดับความสำคัญของ VCB ภายนอกอาคารที่มีสวิตช์ตัดการเชื่อมต่อในตัวและการออกแบบที่ไม่ต้องบำรุงรักษา เพื่อลดความยุ่งยากในการบำรุงรักษาที่ไซต์งาน สำหรับสถานการณ์ภายในอาคาร ให้เลือกรุ่น VCB ภายในอาคารที่เหมาะสมตามการกำหนดค่าสวิตช์เกียร์

ในฐานะโรงงานที่มีประสบการณ์ด้านการผลิตมากกว่า 20 ปี Lugao Power สามารถจัดหาโซลูชันการเลือก VCB ที่ปรับแต่งตามระดับแรงดันไฟฟ้า พารามิเตอร์ปัจจุบัน และสภาพแวดล้อมการติดตั้งของโครงการของคุณ ซึ่งช่วยให้คุณจับคู่อุปกรณ์ที่เหมาะสมที่สุดได้

คำถามที่พบบ่อย: เบรกเกอร์สุญญากาศในร่มและกลางแจ้ง

1.ฉันสามารถใช้ VCB ในร่มกลางแจ้งเพื่อประหยัดค่าใช้จ่ายได้หรือไม่

ไม่แนะนำสิ่งนี้ เซอร์กิตเบรกเกอร์สุญญากาศในอาคารขาดคุณสมบัติที่จำเป็นสำหรับการใช้งานกลางแจ้ง เช่น ฉนวนกันฝน กันรังสียูวี และกันมลภาวะ สิ่งนี้ก่อให้เกิดอันตรายด้านความปลอดภัยและจะทำให้การรับประกันเป็นโมฆะ

2.VCB รุ่นเดียวกันสามารถใช้งานได้กับทั้งโครงการในร่มและกลางแจ้งหรือไม่

พวกเขาไม่สามารถใช้แทนกันได้ แม้ว่าพวกเขาจะใช้เทคโนโลยีการทำลายสุญญากาศแบบเดียวกัน แต่การออกแบบทางกลไกและฉนวนนั้นได้รับการออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมเฉพาะ การใช้ผิดประเภทอาจทำให้เกิดความเสียหายก่อนวัยอันควรและเป็นอันตรายต่อความปลอดภัย

3.VCB ภายนอกจำเป็นต้องได้รับการบำรุงรักษาหรือไม่?

เซอร์กิตเบรกเกอร์สุญญากาศกลางแจ้งของ Lugao ได้รับการออกแบบให้มีโครงสร้างปิดสนิท ทำให้มีการบำรุงรักษาต่ำหรือไม่ต้องบำรุงรักษา อย่างไรก็ตาม แนะนำให้ตรวจสอบสภาพของฉนวนด้วยสายตาเป็นประจำ

4.ตรรกะในการเลือก VCB ภายในและภายนอกอาคารเหมือนกันสำหรับ 10kV และ 35kV หรือไม่

ตรรกะจะเหมือนกันทุกประการ ขั้นแรก ให้กำหนดสภาพแวดล้อมการติดตั้ง หลักการเลือกยังคงไม่เปลี่ยนแปลงโดยไม่คำนึงถึงระดับแรงดันไฟฟ้า

5.VCB ทั้งสองประเภทมีความแตกต่างกันมากหรือไม่?

สำหรับข้อกำหนดด้านแรงดันและกระแสเดียวกัน VCB ภายนอกอาคารจะมีราคาแพงกว่า VCB ภายในอาคาร เนื่องจากรุ่นกลางแจ้งใช้ฉนวนที่ทนทานต่อสภาพอากาศสูง โครงสร้างกันน้ำที่ปิดสนิท และเปลือกหนาขึ้น ส่งผลให้ต้นทุนการผลิตและวัสดุสูงขึ้น
