เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงสร้างสมดุลระหว่างความน่าเชื่อถือ ประสิทธิภาพ และความปลอดภัยในระบบไฟฟ้าได้อย่างไร

ภายในเครือข่ายที่กว้างใหญ่และฮัมเพลงของโครงข่ายไฟฟ้าสมัยใหม่ การต่อสู้อันเงียบงันก็โหมกระหน่ำ ในด้านหนึ่ง ความต้องการพลังงานไฟฟ้าที่เชื่อถือได้และต่อเนื่องจะไหลผ่านสายส่งและหม้อแปลงระยะทางหลายร้อยกิโลเมตร ในทางกลับกัน ภัยคุกคามจากข้อผิดพลาดที่เกิดขึ้นตลอดเวลา เช่น ฟ้าผ่า ต้นไม้ล้ม อุปกรณ์ขัดข้อง ซึ่งสามารถส่งกระแสทำลายล้างที่พุ่งผ่านระบบได้ ผู้พิทักษ์ความสมดุลอันละเอียดอ่อนนี้คือเบรกเกอร์ไฟฟ้าแรงสูง. สิ่งเหล่านี้ไม่ได้เป็นเพียงสวิตช์เท่านั้น เป็นระบบเครื่องกลไฟฟ้าที่ซับซ้อนซึ่งจะต้องทำงานที่เรียบง่ายแต่ขัดแย้งกันแต่ซับซ้อนอย่างมาก: นำกระแสโหลดปกติโดยไม่สูญเสียเป็นเวลาหลายปี แต่ภายในเสี้ยววินาทีก็สามารถขัดขวางกระแสไฟฟ้าขนาดมหึมาของความผิดปกติได้ นี่คือแก่นของความท้าทายทางวิศวกรรม: เบรกเกอร์ไฟฟ้าแรงสูงจะสร้างสมดุลระหว่างเสาหลักสามประการที่สำคัญของการทำงานของระบบไฟฟ้า ได้แก่ ความน่าเชื่อถือ ประสิทธิภาพ และความปลอดภัย ซึ่งมักจะดึงไปในทิศทางตรงกันข้ามได้อย่างไร

คำตอบอยู่ที่การผสมผสานระหว่างหลักการทางกายภาพขั้นสูง การออกแบบทางวิศวกรรมอย่างระมัดระวัง และการบูรณาการระบบอัจฉริยะ ความน่าเชื่อถือเกิดขึ้นได้จากการใช้วัสดุที่แข็งแกร่ง มีความปลอดภัยหลายระดับ และการวินิจฉัยเชิงคาดการณ์ ประสิทธิภาพได้รับการปรับให้เหมาะสมผ่านหน้าสัมผัสที่มีความต้านทานต่ำ พลังงานในการทำงานขั้นต่ำ และช่วงการบำรุงรักษาที่ยาวนาน มั่นใจในความปลอดภัยด้วยการใช้ตัวกลางดับอาร์กเฉื่อย อินเตอร์ล็อคที่แข็งแกร่ง และความสามารถในการทำงานจากระยะไกล เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงจะต้องทำหน้าที่เป็นตัวนำที่สมบูรณ์แบบภายใต้สภาวะปกติและเป็นฉนวนที่สมบูรณ์แบบภายใต้สภาวะความผิดปกติ ซึ่งเป็นความเป็นคู่ที่เกิดขึ้นได้จากการควบคุมส่วนโค้งอย่างแม่นยำ ความสมดุลไม่ใช่จุดคงที่ แต่เป็นเป้าหมายที่เปลี่ยนแปลงตลอดเวลา เนื่องจากความก้าวหน้าทางเทคโนโลยีและความต้องการของกริดเปลี่ยนแปลงไป บทความนี้จะวิเคราะห์องค์ประกอบหลักของเครื่องชั่งนี้ สำรวจกลยุทธ์ทางกายภาพ กลไก และการควบคุมที่ช่วยให้เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงสมัยใหม่มีความเป็นเลิศในทั้งสามเสาหลัก นอกจากนี้เรายังจะแบ่งปันข้อกำหนดทางเทคนิคและข้อมูลเชิงลึกด้านการปฏิบัติงานที่แจ้งการออกแบบและการเลือกส่วนประกอบที่สำคัญเหล่านี้

สารบัญ

• 1. ฟิสิกส์ของการหยุดชะงัก: อาร์คดับลงอย่างไร
• 2. เสาหลักด้านความน่าเชื่อถือ: อะไรทำให้เซอร์กิตเบรกเกอร์เชื่อถือได้มานานหลายทศวรรษ
• 3. เสาหลักด้านประสิทธิภาพ: เซอร์กิตเบรกเกอร์สามารถลดการสูญเสียให้เหลือน้อยที่สุดได้อย่างไร?
• 4. เสาหลักด้านความปลอดภัย: การปกป้องบุคลากรและระบบเกิดขึ้นได้อย่างไร?
• 5. พระราชบัญญัติการทรงตัว: เสาหลักทั้งสามนี้ขัดแย้งและให้ความร่วมมืออย่างไร
• คำถามที่พบบ่อย (FAQ)
• บทสรุป: อนาคตของการออกแบบเซอร์กิตเบรกเกอร์

1. ฟิสิกส์ของการหยุดชะงัก: อาร์คดับลงอย่างไร

เพื่อทำความเข้าใจว่าเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงสร้างความสมดุลให้กับวัตถุประสงค์หลักได้อย่างไร เราต้องเข้าใจฟิสิกส์พื้นฐานของการสูญพันธุ์ของอาร์คก่อน เมื่อหน้าสัมผัสของเบรกเกอร์ส่วนหนึ่งอยู่ภายใต้โหลด ส่วนโค้งไฟฟ้าจะก่อตัวข้ามช่องว่าง ส่วนโค้งนี้เป็นพลาสมาที่มีอุณหภูมิสูง ซึ่งนำกระแสไฟฟ้า และหากปล่อยทิ้งไว้โดยไม่ตรวจสอบ ก็จะส่งกระแสไฟฟ้าขัดข้องต่อไปโดยไม่มีกำหนด หน้าที่ของเซอร์กิตเบรกเกอร์คือการบังคับให้ส่วนโค้งนั้นดับลงที่ศูนย์กระแสธรรมชาติถัดไป ความท้าทายคือส่วนโค้งสร้างเส้นทางที่แตกตัวเป็นไอออนซึ่งสามารถติดไฟใหม่ได้อย่างรวดเร็วเมื่อแรงดันไฟฟ้าเพิ่มขึ้นหลังจากกระแสเป็นศูนย์ กุญแจสำคัญในการหยุดชะงักที่ประสบความสำเร็จคือการขจัดไอออนของช่องว่างและคืนความเป็นฉนวนให้เร็วกว่าแรงดันการกู้คืนชั่วคราว (TRV) ที่สร้างขึ้น

กลไกหลักสำหรับการสูญพันธุ์ของอาร์กในเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงสมัยใหม่คือการใช้ตัวกลางในการดับอาร์ค ซึ่งอาจเป็นก๊าซซัลเฟอร์เฮกซาฟลูออไรด์ (SF6) สุญญากาศ หรือน้ำมัน ซึ่งแต่ละชนิดมีคุณสมบัติทางกายภาพของตัวเอง SF6 เป็นอิเลคโตรเนกาติวิตี ซึ่งหมายความว่าโมเลกุลของมันจะจับอิเล็กตรอนอิสระได้ง่าย ป้องกันการเกิดช่องส่วนโค้ง ทำให้มีประสิทธิภาพเป็นพิเศษทั้งแรงดันไฟฟ้าสูงและกระแสสูง การออกแบบเซอร์กิตเบรกเกอร์ใช้หลักการนี้: หน้าสัมผัสแบบเคลื่อนที่ซึ่งเชื่อมต่อกับกระบอกสูบปักเป้า จะบีบอัดแก๊ส SF6 ในระหว่างจังหวะเปิด จากนั้นก๊าซที่มีแรงดันจะถูกส่งผ่านหัวฉีดไปยังบริเวณส่วนโค้ง เพื่อกวาดอนุภาคที่แตกตัวเป็นไอออนออกไปและทำให้พลาสมาเย็นลง นี่คือหลักการทางกายภาพที่ช่วยให้เบรกเกอร์ไฟฟ้าแรงสูงสามารถขัดจังหวะกระแสฟอลต์ขนาดมหึมาได้ในเวลาเพียง 30-50 มิลลิวินาที

ความสัมพันธ์ระหว่างคุณสมบัติการออกแบบเหล่านี้กับความสมดุลโดยรวมของเซอร์กิตเบรกเกอร์นั้นมีความใกล้ชิดกัน การเลือกสื่อขัดขวางจะกำหนดผลกระทบต่อสิ่งแวดล้อม ข้อกำหนดในการบำรุงรักษา และขนาดทางกายภาพของอุปกรณ์ SF6 แม้จะมีประสิทธิภาพอย่างมาก แต่ก็มีศักยภาพในการเกิดภาวะโลกร้อน (GWP) สูง ซึ่งนำไปสู่การผลักดันทางเลือกอื่นเพิ่มมากขึ้น เบรกเกอร์สุญญากาศ แม้จะให้ประสิทธิภาพที่ยอดเยี่ยมที่แรงดันไฟฟ้าปานกลาง แต่จำเป็นต้องมียูนิตขัดขวางหลายชุดต่ออนุกรมสำหรับการใช้งานไฟฟ้าแรงสูง การเลือกสื่อขัดจังหวะจึงเป็นองค์ประกอบสำคัญในการปรับสมดุล เนื่องจากส่งผลโดยตรงต่อความน่าเชื่อถือในการดำเนินงาน ต้นทุน และความยั่งยืนด้านสิ่งแวดล้อมของเซอร์กิตเบรกเกอร์

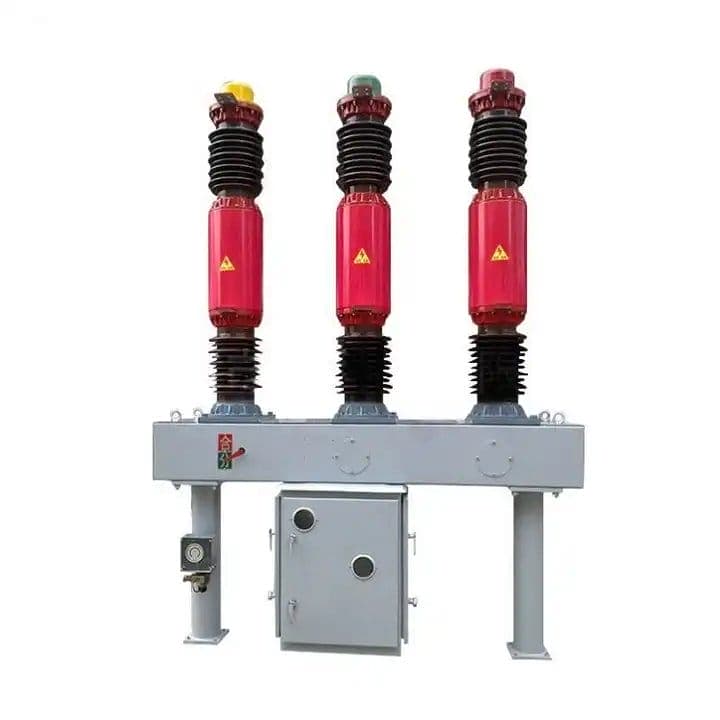

โรงงานของเราที่ Lugao ได้พัฒนาเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงหลายประเภทซึ่งปรับกระบวนการอาร์กสูญพันธุ์ให้เหมาะสมตามความต้องการใช้งานที่หลากหลาย สำหรับการใช้งานระดับการส่งสัญญาณ (≥72.5 kV) เรามีเซอร์กิตเบรกเกอร์ SF6 พร้อมปักเป้าและเทคโนโลยีระเบิดตัวเองขั้นสูง ผสมผสานความสามารถในการทำลายการลัดวงจรสูงเข้ากับพลังงานในการทำงานต่ำ กลไกการระเบิดในตัวเองใช้พลังงานส่วนโค้งเพื่อช่วยในการอัดก๊าซ ช่วยลดพลังงานกลที่จำเป็นจากกลไกการทำงาน ช่วยเพิ่มประสิทธิภาพโดยรวม ตารางต่อไปนี้แสดงให้เห็นถึงประสิทธิภาพการหยุดชะงักโดยทั่วไปของเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงรุ่นของเรา

2. เสาหลักด้านความน่าเชื่อถือ: อะไรทำให้เซอร์กิตเบรกเกอร์เชื่อถือได้มานานหลายทศวรรษ

ในอุตสาหกรรมพลังงานไฟฟ้า ความน่าเชื่อถือมักมีความสำคัญสูงสุด เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงถือเป็นทรัพย์สินเชิงกลยุทธ์ และความล้มเหลวของเบรกเกอร์อาจส่งผลร้ายแรงได้ ความน่าเชื่อถือไม่ได้มาจากคุณสมบัติเดียว มันเป็นผลมาจากปรัชญาการออกแบบโดยเจตนาซึ่งครอบคลุมถึงการเลือกวัสดุ การออกแบบทางกล ความยืดหยุ่นต่อสิ่งแวดล้อม และการวินิจฉัยเชิงคาดการณ์ เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงสมัยใหม่จะต้องสามารถอยู่เฉยๆ เป็นเวลาหลายเดือนหรือหลายปี จากนั้นจึงเริ่มทำงานได้อย่างมั่นใจเมื่อจำเป็น การบรรลุความน่าเชื่อถือในระดับนี้คือชัยชนะของวิศวกรรม

รากฐานของความน่าเชื่อถืออยู่ที่การเลือกใช้วัสดุ สำหรับเส้นทางกระแสน้ำ ระบบหน้าสัมผัสมีความสำคัญอย่างยิ่ง โดยทั่วไปพื้นผิวสัมผัสจะเป็นโลหะผสมชุบเงินหรือทังสเตนเงิน ซึ่งได้รับการเลือกใช้เนื่องจากมีการนำไฟฟ้าสูงและทนทานต่อการเชื่อมแบบสัมผัส แรงกดสัมผัสได้รับการควบคุมอย่างระมัดระวังเพื่อรักษาความต้านทานต่ำโดยไม่ทำให้เกิดการสึกหรอมากเกินไประหว่างตำแหน่งปิดที่ยาว สารหล่อลื่นที่ใช้เป็นสูตรเฉพาะเพื่ออายุการใช้งานที่ยาวนานของกลไกทางกล จาระบีถูกเลือกเนื่องจากความสามารถในการรักษาคุณสมบัติไว้ในช่วงอุณหภูมิที่กว้าง ทำให้มีการทำงานที่สม่ำเสมอตลอดอายุการใช้งานของเซอร์กิตเบรกเกอร์ สิ่งเหล่านี้ไม่ใช่ส่วนประกอบที่มีจำหน่ายทั่วไป ได้รับการออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมที่ต้องการของเบรกเกอร์ไฟฟ้าแรงสูง

การออกแบบกลไกของกลไกการทำงานก็มีความสำคัญไม่แพ้กัน กลไกดังกล่าวจะต้องสามารถเคลื่อนย้ายมวลของชุดหน้าสัมผัสที่กำลังเคลื่อนที่ด้วยความเร็วที่เพียงพอเพื่อให้บรรลุระยะเวลาการขัดจังหวะที่ต้องการ ซ้ำๆ และเชื่อถือได้ในการปฏิบัติงานนับพันครั้ง ซึ่งสามารถทำได้โดยการผสมผสานระหว่างระบบกักเก็บพลังงานแบบสปริง ไฮดรอลิก หรือนิวแมติก กลไกสปริง แม้ว่าจะมีการออกแบบที่เรียบง่ายกว่า แต่ต้องมีสปริงที่สามารถคงแรงไว้ได้นานหลายทศวรรษ นี่คือเหตุผลว่าทำไมสปริงจึงมักถูกโหลดไว้ล่วงหน้าที่โรงงาน และกลไกนี้ได้รับการออกแบบมาเพื่อลดจำนวนชิ้นส่วนที่เคลื่อนไหว ซึ่งลดโอกาสที่จะเกิดการสึกหรอและความล้มเหลวทางกลไก

ความยืดหยุ่นต่อสิ่งแวดล้อมเป็นอีกองค์ประกอบสำคัญของความน่าเชื่อถือ เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงมักติดตั้งไว้กลางแจ้ง ซึ่งต้องเผชิญกับฝน หิมะ น้ำแข็ง สเปรย์เกลือ และอุณหภูมิที่สูงมาก ก๊าซ SF6 ภายในตัวขัดขวางให้สภาพแวดล้อมที่สะอาดและมีการควบคุมสำหรับหน้าสัมผัส แต่โครงสร้างภายนอกจะต้องได้รับการปกป้อง ความสำเร็จนี้เกิดขึ้นได้จากการออกแบบตัวเรือน ซีล และการใช้วัสดุคุณภาพสูงที่ทนทานต่อการกัดกร่อนอย่างระมัดระวัง ฉนวนที่ใช้มีความสำคัญ ฉนวนเซรามิกหรือโพลีเมอร์จะต้องทนทานต่อแรงดันไฟฟ้าและมลภาวะต่อสิ่งแวดล้อม โรงงานของเราที่บริษัท ลูกเกา พาวเวอร์ จำกัดใช้เฉพาะวัสดุคุณภาพสูง และเซอร์กิตเบรกเกอร์ของเราได้รับการทดสอบว่าทนทานต่อสภาวะที่รุนแรง จึงมั่นใจได้ในความน่าเชื่อถือในระยะยาว

เซอร์กิตเบรกเกอร์สมัยใหม่มีการติดตั้งระบบตรวจสอบสภาพเพิ่มมากขึ้น ระบบเหล่านี้จะตรวจสอบกลไกการทำงาน แรงดันแก๊ส การเคลื่อนที่ของหน้าสัมผัส และวงจรไฟฟ้า ข้อมูลนี้ใช้เพื่อคาดการณ์ความล้มเหลว ช่วยให้สามารถกำหนดเวลาการบำรุงรักษาก่อนที่ปัญหาจะเกิดขึ้น การบูรณาการเซ็นเซอร์ เช่น เซ็นเซอร์กระแสไฟเบอร์ออปติกและเซ็นเซอร์แรงดันไฟฟ้า จะให้ข้อมูลแบบเรียลไทม์เกี่ยวกับสภาพของเซอร์กิตเบรกเกอร์ โดยย้ายการบำรุงรักษาจากตามเวลาไปเป็นแนวทางตามเงื่อนไข นี่คืออนาคตของความน่าเชื่อถือ ไม่เพียงแต่ทำให้เบรกเกอร์ไฟฟ้าแรงสูงทำงานได้เมื่อจำเป็น แต่ยังรู้ว่าจะทำงานด้วยระดับความมั่นใจที่เพิ่มมากขึ้นเรื่อยๆ ด้วยการรวมแนวทางเหล่านี้เข้าด้วยกัน เครื่องตัดกระแสไฟฟ้าแรงสูงสมัยใหม่จึงได้รับความน่าเชื่อถือในระดับที่ไม่อาจจินตนาการได้เมื่อรุ่นก่อน

3. เสาหลักด้านประสิทธิภาพ: เซอร์กิตเบรกเกอร์สามารถลดการสูญเสียให้เหลือน้อยที่สุดได้อย่างไร?

ประสิทธิภาพในบริบทของเครื่องตัดกระแสไฟฟ้าแรงสูงไม่ได้เกี่ยวกับการแปลงพลังงานจากรูปแบบหนึ่งไปยังอีกรูปแบบหนึ่ง เป็นเรื่องเกี่ยวกับการลดการสูญเสียในสถานะกระแสไฟฟ้าปกติให้เหลือน้อยที่สุด และลดพลังงานที่จำเป็นสำหรับการดำเนินงาน เซอร์กิตเบรกเกอร์อยู่ในเส้นทางการไหลของพลังงาน 99.9% ของเวลา และความต้านทานใดๆ ในเส้นทางนี้จะทำให้เกิดการสูญเสียความร้อน (การสูญเสีย I²R) และประสิทธิภาพของระบบลดลง ดังนั้นการออกแบบจุดสัมผัสและเส้นทางปัจจุบันจึงมีความสำคัญ แรงกดสัมผัสต้องเพียงพอเพื่อลดแรงต้านทานการสัมผัส แต่ยังต่ำพอที่จะหลีกเลี่ยงการสึกหรอมากเกินไป การเลือกใช้วัสดุถือเป็นตัวแปรสำคัญ ตัวอย่างเช่น หน้าสัมผัสเคลือบเงิน ให้เส้นทางที่มีความต้านทานต่ำเป็นพิเศษ นอกจากนี้ การออกแบบหน้าสัมผัสยังได้รับการปรับให้เหมาะสมเพื่อหลีกเลี่ยงจุดร้อนหรือความร้อนเฉพาะที่

พลังงานในการทำงานเป็นปัจจัยด้านประสิทธิภาพอีกประการหนึ่ง เบรกเกอร์จะต้องสามารถเปิดและปิดหน้าสัมผัสได้อย่างรวดเร็ว พลังงานที่จำเป็นสำหรับการดำเนินการนี้ดึงมาจากแหล่งพลังงานที่เก็บไว้ เช่น สปริงที่มีประจุหรือตัวสะสมไฮดรอลิก การลดพลังงานที่ต้องการให้เหลือน้อยที่สุดจะช่วยลดขนาดและต้นทุนของกลไก ลดความเครียดในส่วนประกอบ และช่วยเพิ่มประสิทธิภาพของระบบโดยรวม การออกแบบการระเบิดในตัวเอง โดยที่พลังงานส่วนโค้งช่วยในการอัดแก๊สดับ เป็นตัวอย่างที่สำคัญของหลักการนี้ การใช้พลังงานของส่วนโค้งเองเพื่อช่วยในกระบวนการหยุดชะงัก พลังงานกลที่ต้องใช้จากกลไกการทำงานจะลดลง ส่งผลให้ประสิทธิภาพโดยรวมของอุปกรณ์ดีขึ้น

สิ่งสำคัญอีกประการหนึ่งของประสิทธิภาพคืออัตราการรั่วไหลของก๊าซ SF6 SF6 เป็นก๊าซฉนวนราคาแพงและยังเป็นก๊าซเรือนกระจกที่มีศักยภาพอีกด้วย การรั่วไหลใดๆ ถือเป็นทั้งต้นทุนทางการเงินและผลกระทบต่อสิ่งแวดล้อม เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงสมัยใหม่ได้รับการออกแบบให้มีอัตราการรั่วไหลต่ำมาก ซีลคุณภาพสูงและมาตรฐานการผลิตที่แม่นยำช่วยให้มั่นใจได้ว่าก๊าซจะบรรจุอยู่ในตัวขัดขวางตลอดอายุการใช้งาน เทคโนโลยีการปิดผนึกผสมผสานกับการตรวจสอบความหนาแน่นของก๊าซขั้นสูง ช่วยให้มั่นใจได้ว่าเบรกเกอร์จะทำงานด้วยประสิทธิภาพสูงสุดโดยไม่มีการรั่วไหลของสิ่งแวดล้อม

ประสิทธิภาพของเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงขยายขอบเขตนอกเหนือจากการทำงานของตัวมันเองไปสู่ระบบไฟฟ้าที่กว้างขึ้น เซอร์กิตเบรกเกอร์ช่วยลดความเสี่ยงที่อุปกรณ์จะเสียหายและไฟฟ้าดับได้ด้วยการให้การขัดจังหวะข้อผิดพลาดที่รวดเร็วและเชื่อถือได้ ซึ่งอาจมีค่าใช้จ่ายทางเศรษฐกิจมหาศาล เซอร์กิตเบรกเกอร์เป็นองค์ประกอบสำคัญในระบบไฟฟ้าที่ทันสมัยและมีประสิทธิภาพ เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงของเราได้รับการออกแบบไม่เพียงแต่เพื่อความเป็นเลิศในการทำงานของตัวเองเท่านั้น แต่ยังช่วยเพิ่มประสิทธิภาพโดยรวมของโครงข่ายอีกด้วย ตารางด้านล่างสรุปคุณลักษณะสำคัญในการเพิ่มประสิทธิภาพของเซอร์กิตเบรกเกอร์รุ่นของเรา

4. เสาหลักด้านความปลอดภัย: การปกป้องบุคลากรและระบบเกิดขึ้นได้อย่างไร?

ความปลอดภัยในบริบทของเครื่องตัดกระแสไฟฟ้าแรงสูงเป็นแนวคิดที่มีหลายแง่มุม โดยครอบคลุมถึงการปกป้องระบบไฟฟ้า ปกป้องโครงสร้างพื้นฐานทางกายภาพจากความเสียหายทางความร้อนและทางกลในระหว่างสภาวะความผิดปกติ นอกจากนี้ยังเกี่ยวข้องกับการปกป้องบุคลากรปฏิบัติการ ปกป้องพวกเขาจากความเสี่ยงของอุปกรณ์ไฟฟ้าแรงสูงและพลังงานสูง ความล้มเหลวด้านความปลอดภัยอาจเป็นหายนะ ทำให้เป็นปัญหาหลักในการออกแบบ ความปลอดภัยไม่ใช่คุณสมบัติเสริม เป็นหลักการสำคัญที่รวมอยู่ในการทำงานของเซอร์กิตเบรกเกอร์

ความปลอดภัยเริ่มต้นจากตัวขัดขวางเอง การเลือกใช้ตัวกลางที่เป็นฉนวน เช่น SF6 จะให้ข้อได้เปรียบด้านความปลอดภัยโดยธรรมชาติ ก๊าซเฉื่อยและไม่ติดไฟ ช่วยขจัดความเสี่ยงจากไฟไหม้และการระเบิดที่เกี่ยวข้องกับเบรกเกอร์วงจรน้ำมัน ตัวขัดขวางที่ปิดสนิทยังช่วยปกป้องหน้าสัมผัสภายในจากสิ่งแวดล้อม ทำให้มั่นใจได้ว่าฟังก์ชันการป้องกันของเซอร์กิตเบรกเกอร์จะไม่ได้รับผลกระทบจากการปนเปื้อนจากภายนอก กล่องหุ้มได้รับการออกแบบให้ทนทานต่อแรงดันภายในจากส่วนโค้ง ซึ่งรวมถึงความล้มเหลวที่อาจเกิดขึ้น และปกป้องบุคลากรจากผลกระทบของความผิดปกติ

นอกเหนือจากความปลอดภัยโดยธรรมชาติของผู้ขัดขวางแล้ว เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงสมัยใหม่ยังรวมอินเตอร์ล็อคด้านความปลอดภัยและคุณสมบัติการป้องกันที่หลากหลายอีกด้วย กลไกการทำงานได้รับการออกแบบด้วยลูกโซ่ทางกลที่ป้องกันการทำงานที่ไม่ถูกต้อง ตัวอย่างเช่น การดำเนินการปิดจะถูกล็อคโดยกลไกหากได้รับคำสั่งเปิด เพื่อป้องกันไม่ให้เบรกเกอร์ปิดเข้าสู่ความผิดปกติ วงจรควบคุมไฟฟ้าได้รับการปกป้องในลักษณะเดียวกันด้วยการล็อคเพื่อป้องกันการทำงานหลายอย่างที่อาจทำให้กลไกเสียหายได้ สวิตช์กราวด์มักถูกรวมเข้าด้วยกัน ทำให้เกิดเส้นทางที่มองเห็นได้และตรวจสอบได้ลงกราวด์เพื่อวัตถุประสงค์ในการบำรุงรักษา อินเตอร์ล็อคเหล่านี้จำเป็นสำหรับการรับรองความปลอดภัยของบุคลากรและความน่าเชื่อถือของระบบไฟฟ้า

สิ่งสำคัญอีกประการหนึ่งของความปลอดภัยคือการจำกัดกระแสไฟฟ้าขัดข้อง เบรกเกอร์ไฟฟ้าแรงสูงเป็นอุปกรณ์หลักสำหรับการขัดจังหวะกระแสไฟลัด และความสามารถในการดำเนินการดังกล่าวอย่างรวดเร็วจะช่วยลดระยะเวลาของข้อผิดพลาดให้เหลือน้อยที่สุด ซึ่งจะช่วยลดความเครียดทางความร้อนและทางกลบนส่วนประกอบของระบบ ปกป้องหม้อแปลง สายเคเบิล และเครื่องกำเนิดไฟฟ้าจากความเสียหาย ด้วยการล้างข้อผิดพลาดอย่างรวดเร็ว เซอร์กิตเบรกเกอร์ยังช่วยลดความเสี่ยงของความล้มเหลวทุติยภูมิ เช่น ไฟอาร์คหรือการระเบิด ซึ่งอาจเป็นอันตรายต่อบุคลากรได้ นอกจากตัวเซอร์กิตเบรกเกอร์แล้ว ขั้นตอนด้านความปลอดภัยและการฝึกอบรมที่เหมาะสมยังเป็นสิ่งสำคัญในการปกป้องบุคลากร เซอร์กิตเบรกเกอร์ได้รับการออกแบบให้มีความสามารถในการทำงานจากระยะไกล ช่วยให้ผู้ปฏิบัติงานอยู่ห่างจากอุปกรณ์ได้อย่างปลอดภัยในระหว่างการสวิตชิ่ง

ความสมดุลระหว่างความปลอดภัยและเสาหลักอื่นๆ เป็นสิ่งสำคัญ เซอร์กิตเบรกเกอร์ที่ได้รับการออกแบบให้มีความปลอดภัยสูงอาจมีขนาดใหญ่กว่า หนักกว่า และมีราคาแพงกว่า อย่างไรก็ตาม ความปลอดภัยของอุปกรณ์นั้นเป็นปัจจัยที่ไม่สามารถต่อรองได้ ตารางด้านล่างสรุปคุณลักษณะด้านความปลอดภัยที่สำคัญซึ่งรวมอยู่ในเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงของเรา

5. พระราชบัญญัติการทรงตัว: เสาหลักทั้งสามนี้ขัดแย้งและให้ความร่วมมืออย่างไร

จนถึงตอนนี้ เราได้ตรวจสอบความน่าเชื่อถือ ประสิทธิภาพ และความปลอดภัยว่าเป็นเสาหลักสามประการที่แตกต่างกัน อย่างไรก็ตาม ความท้าทายที่แท้จริงของการออกแบบเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงนั้นอยู่ที่การทำงานร่วมกันระหว่างสิ่งเหล่านั้น วัตถุประสงค์ทั้งสามนี้มักจะขัดแย้งกัน ตัวอย่างเช่น การออกแบบที่เพิ่มความน่าเชื่อถือสูงสุดอาจเกี่ยวข้องกับความซ้ำซ้อนเพิ่มเติม ส่งผลให้น้ำหนักและต้นทุนเพิ่มขึ้น และอาจลดประสิทธิภาพลง การออกแบบที่เพิ่มประสิทธิภาพสูงสุดอาจใช้วัสดุที่เบากว่า แต่วัสดุเหล่านี้อาจไม่ให้ความน่าเชื่อถือในระยะยาวเหมือนกับทางเลือกที่หนักกว่าและแข็งแกร่งกว่า ศิลปะของวิศวกรเซอร์กิตเบรกเกอร์คือการค้นหาจุดสมดุลที่เหมาะสมที่สุด

พิจารณากรณีการออกแบบหน้าสัมผัส เพื่อให้เกิดความน่าเชื่อถือสูง หน้าสัมผัสต้องได้รับการออกแบบให้ทนทานต่อความเค้นทางไฟฟ้าและความร้อนของกระแสไฟฟ้าลัด ซึ่งอาจต้องใช้พื้นที่สัมผัสที่ใหญ่ขึ้นหรือวัสดุที่แข็งแรงกว่า ซึ่งอาจเพิ่มความต้านทานต่อการสัมผัสและลดประสิทธิภาพได้ ในทางกลับกัน เพื่อให้มีประสิทธิภาพสูง ความต้านทานการสัมผัสจะต้องลดลง แต่อาจนำไปสู่การออกแบบที่ไวต่อการเชื่อมหรือการกัดเซาะมากกว่า วิศวกรจะต้องปฏิบัติตามข้อกำหนดที่ขัดแย้งกันเหล่านี้ โดยเลือกวัสดุและการออกแบบที่ให้การประนีประนอมที่ดีที่สุด ในทำนองเดียวกันกลไกการทำงานจะต้องได้รับการออกแบบให้มีความน่าเชื่อถือสูง แต่การใช้พลังงานนั้นเป็นปัจจัยในประสิทธิภาพโดยรวมของเบรกเกอร์

เสาหลักทั้งสามนี้ก็ร่วมมือกัน เซอร์กิตเบรกเกอร์ที่มีความน่าเชื่อถือสูงก็ปลอดภัยกว่าเช่นกัน หากเซอร์กิตเบรกเกอร์ไม่น่าเชื่อถือ เบรกเกอร์อาจล้มเหลวในการขัดจังหวะข้อผิดพลาด ซึ่งนำไปสู่ความล้มเหลวร้ายแรงที่อาจเป็นอันตรายต่อทั้งระบบและบุคลากร ในทำนองเดียวกัน เซอร์กิตเบรกเกอร์ที่มีประสิทธิภาพก็น่าเชื่อถือมากกว่าเช่นกัน เนื่องจากทำงานที่อุณหภูมิต่ำกว่าและทำให้ส่วนประกอบมีความเครียดน้อยลง การใช้เทคโนโลยีระเบิดตัวเองเป็นตัวอย่างที่สมบูรณ์แบบของความร่วมมือนี้ โดยจะปรับปรุงประสิทธิภาพโดยการลดพลังงานในการทำงาน แต่ยังเพิ่มความน่าเชื่อถือด้วยการลดภาระทางกลบนกลไกอีกด้วย การบูรณาการระบบตรวจสอบสภาพเป็นเครื่องมือที่มีประสิทธิภาพในการปรับปรุงเสาหลักทั้งสามไปพร้อมๆ กัน ด้วยการตรวจสอบสภาพของเซอร์กิตเบรกเกอร์ ระบบสามารถคาดการณ์และป้องกันความล้มเหลว เพิ่มความน่าเชื่อถือ การระบุโหมดการทำงานที่ไม่มีประสิทธิภาพจะทำให้ระบบสามารถปรับให้เหมาะสมและปรับปรุงประสิทธิภาพได้ และด้วยการเตือนภัยล่วงหน้าถึงปัญหาที่อาจเกิดขึ้นทำให้สามารถใช้ระบบเพื่อเพิ่มความปลอดภัยได้

ความสมดุลเป็นแบบไดนามิก เมื่อเทคโนโลยีก้าวหน้าไป คำจำกัดความของความสมดุลที่เหมาะสมที่สุดก็เปลี่ยนไป การเปิดตัววัสดุใหม่ เซ็นเซอร์ใหม่ และอัลกอริธึมการควบคุมใหม่กำลังผลักดันขอบเขตของสิ่งที่เป็นไปได้อย่างต่อเนื่อง อนาคตของเบรกเกอร์ไฟฟ้าแรงสูงเป็นหนึ่งในการบูรณาการที่ยิ่งใหญ่กว่า โดยที่เซอร์กิตเบรกเกอร์จะกลายเป็นโหนดสื่อสารอัจฉริยะในกริดดิจิทัล มันจะเป็นระบบที่ไม่เพียงแต่เชื่อถือได้ มีประสิทธิภาพและปลอดภัย แต่ยังเป็นระบบที่จัดการสุขภาพของตัวเองอย่างแข็งขัน คาดการณ์ความต้องการของตัวเอง และเพิ่มประสิทธิภาพการทำงานของตัวเองให้เหมาะสม นี่คืออนาคตที่โรงงานของเราที่ Lugao ทุ่มเทเพื่อสร้าง

ตารางต่อไปนี้แสดงให้เห็นว่าตัวเลือกการออกแบบในเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงสามารถส่งผลกระทบต่อเสาหลักทั้งสามได้อย่างไร ซึ่งแสดงให้เห็นถึงข้อดีข้อเสียโดยธรรมชาติ

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: อายุการใช้งานโดยทั่วไปของเบรกเกอร์วงจรไฟฟ้าแรงสูงคือเท่าใด และปัจจัยใดที่ส่งผลต่ออายุการใช้งานที่ยืนยาว

คำตอบ: เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงคุณภาพสูง เช่น ที่ผลิตโดย Lugao Power Co.,Ltd. มักจะมีอายุการใช้งานการออกแบบอยู่ที่ 30 ถึง 40 ปี อายุการใช้งานจริงขึ้นอยู่กับปัจจัยหลายประการ: จำนวนการหยุดชะงักของกระแสไฟฟ้าขัดข้อง (ซึ่งทำให้หน้าสัมผัสอาร์คลดลง) ความถี่ของการทำงานทางกล (ซึ่งส่งผลต่อกลไก) สภาพแวดล้อมโดยรอบ (การกัดกร่อน อุณหภูมิ) และคุณภาพของการบำรุงรักษา เซอร์กิตเบรกเกอร์ SF6 ที่ได้รับการดูแลอย่างดีซึ่งมีการทำงานผิดพลาดในจำนวนที่จำกัด สามารถเกินอายุการใช้งานการออกแบบได้อย่างง่ายดาย เซอร์กิตเบรกเกอร์ของเราได้รับการออกแบบให้มีหน้าสัมผัสอาร์คแบบเปลี่ยนได้เพื่อให้ยืดอายุการใช้งานได้อย่างคุ้มค่า การตรวจสอบและบำรุงรักษาสภาพอย่างสม่ำเสมอเป็นกุญแจสำคัญในการยืดอายุการใช้งาน

คำถามที่ 2: เบรกเกอร์วงจรไฟฟ้าแรงสูงจัดการกับความผิดปกติของกระแสตรง (DC) ซึ่งไม่มีการข้ามศูนย์ตามธรรมชาติได้อย่างไร

คำตอบ: เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงได้รับการออกแบบมาสำหรับระบบไฟฟ้ากระแสสลับเป็นหลัก โดยที่กระแสไฟฟ้าจะข้ามศูนย์สองครั้งต่อรอบตามธรรมชาติ ระบบไฟฟ้ากระแสตรงไม่มีศูนย์ตามธรรมชาตินี้ ทำให้การหยุดชะงักทำได้ยากขึ้นมาก สำหรับข้อผิดพลาด DC เบรกเกอร์จะต้องบังคับกระแสไฟฟ้าให้เป็นศูนย์ โดยทั่วไปจะทำได้ในระบบ DC (HVDC) แรงดันสูงที่ใช้เซอร์กิตเบรกเกอร์ HVDC เฉพาะ ซึ่งใช้กลไกการหยุดชะงักที่แตกต่างกัน เช่น วิธีการแบบไฮบริดที่ใช้ระบบอิเล็กทรอนิกส์กำลังเพื่อบังคับกระแสไฟฟ้าให้เป็นศูนย์ รวมกับสวิตช์เชิงกลเพื่อแยกความผิดปกติ โรงงานของเราผลิตเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงโดยเฉพาะสำหรับการใช้งาน HVDC ซึ่งรวมเอาเทคโนโลยีขั้นสูงเหล่านี้

คำถามที่ 3: ความแตกต่างระหว่างถังที่ตายแล้วและการกำหนดค่าเซอร์กิตเบรกเกอร์ของถังที่ใช้งานอยู่คืออะไร?

คำตอบ: ในเซอร์กิตเบรกเกอร์ถังเสีย ตัวขัดขวางจะอยู่ในกล่องโลหะที่มีการต่อสายดิน สิ่งนี้ให้ข้อได้เปรียบด้านความปลอดภัยที่ชัดเจน เนื่องจากมีไฟฟ้าแรงสูงปิดอยู่ และตู้อยู่ที่ศักย์กราวด์ ในเซอร์กิตเบรกเกอร์ของแทงค์ที่มีกระแสไฟฟ้าอยู่ ตัวขัดขวางจะอยู่ที่ไฟฟ้าแรงสูงและถังไม่ได้ต่อสายดิน โดยทั่วไปแล้วเบรกเกอร์ถังที่ตายแล้วมักจะบำรุงรักษาได้ง่ายกว่าและให้ความยืดหยุ่นในการออกแบบมากกว่า แต่จะหนักกว่าและมีราคาแพงกว่า เบรกเกอร์แทงค์ที่ใช้งานอยู่นั้นเบากว่าและมีการสูญเสียอิเล็กทริกน้อยกว่า ทำให้มีประสิทธิภาพมากขึ้นสำหรับการใช้งานบางประเภท ทั้งสองแบบผลิตโดยโรงงานของเราที่ Lugao Power Co.,Ltd. เพื่อให้ลูกค้าของเรามีทางเลือกตามความต้องการเฉพาะของลูกค้า

คำถามที่ 4: ข้อกังวลด้านสิ่งแวดล้อมที่อาจเกิดขึ้นกับเซอร์กิตเบรกเกอร์ SF6 คืออะไร และจะมีการแก้ไขอย่างไร

คำตอบ: SF6 มีศักยภาพในการทำให้เกิดภาวะโลกร้อน (GWP) สูง ทำให้เป็นก๊าซเรือนกระจกที่มีศักยภาพ อุตสาหกรรมกำลังทำงานอย่างแข็งขันเพื่อลดการปล่อยก๊าซ SF6 ผ่านการปรับปรุงการปิดผนึก ขั้นตอนการจัดการก๊าซที่เข้มงวดมากขึ้น และการพัฒนาก๊าซทางเลือก โรงงานของเราที่ Lugao Power Co.,Ltd. ได้ดำเนินโครงการเพื่อลดการรั่วไหลของ SF6 โดยมีอัตราน้อยกว่า 0.1% ต่อปี นอกจากนี้ เรากำลังพัฒนาเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงอย่างแข็งขันโดยใช้ทางเลือกที่ประหยัดเชิงนิเวศ เช่น AirPlus (ส่วนผสมของก๊าซที่มี GWP ที่ลดลงอย่างมาก) เพื่อให้ลูกค้าของเราได้รับโซลูชันที่ยั่งยืนมากขึ้น การเปลี่ยนไปใช้ทางเลือกเหล่านี้ถือเป็นสิ่งสำคัญอันดับแรกสำหรับความพยายามในการวิจัยและพัฒนาของเรา

คำถามที่ 5: ฉันจะคำนวณความสามารถในการตัดกระแสลัดวงจรที่จำเป็นสำหรับเบรกเกอร์ในสถานีย่อยของฉันได้อย่างไร

คำตอบ: ความสามารถในการตัดกระแสลัดวงจรที่ต้องการถูกกำหนดโดยกระแสไฟลัดสูงสุดที่สามารถไหลที่จุดติดตั้งของเบรกเกอร์ ซึ่งจำเป็นต้องมีการศึกษาระบบไฟฟ้าโดยละเอียดซึ่งพิจารณาถึงอิมพีแดนซ์ของแหล่งกำเนิด อิมพีแดนซ์ของหม้อแปลง และการกำหนดค่าเครือข่าย การศึกษาจะคำนวณกระแสไฟฟ้าลัดวงจรแบบสมมาตร (kA) และอัตราส่วน X/R ซึ่งจะกำหนดส่วนประกอบ DC ของกระแสไฟฟ้าลัด กระแสไฟฟ้าลัดวงจรที่กำหนดของเบรกเกอร์จะต้องมากกว่ากระแสไฟฟ้าที่คำนวณได้นี้ และจะต้องสามารถขัดจังหวะกระแสไฟฟ้าลัดที่ไม่สมมาตรได้ทั้งหมด ทีมวิศวกรของโรงงานของเราสามารถช่วยในการคำนวณนี้และให้คำแนะนำจากผู้เชี่ยวชาญเกี่ยวกับเครื่องตัดกระแสไฟฟ้าแรงสูงที่เหมาะสมสำหรับการใช้งานของคุณ

บทสรุป: อนาคตของการออกแบบเซอร์กิตเบรกเกอร์

เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงเป็นผลงานชิ้นเอกทางวิศวกรรมที่ต้องรักษาสมดุลระหว่างความต้องการด้านความน่าเชื่อถือ ประสิทธิภาพ และความปลอดภัยที่แข่งขันกันอย่างต่อเนื่อง ความสมดุลนี้เกิดขึ้นได้จากการเลือกวัสดุ การออกแบบกลไก และการบูรณาการระบบอย่างรอบคอบ เนื่องจากระบบไฟฟ้าพัฒนาไปสู่ความซับซ้อนมากขึ้น โดยมีแหล่งพลังงานทดแทน การผลิตแบบกระจาย และการเชื่อมต่อไฟฟ้ากระแสตรงมากขึ้น ความต้องการเซอร์กิตเบรกเกอร์ก็จะเพิ่มขึ้นเท่านั้น อนาคตของเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงอยู่ที่การบูรณาการเทคโนโลยีอัจฉริยะ ช่วยให้สามารถบำรุงรักษาตามเงื่อนไข การเพิ่มประสิทธิภาพการทำงานแบบเรียลไทม์ และบูรณาการเข้ากับกริดดิจิทัลได้อย่างราบรื่น สวิตช์ธรรมดาที่ปกป้องกริดกำลังกลายเป็นโหนดที่ชาญฉลาดและซับซ้อน

บริษัท ลูกเกา พาวเวอร์ จำกัด มุ่งมั่นที่จะเป็นผู้นำการพัฒนานี้ ความมุ่งมั่นของเราในการวิจัยและพัฒนาทำให้มั่นใจได้ว่าเบรกเกอร์ไฟฟ้าแรงสูงของเราอยู่ในระดับแนวหน้าของเทคโนโลยี โดยนำเสนอความสมดุลระหว่างประสิทธิภาพ ความน่าเชื่อถือ และความยั่งยืนที่ดีที่สุดแก่ลูกค้าของเรา เราขอเชิญคุณมาสำรวจผลิตภัณฑ์ต่างๆ ของเรา และติดต่อทีมวิศวกรของเราเพื่อหารือเกี่ยวกับข้อกำหนดระบบไฟฟ้าเฉพาะของคุณ ไม่ว่าคุณกำลังวางแผนสถานีย่อยใหม่ อัปเกรดสถานีย่อยที่มีอยู่ หรือต้องการปรับปรุงประสิทธิภาพของเครือข่าย ทีมผู้เชี่ยวชาญของเราก็พร้อมที่จะช่วยเหลือติดต่อ บริษัท ลูกเกา พาวเวอร์ จำกัด วันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับโซลูชันเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงที่ครอบคลุมของเรา
