เซอร์กิตเบรกเกอร์สุญญากาศแรงดันสูงชนิด 11KV VK

LiuGao เป็นผู้นำอย่างภาคภูมิใจในฐานะผู้ผลิตเซอร์กิตเบรกเกอร์สูญญากาศกลางแจ้งโดยเฉพาะ เซอร์กิตเบรกเกอร์สุญญากาศแรงดันสูงประเภท 11KV VK ซึ่งเป็นรากฐานสำคัญของอุปกรณ์จ่ายไฟภายนอกอาคาร ได้รับการออกแบบมาสำหรับแรงดันไฟฟ้าพิกัด 12kV และไฟฟ้ากระแสสลับสามเฟสที่ทำงานที่ 50Hz เซอร์กิตเบรกเกอร์นี้ถูกนำไปใช้ในสภาพแวดล้อมต่างๆ เป็นหลัก เช่น โครงข่ายไฟฟ้าในชนบท โครงข่ายไฟฟ้าในเมือง ทางรถไฟ เหมือง ท่าเรือ และระบบจำหน่ายไฟฟ้าอื่นๆ เซอร์กิตเบรกเกอร์นี้มีบทบาทสำคัญในสายส่งไฟฟ้าเหนือศีรษะกลางแจ้ง ได้รับการออกแบบทางวิศวกรรมด้วยความแม่นยำในการแยกและปิดกระแสโหลด การตอบสนองต่อกระแสโหลดเกิน และการจัดการกระแสลัดวงจรภายในระบบไฟฟ้า เซอร์กิตเบรกเกอร์ ZW10-12F ทำหน้าที่เป็นส่วนประกอบสำคัญในการสลับและปกป้องระบบส่งไฟฟ้า การออกแบบที่แข็งแกร่งและความเข้ากันได้กลางแจ้งทำให้เหมาะสำหรับการใช้งานที่หลากหลาย ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมที่แตกต่างกัน เลือก LiuGao สำหรับนวัตกรรมล้ำสมัยที่กำหนดมาตรฐานใหม่ของเซอร์กิตเบรกเกอร์สุญญากาศกลางแจ้ง

ส่งคำถาม

รายละเอียดสินค้า

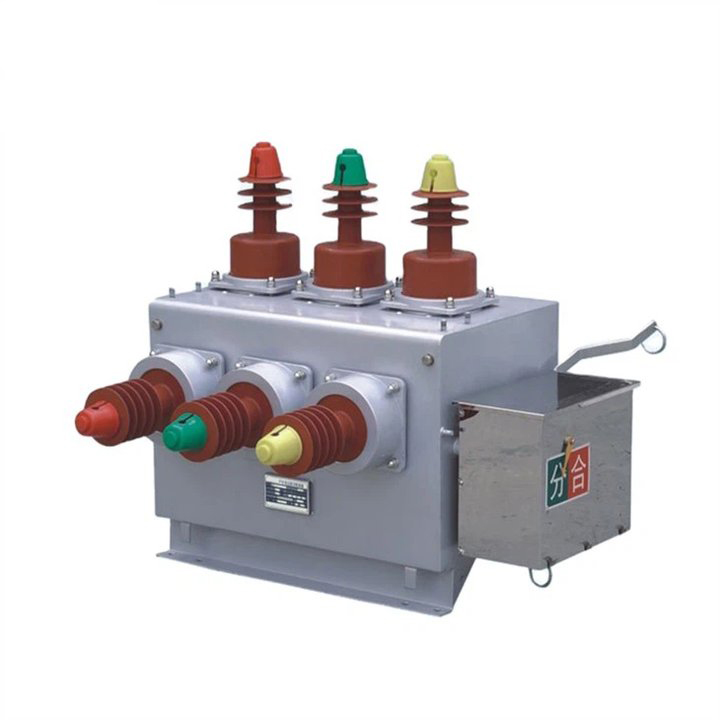

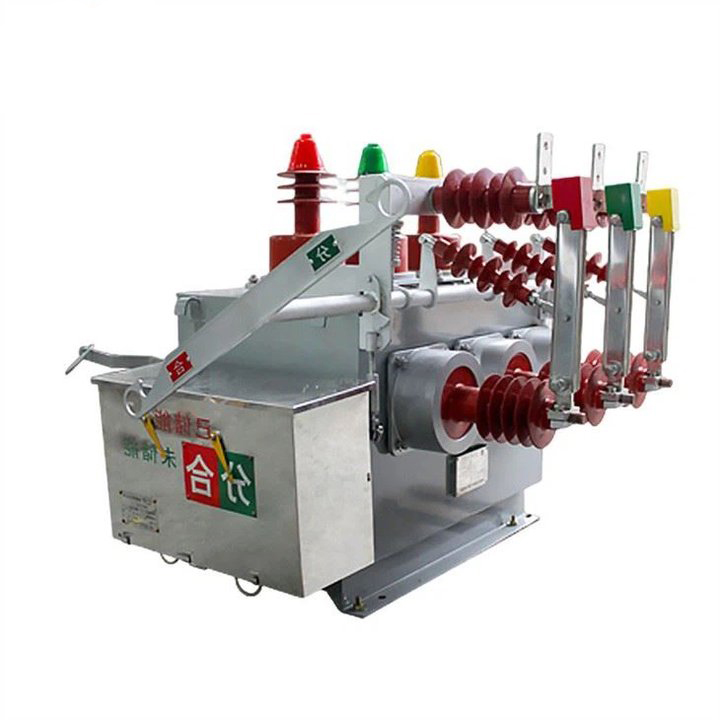

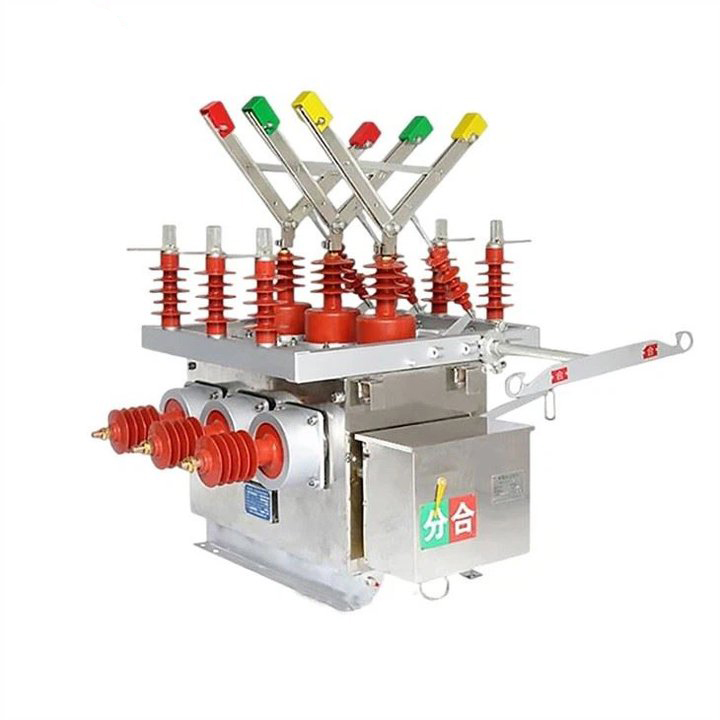

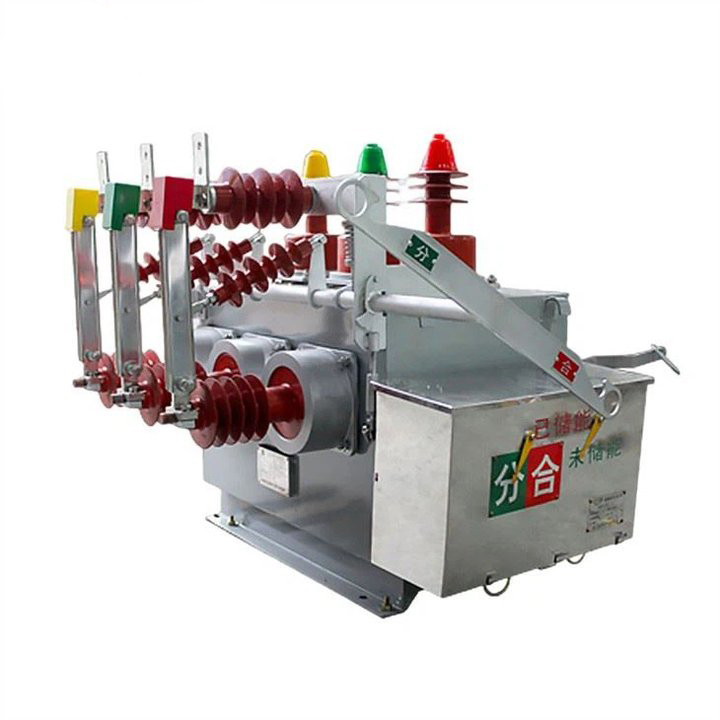

Liugao เป็นผู้จัดจำหน่ายเซอร์กิตเบรกเกอร์สุญญากาศแรงดันสูงประเภท 11KV VKZW10-12 เซอร์กิตเบรกเกอร์สุญญากาศ HV กลางแจ้ง (ZW10-12, ZW10-12F, ZW10-12G) เป็นอุปกรณ์กระจายพลังงานกลางแจ้งที่ออกแบบมาสำหรับแรงดันไฟฟ้าพิกัด 12kV และสาม- เฟส AC 50Hz. โดยค้นหาการใช้งานในระบบโครงข่ายไฟฟ้าในชนบท โครงข่ายไฟฟ้าในเมือง ทางรถไฟ เหมืองแร่ ท่าเรือ และระบบจำหน่ายไฟฟ้าอื่นๆ ออกแบบมาโดยเฉพาะสำหรับสายไฟเหนือศีรษะกลางแจ้ง โดยสามารถจัดการงานต่างๆ ได้อย่างมีประสิทธิภาพ เช่น การตัดและการปิดกระแสโหลด กระแสโหลดเกิน และกระแสลัดวงจรในระบบไฟฟ้า ขณะเดียวกันก็รับประกันการป้องกันและการสลับโครงข่ายไฟฟ้า

เซอร์กิตเบรกเกอร์สุญญากาศ HV กลางแจ้ง ZW10-12 ของเรา (ZW10-12、ZW10-12F、ZW10-12G) ใช้มาตรการป้องกันการควบแน่นพิเศษภายใน เพื่อให้มั่นใจว่าฉนวนภายในกล่องเหมาะสมที่สุด วิธีการส่งประกอบด้วยเทคโนโลยีที่จดสิทธิบัตร ทำให้ติดตั้งง่ายและการทำงานที่เชื่อถือได้ เพื่อป้องกันปัญหาประสิทธิภาพของเบรกเกอร์ที่เกิดจากความล้มเหลวทางกล เบรกเกอร์นี้ทำงานโดยไม่ต้องใช้น้ำมันหรือก๊าซ ส่งผลให้มีการออกแบบที่กะทัดรัดและน้ำหนักเบา ด้วยการป้องกัน CT จะรองรับกระแสสับเปลี่ยนขนาดใหญ่ ลดมลภาวะ และไม่จำเป็นต้องบำรุงรักษา โหมดการควบคุมอาจเป็นแบบไฟฟ้าหรือแบบแมนนวล ให้ความคล่องตัวในการใช้งานและการบำรุงรักษา

โดยสรุป เซอร์กิตเบรกเกอร์สุญญากาศ HV กลางแจ้งรุ่น ZW10-12 โดดเด่นด้วยการออกแบบที่แข็งแกร่ง ประสิทธิภาพที่มีประสิทธิภาพ และความสามารถในการปรับตัวให้เข้ากับสถานการณ์การกระจายพลังงานภายนอกอาคารต่างๆ

เซอร์กิตเบรกเกอร์สุญญากาศไฟฟ้าแรงสูงชนิด 11KV VK

วิธีการติดตั้ง: ติดตั้งด้านข้าง, ติดตั้งตรงกลาง

อุณหภูมิอากาศแวดล้อม: ขีดจำกัดบน +40C, ขีดจำกัดล่าง -30C; ;

ระดับความสูง: ≤2000m (หากจำเป็นต้องเพิ่มระดับความสูง ควรเพิ่มระดับฉนวนที่กำหนดตามนั้น)

แรงดันลม: ไม่เกิน 700Pa (เทียบเท่าความเร็วลม 34 เมตร/วินาที)

ความกว้าง: แผ่นดินไหวรุนแรง 8 องศา;

ระดับการปนเปื้อน: Class I;

ความแตกต่างของอุณหภูมิสูงสุดรายวัน: ไม่เกิน 25C

ข้อมูลจำเพาะเซอร์กิตเบรกเกอร์สุญญากาศแรงดันสูงชนิด 11KV VK

แบบอย่าง		ZW10-12、ZW10-12F、ZW10-12G

ตัวเลข	พารามิเตอร์		หน่วย	ค่า
1	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ		กิโลโวลต์	12
2	จัดอันดับปัจจุบัน		A	630
3	ความถี่ที่กำหนด		เฮิรตซ์	50
4	ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า		กิโลโวลต์	42/48
5	แรงดันอิมพัลส์ฟ้าผ่า (ค่าสูงสุด)		กิโลโวลต์	75/85
6	จัดอันดับกระแสไฟลัดวงจร		เคเอ	16	20	25
7	พิกัดกระแสไฟฟ้าลัดวงจร (ค่าสูงสุด)		เคเอ	40	50	50
8	จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า		เคเอ	16	20	25
9	พิกัดสูงสุดทนกระแสได้		เคเอ	40	50	50
10	จัดอันดับระยะเวลาลัดวงจร		S	4
อิลลินอยส์	ลำดับการดำเนินงานที่กำหนด			คะแนน-0.3s-คะแนนรวม-180s-คะแนนรวม
12	จัดอันดับเวลาทำลายกระแสลัดวงจร		อัตราที่สอง	30
13	ชีวิตเครื่องกล		อัตราที่สอง	10000
14	หน้าสัมผัสแบบเคลื่อนที่ทำให้มีความหนาสะสมของการสึกหรอ		มม	3
15	พิกัดแรงดันไฟฟ้าพร้อมกลไกการทำงานของสปริงชนิด CT	คอยล์ปิด	V	กระแสตรงหรือไฟฟ้ากระแสสลับ 220 โวลต์
		คอยล์เปิด
16	จัดอันดับกระแสไฟฟ้าทำงานของคอยล์ทริปกระแสเกิน		A	5
17	น้ำหนัก		กิโลกรัม	150
