แผงสวิตช์เกียร์ยูนิตหลักวงแหวน 12KV

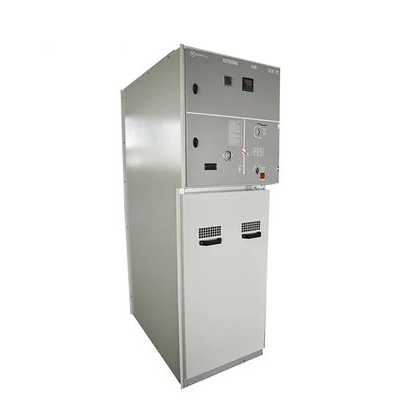

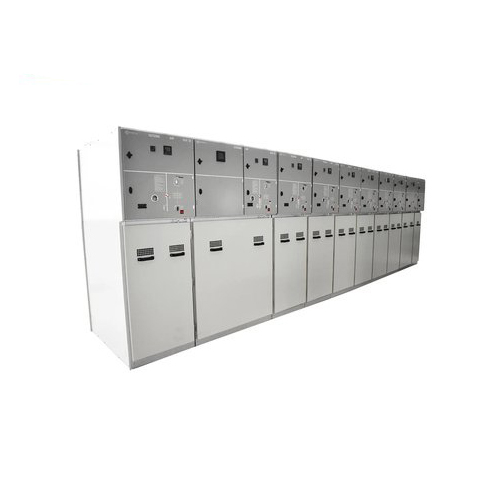

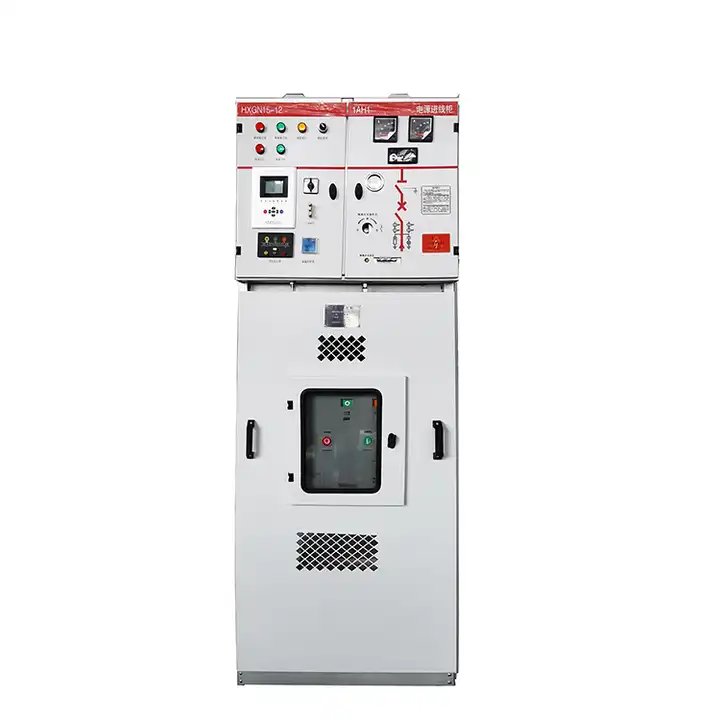

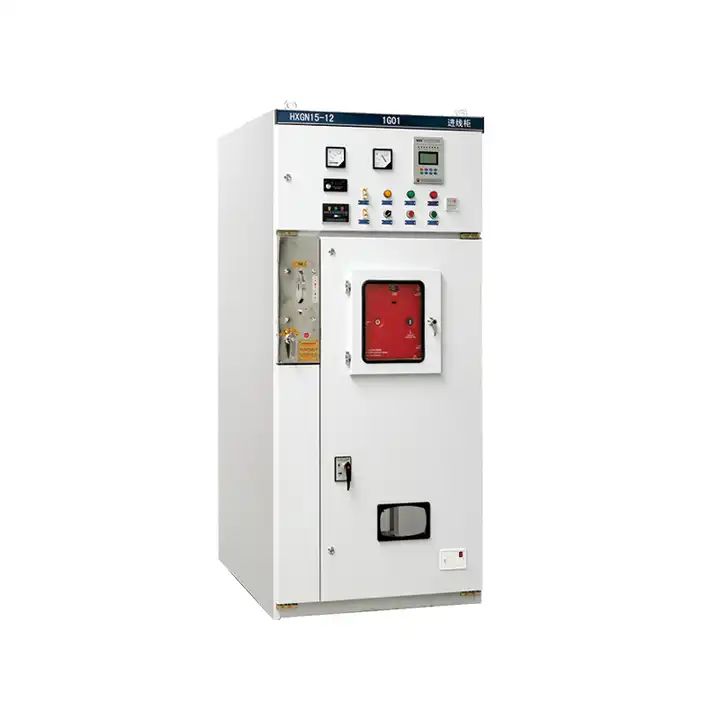

แผงสวิตช์เกียร์ยูนิตหลักวงแหวน 12KV ผลิตโดย Liugao สวิตช์เกียร์ยูนิตหลักหุ้มโลหะ HXGN15-12 ชนิดอัจฉริยะ ได้รับการออกแบบมาเพื่อการใช้งานในระบบ AC สามเฟสที่มีแรงดันไฟฟ้าพิกัด 12kV ความถี่พิกัด 50Hz และกระแสไฟพิกัดที่ 630A ซึ่งทำหน้าที่ตามวัตถุประสงค์ของการจ่ายไฟฟ้าของเครือข่ายวงแหวนและแหล่งจ่ายไฟเทอร์มินัลการแผ่รังสี โดยเฉพาะอย่างยิ่งในการแบ่งส่วนสายเคเบิลและสถานการณ์การเชื่อมต่อสาขา สวิตช์เกียร์มาพร้อมกับหน่วยจ่ายไฟหลายลูปที่เป็นฉนวนก๊าซ SF6 และอุปกรณ์เทอร์มินัลตัวป้อน (FTU) นำเข้าจากเกาหลี มีฟังก์ชันขั้นสูง เช่น การส่งสัญญาณระยะไกล การวัดและส่งข้อมูลทางไกล รีโมทคอนโทรล และการตรวจจับกระแสไฟฟ้าขัดข้อง โดยส่วนใหญ่ใช้เป็นระบบกระจายอัตโนมัติ ซึ่งพิสูจน์ได้ว่ามีประโยชน์สำหรับโหลดเซ็นเตอร์ของแหล่งจ่ายไฟในเมืองและการใช้งานด้านการจัดหาสายเคเบิล

ส่งคำถาม

รายละเอียดสินค้า

Liugao ซัพพลายเออร์สวิตช์เกียร์ไฟฟ้าแรงสูงชั้นนำ โครงตู้เป็นแบบประกอบที่ให้ความเสถียร ความน่าเชื่อถือ และการประกอบที่สะดวก มีความหลากหลายเพียงพอที่จะกำหนดค่าเป็นหน่วย Ring Net และรองรับโหมดการเชื่อมต่อต่างๆ

ยูนิตหลักแบบวงแหวนมีขนาดกะทัดรัด น้ำหนักเบา ด้วยขนาดที่เล็ก และติดตั้งง่าย ให้ความสำคัญกับประสิทธิภาพและความเรียบง่ายในการออกแบบ

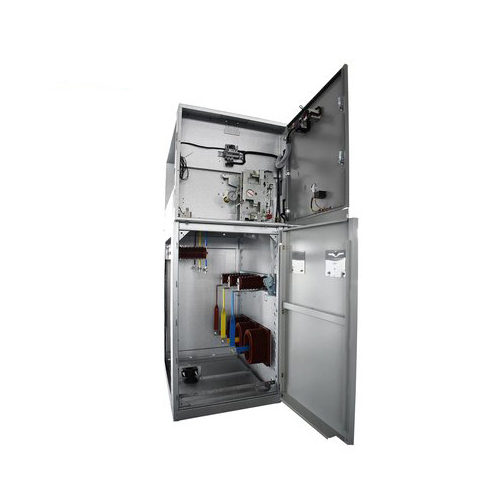

หน่วยนี้มีบาร์บาร์ สวิตช์ และห้องควบคุมแยกกัน โดยแต่ละห้องได้รับการดูแลให้อยู่ในสภาพที่ปลอดภัย ทั้งตู้และส่วนประกอบต่างๆ ได้รับการต่อสายดินอย่างพิถีพิถันเพื่อความปลอดภัยส่วนบุคคลของผู้ปฏิบัติงานและพนักงานซ่อมบำรุง

ยูนิตหลักแบบวงแหวนเข้ากันได้กับสวิตช์โหลด FN12-12D และ FN25-12D ซึ่งให้ความยืดหยุ่นและความสามารถในการปรับเปลี่ยนในการกำหนดค่า

ด้วยระบบอินเตอร์ล็อคทางกลขั้นสูงและเชื่อถือได้ อุปกรณ์นี้มีคุณสมบัติตรงตามข้อกำหนดที่เข้มงวดของการป้องกันห้าระดับ ทำให้มั่นใจได้ถึงความปลอดภัยและการรักษาความปลอดภัยที่เพิ่มขึ้นในการทำงาน

สภาพแวดล้อมการทำงานของแผงสวิตช์เกียร์ยูนิตหลักวงแหวน 12KV

1. อุณหภูมิอากาศ: อุณหภูมิสูงสุด: +40 ℃; อุณหภูมิต่ำสุด:-35 ℃

2. ความชื้น: ความชื้นเฉลี่ยรายเดือน 95%; ความชื้นเฉลี่ยรายวัน 90% .

3. ระดับความสูงเหนือระดับน้ำทะเล: ระดับความสูงในการติดตั้งสูงสุด: 2500 ม

4. อากาศโดยรอบไม่ปรากฏว่ามีมลภาวะจากก๊าซ ไอระเหยที่มีฤทธิ์กัดกร่อนและไวไฟ ฯลฯ

5. ไม่เขย่าแรงบ่อยๆ

ลักษณะแผงสวิตช์เกียร์ยูนิตหลักของวงแหวน 12KV

กรอบหุ้ม ประตู และช่องด้านบนของยูนิตนี้ผ่านกระบวนการพ่นสเปรย์อย่างละเอียด เพื่อให้มั่นใจว่าได้ผิวเคลือบที่ป้องกันและสม่ำเสมอ ตู้ทั้งหมดมีบัสบาร์กราวด์หลักที่ช่วยให้เชื่อมต่อใกล้ตู้ได้สะดวก ส่วนประกอบที่เป็นโลหะ รวมถึงสวิตช์กราวด์และชิ้นส่วนที่เชื่อมต่อกัน ได้รับการเชื่อมโยงอย่างพิถีพิถันกับบัสบาร์กราวด์ มีการใช้การเชื่อมต่อแบบถักเปียทองแดงระหว่างชิ้นส่วนที่เชื่อมต่อด้วยสกรูเพื่อให้แน่ใจว่ามีความต่อเนื่อง

ในการจัดการการปล่อยก๊าซและป้องกันส่วนโค้งที่เกิดจากการเผาไหม้ภายใน ประตูระบายแรงดันจะอยู่ที่ด้านหลังของตู้ กระดานด้านบนยึดแน่นด้วยสกรู ทำให้สามารถเปิดจากด้านนอกเพื่อต่อบัสได้ง่าย ห้องอุปกรณ์เสริมด้านบนให้ความยืดหยุ่นในการติดตั้งหน้าจอแสดงค่าน้ำหนักและส่วนประกอบอื่นๆ ด้วยการยกห้องขนาดเล็กขึ้น การป้องกันรีเลย์ก็สามารถทำได้อย่างมีประสิทธิภาพ

โดยเฉพาะอย่างยิ่งสวิตช์แบ่งโหลดและสวิตช์กราวด์ใช้ลูกโซ่แบบบล็อก ในขณะที่สวิตช์กราวด์และประตูใช้ลูกโซ่แบบบีบบังคับ ตามลำดับขั้นตอนเฉพาะ เช่น การปิดประตู เปิดสวิตช์กราวด์ และการปิดสวิตช์ตัดโหลด จะทำให้สามารถเชื่อมต่ออัตโนมัติได้ การดำเนินการตามลำดับนี้ทำหน้าที่ป้องกันข้อผิดพลาดและเพิ่มความปลอดภัยโดยรวมของระบบ

ข้อมูลจำเพาะของแผงสวิตช์เกียร์ยูนิตหลักวงแหวน 12KV

เลขที่	รายการ		หน่วย	พารามิเตอร์
1	แรงดันไฟฟ้าสูงสุดของระบบ		กิโลโวลต์	12	15	24	40.5
1	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ		กิโลโวลต์	7.2、11	13.8、15	17.5、20、22	30、33、36
2	จัดอันดับปัจจุบัน		A	630/1250
3	ความถี่ที่กำหนด		เฮิรตซ์	50/60
4	ความถี่ไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า	เฟสต่อเฟส เฟสสู่ดิน	กิโลโวลต์	42	48	55	85
		การแตกหัก	กิโลโวลต์	48	55	65	95
5	แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า	เฟสต่อเฟส เฟสสู่ดิน	กิโลโวลต์	75	90	125/150	170
		การแตกหัก	กิโลโวลต์	85	105	150/160	185
6	ระยะเวลาอันสั้นทนต่อกระแสไฟ	วงจรหลัก	เคเอ	25/2 วินาที
		วงจรการต่อลงดิน	เคเอ	25/2 วินาที
7	พิกัดทนกระแส (สูงสุด)		เคเอ	63			50
8	จัดอันดับการถ่ายโอนปัจจุบัน		A	13.00-17.00
9	พิกัดโหลดวงจรสร้างกระแส		A	630
10	สายเคเบิลพิกัด (สาย) การชาร์จกระแสไฟขาด		A	ต.ค.-50
11	ไม่มีโหลดหม้อแปลงกระแสไฟแตก		A	20
12	ประจุสายเคเบิลขาดกระแสในความผิดปกติของการลงกราวด์		A	100			80
13	พิกัดกระแสไฟลัดวงจร (จุดสูงสุด)		เคเอ	20
14	พิกัดลัดวงจรที่ทำให้กระแส (พีค)		เคเอ	63			50
15	ระดับการป้องกัน			IP4X
16	อายุการใช้งานสวิตช์หยุดโหลด		ครั้ง	5000
17	อายุการใช้งานของสวิตช์สายดิน		ครั้ง	5000
