GW4 ซีรี่ส์ 220kv สวิตช์แยกโหลดกลางแจ้ง

สวิตช์แยกโหลดนอกอาคาร GW4 ซีรีส์ 220kv ของ LUGAO เป็นตัวตัดการเชื่อมต่อแบบหมุนแนวนอนแบบเสาคู่ เหมาะสำหรับสภาพแวดล้อมกลางแจ้ง โดยมีความแข็งแรงเชิงกลสูงและทนต่อการกัดกร่อนได้ดีเยี่ยม ตัวตัดการเชื่อมต่อ 220kV เหล่านี้ใช้สำหรับการแยกด้านไฟฟ้าแรงสูงในสถานีย่อยเป็นหลัก ในระหว่างการตรวจสอบหรือการบำรุงรักษา ตัวตัดการเชื่อมต่อจะสร้างตัวแบ่งฉนวนอากาศ เพื่อให้มั่นใจว่าอุปกรณ์แยกออกจากระบบที่มีพลังงานแยกทางกายภาพ สามารถใช้กับสวิตช์สายดินเพื่อล็อคเพื่อความปลอดภัยได้

แบบอย่าง:GW4

ส่งคำถาม

รายละเอียดสินค้า

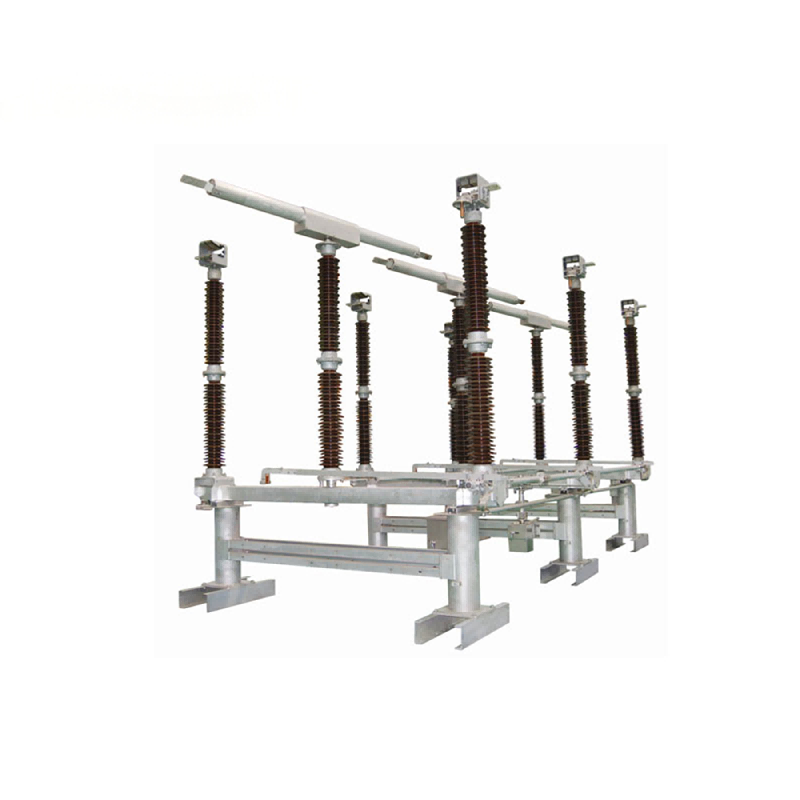

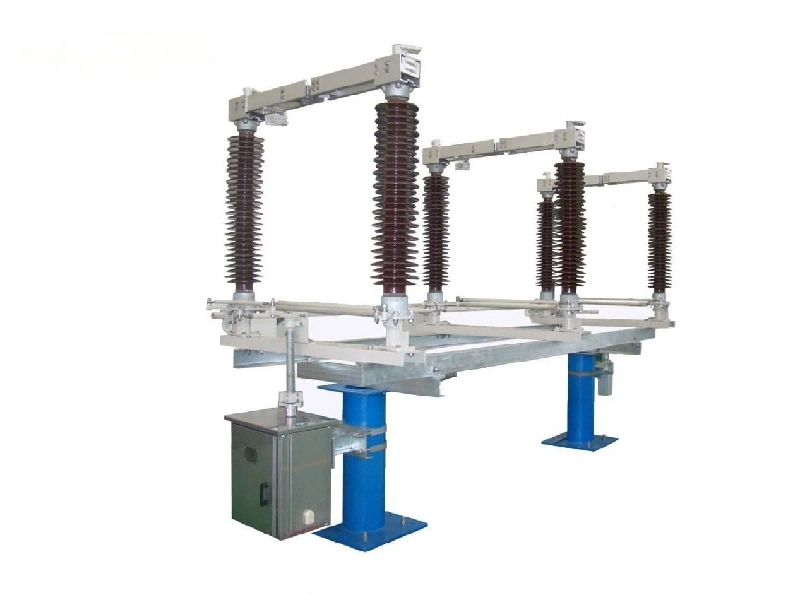

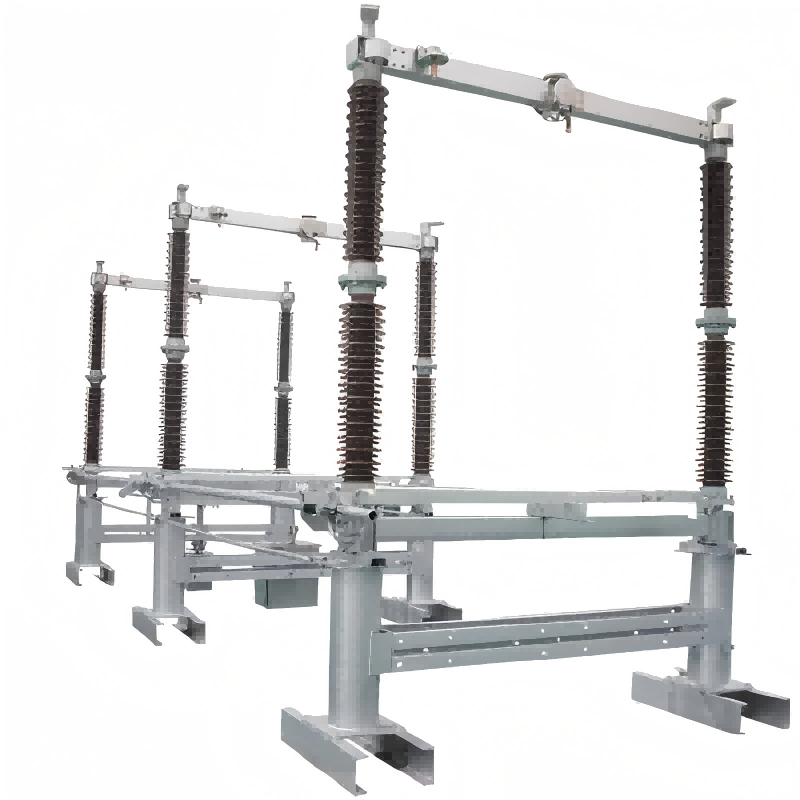

อุปกรณ์ตัดการเชื่อมต่อแบบหมุนแนวนอนสองคอลัมน์ GW4 ของ Lugao มีคอลัมน์ฉนวนสองคอลัมน์ต่อเฟส โดยแต่ละคอลัมน์มีแกนนำไฟฟ้าอยู่ด้านบน กลไกการทำงานจะหมุนเสาฉนวน ขับเคลื่อนแท่งนำไฟฟ้าเพื่อเปิดและปิดเบรกเกอร์ การเพิ่มสวิตช์กราวด์ที่ฐานทั้งสองข้างสามารถต่อรองกับ Lugao ได้ หน้าสัมผัสทำจากแผ่นทองแดงโค้งงอและประกอบเข้ากับแท่งนำไฟฟ้าเพื่อให้บำรุงรักษาและเปลี่ยนได้ง่าย เหมาะสำหรับการใช้งานกลางแจ้ง พื้นผิวเหล็กชุบสังกะสีแบบจุ่มร้อนเพื่อต้านทานการกัดกร่อน ช่วยให้มั่นใจได้ถึงการทำงานในระยะยาวแม้ในสภาพอากาศที่ไม่เอื้ออำนวย แท่งนำไฟฟ้าสร้างจากโลหะผสมอลูมิเนียมน้ำหนักเบา มีพื้นที่กระจายความร้อนขนาดใหญ่และมีความแข็งแรงสูง

สวิตช์แยกตัวแบ่งโหลดกลางแจ้งซีรีส์ GW4 220kv มีจำหน่ายในแรงดันไฟฟ้าที่หลากหลาย โปรดติดต่อ Lugao เพื่อขอการกำหนดค่าที่เหมาะสมสำหรับการใช้งานเฉพาะของคุณ

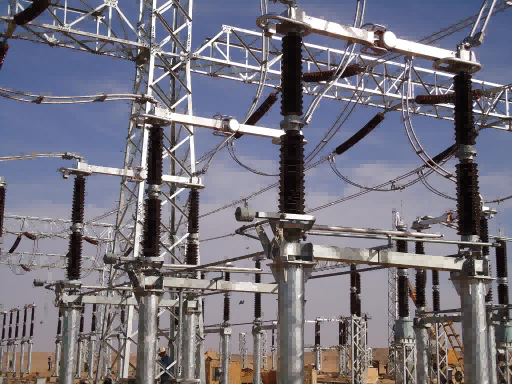

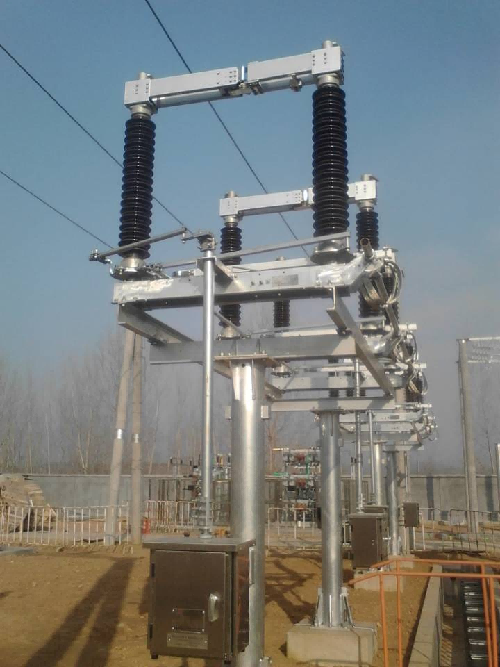

สถานการณ์การใช้งาน

พารามิเตอร์ทางเทคนิค

	หน่วย	GW4-126	GW4-145	GW4-252	GW4-420
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	เควี	126	145	252	420
ความถี่ที่กำหนด	เฮิรตซ์	50	50\60	50\60	50\60
จัดอันดับปัจจุบัน	A	1250~4000	1250~4000	1250~4000	1250~4000
จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสและระยะเวลา	เคเอ/เอส	31.5/3~50/3	31.5/3~50/3	31.5/3~63/3	31.5/3~63/3
พิกัดสูงสุดทนกระแสได้	เคเอ	80~125	80~125	80~160	80~160
