ลักษณะของสวิตช์ GGD ประเภท GGD ที่สมบูรณ์แบบไม่สมบูรณ์คืออะไร?

การแนะนำโครงสร้าง GGD

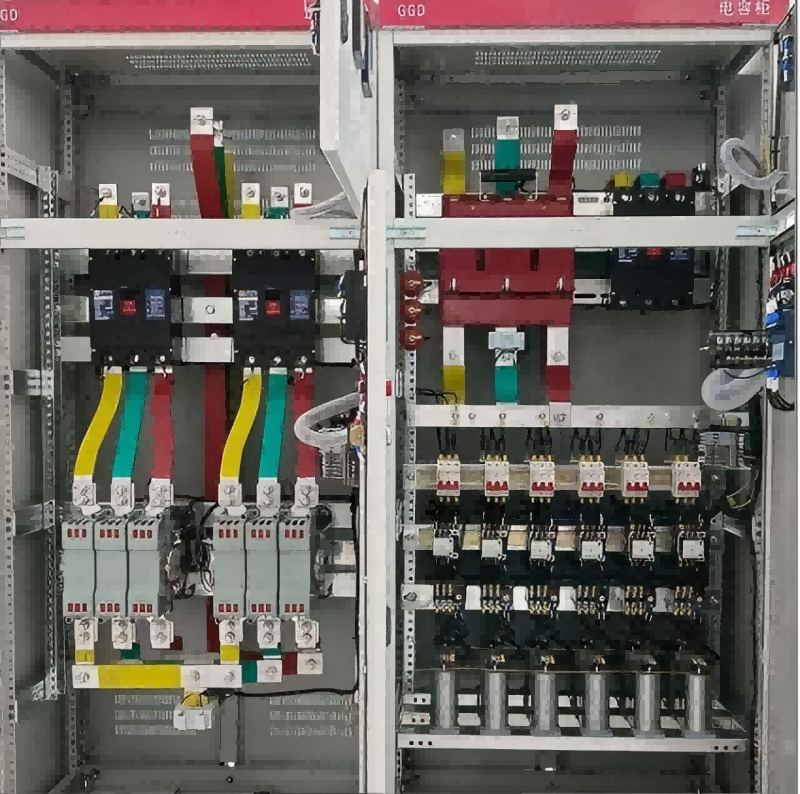

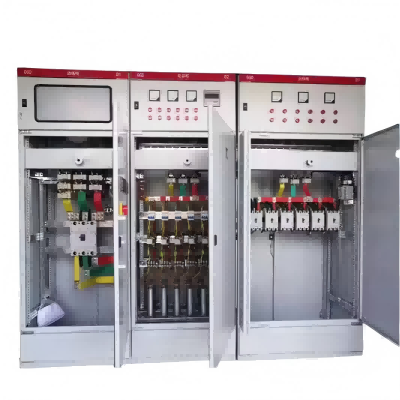

ตู้ของ GGD Type AC ตู้กระจายแรงดันไฟฟ้าต่ำใช้ประเภทของตู้อเนกประสงค์ทั่วไปเฟรมประกอบด้วยเหล็กที่มีรูปทรงเย็น 8MF เชื่อมในท้องถิ่นและส่วนของตู้อเนกประสงค์ทั่วไปได้รับการออกแบบตามหลักการแยกส่วน ค่าสัมประสิทธิ์การวางนัยทั่วไปที่สูงช่วยให้โรงงานตระหนักถึงการผลิตก่อนการผลิตซึ่งไม่เพียง แต่จะทำให้วงจรการผลิตสั้นลงเท่านั้น แต่ยังช่วยปรับปรุงประสิทธิภาพการทำงาน

การออกแบบตู้ GGD จะพิจารณาอย่างเต็มที่กับปัญหาการกระจายความร้อนในการดำเนินงานของตู้ มีจำนวนสล็อตการกระจายความร้อนที่ปลายด้านบนและด้านล่างของตู้ เมื่อส่วนประกอบไฟฟ้าภายในตู้ร้อนขึ้นความร้อนจะเพิ่มขึ้นและถูกปล่อยออกมาผ่านช่องที่ปลายด้านบนในขณะที่อากาศเย็นจะถูกเพิ่มเข้าไปในตู้อย่างต่อเนื่องโดยช่องที่ปลายล่าง

ตู้ GGD ตามข้อกำหนดของการออกแบบการสร้างแบบจำลองผลิตภัณฑ์อุตสาหกรรมที่ทันสมัยเพื่อใช้อัตราส่วนทองคำของวิธีการออกแบบภายนอกตู้และการแบ่งส่วนของแต่ละส่วนของมิติเพื่อให้ตู้ทั้งหมดของสหรัฐอเมริกาตอนนี้เป็นรูปลักษณ์ใหม่

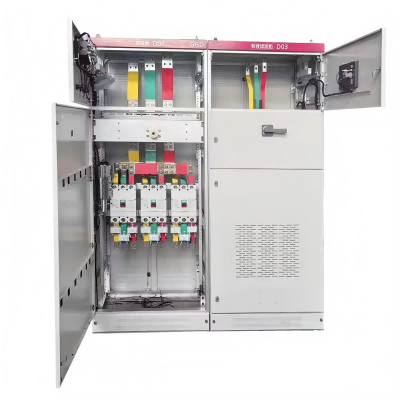

ประตูตู้เชื่อมต่อกับเฟรมโดยบานพับที่เคลื่อนย้ายได้ซึ่งสามารถติดตั้งและรื้อถอนได้ง่ายและขอบพับของประตูถูกฝังด้วยแถบยางชนิดภูเขาและแถบที่ฝังอยู่ระหว่างประตูและเฟรมการบีบอัดบางเฟส ประตูเครื่องมือที่มีส่วนประกอบไฟฟ้าที่มีลวดทองแดงอ่อนหลายเส้นเชื่อมต่อกับเฟรมชิ้นส่วนยึดตู้และกรอบตู้ที่มีสกรู knurled เชื่อมต่อกับตู้ถือเป็นวงจรป้องกันการลงดินที่สมบูรณ์

ความสามารถในการขยายตัวที่ยืดหยุ่น

วงจรหลักของตู้ GGD ได้รับการออกแบบด้วย 129 โปรแกรมรวม 298 ข้อมูลจำเพาะ (ไม่รวมโปรแกรมและข้อกำหนดที่ได้จากการเปลี่ยนแปลงการทำงานของวงจรเสริมและการเปลี่ยนแปลงแรงดันไฟฟ้าควบคุม)

GGD1 Type 49 Schemes 123 ข้อมูลจำเพาะ

GGD2 Type 53 โปรแกรม 107 ข้อมูลจำเพาะ

GGD3 Type 27 โปรแกรม 68 ข้อมูลจำเพาะ

การออกแบบวงจรเสริมแบ่งออกเป็นสองส่วนโครงการแหล่งจ่ายไฟและโครงการโรงไฟฟ้าและมีพื้นที่เพียงพอในตู้ GGD เพื่อติดตั้งส่วนประกอบรอง

ตู้ GGD ส่วนใหญ่ใช้ส่วนประกอบไฟฟ้าขั้นสูงที่สามารถผลิตได้ในประเทศและในเวลาเดียวกันตามหลักการของเศรษฐกิจและความสมเหตุสมผลมันยังคงรักษาส่วนหนึ่งของผลิตภัณฑ์เก่าที่มีอยู่ภายใต้หลักฐานของการพิจารณาความเป็นไปได้อย่างเต็มที่และไม่ได้ใช้ผลิตภัณฑ์ที่ล้าสมัย
