ตู้สวิตช์ถอนแรงดันต่ำ GCS มีแผนการใช้งานอย่างไร

ตู้สวิตช์ถอนแรงดันต่ำ GCS มีแผนการใช้งานอย่างไร

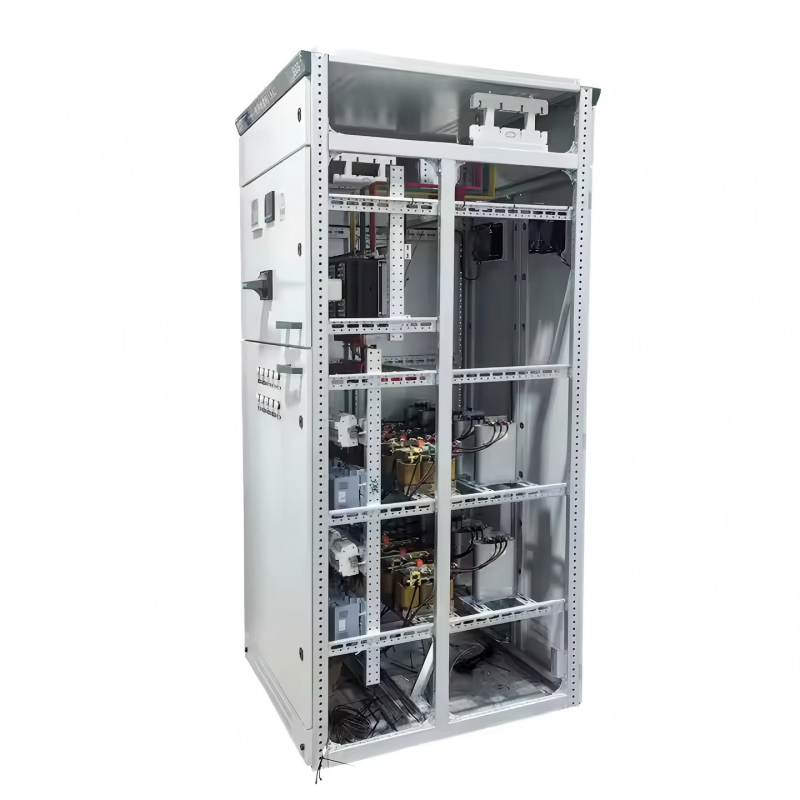

แผนวงจรหลัก

  แผนวงจรหลักของตู้ GCS มี 32 กลุ่มและข้อกำหนด 118 รายการ ไม่รวมแผนและข้อกำหนดที่ได้มาจากการเปลี่ยนแปลงการควบคุมและการป้องกันวงจรเสริม รวมถึงความต้องการในการผลิตไฟฟ้า แหล่งจ่ายไฟ และผู้ใช้ไฟฟ้าอื่นๆ โดยมีกระแสไฟทำงานพิกัด 5000A เหมาะสำหรับการเลือกหม้อแปลงไฟฟ้าระบบจำหน่ายขนาด 2500kVA และต่ำกว่า ตู้ชดเชยตัวเก็บประจุได้รับการออกแบบมาเพื่อตอบสนองความต้องการของแหล่งจ่ายไฟและการใช้งานเพื่อปรับปรุงตัวประกอบกำลัง และตู้เครื่องปฏิกรณ์ได้รับการออกแบบเพื่อคำนึงถึงความต้องการของการลงทุนที่ครอบคลุม

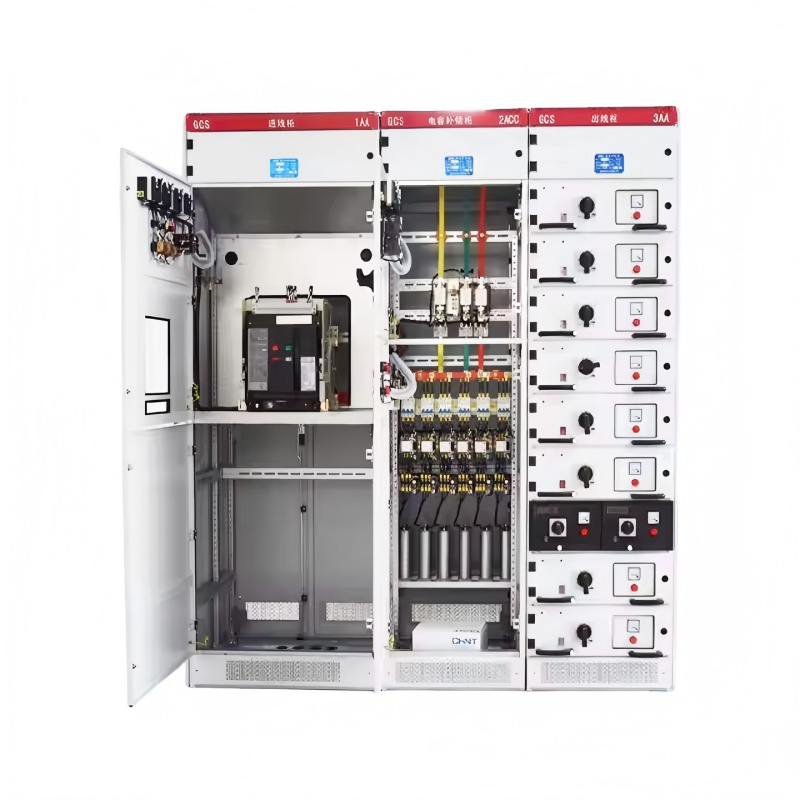

แผนวงจรเสริม

  มีแผนวงจรเสริม 120 แผนในแผนที่วงจรเสริม GCS แผนวงจรเสริมของส่วนการทำงาน DC ส่วนใหญ่จะใช้สำหรับระบบโรงงานแรงดันต่ำ (สถานี) ของสถานีไฟฟ้าย่อย เหมาะสำหรับระบบโรงงานแรงดันต่ำที่มีขนาด 200MW และต่ำกว่า และ 300MW ขึ้นไป โหมดการควบคุมทั่วไปของสายจ่ายไฟทำงาน (สแตนด์บาย) ตัวป้อนพลังงาน และเครื่องป้อนมอเตอร์

  แผนเสริมของส่วนการดำเนินงาน AC ส่วนใหญ่จะใช้สำหรับระบบไฟฟ้าแรงต่ำของสถานีย่อยในโรงงาน เหมืองแร่ สถานประกอบการ และอาคารสูง มี 6 ชุดที่เหมาะสำหรับการควบคุมการทำงานของแหล่งจ่ายไฟคู่ ไม่มีการทำงานแบบอินเทอร์ล็อกไฟฟ้า สแตนด์บายอัตโนมัติ การกู้คืนตัวเอง และวงจรควบคุมอื่น ๆ ซึ่งสามารถนำมาใช้โดยตรงในการออกแบบทางวิศวกรรม

  แหล่งจ่ายไฟควบคุม DC คือ DC 220V หรือ 110V และแหล่งจ่ายไฟควบคุม AC คือ AC 380V หรือ 220V เป็นตู้ที่สมบูรณ์ประกอบด้วยตู้ลิ้นชัก แหล่งจ่ายไฟควบคุม 220V ได้มาจากแหล่งจ่ายไฟควบคุมสาธารณะที่ขับเคลื่อนโดยหม้อแปลงควบคุมเฉพาะในตู้นี้ แหล่งจ่ายไฟควบคุมสาธารณะใช้หม้อแปลงควบคุมแบบไม่มีสายดิน และแหล่งจ่ายไฟ 24V สงวนไว้เพื่อใช้เมื่อจำเป็นต้องใช้ไฟสัญญาณกระแสอ่อน

  ตำแหน่งการติดตั้งมิเตอร์วัตต์-ชั่วโมง วิธีการแนะนำสัญญาณแรงดันไฟฟ้า และข้อกำหนดในการติดตั้งและการใช้งานอื่นๆ มีรายละเอียดอยู่ใน "คำแนะนำในการเตรียม" ของแผนภาพวงจรเสริม

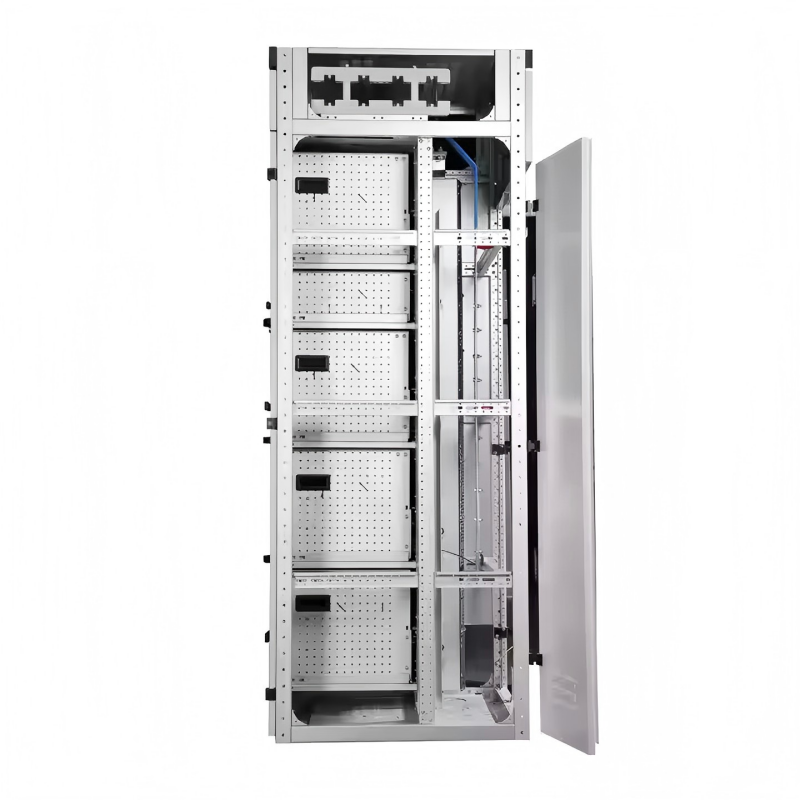

บัสบาร์หลัก

เพื่อปรับปรุงเสถียรภาพทางความร้อนแบบไดนามิกของบัสบาร์และปรับปรุงอุณหภูมิที่เพิ่มขึ้นของพื้นผิวสัมผัส อุปกรณ์ทั้งหมดใช้บัสบาร์ทองแดงแข็งซีรีส์ TMY-T2 บัสบาร์ทองแดงชุบดีบุกแบบเต็มความยาว และยังสามารถใช้บัสบาร์ทองแดงชุบเงินแบบเต็มความยาวได้ บัสบาร์แนวนอนและบัสบาร์แนวตั้งได้รับการติดตั้งในห้องแยกบัสบาร์ในตู้ตามลำดับ บัสบาร์กราวด์ที่เป็นกลางใช้แท่งทองแดงแข็ง เชื่อมต่อสายดินกลางแนวนอน (PEN) หรือสายดิน + สายนิวทรัล (PE+N) แล้ว

สวิตช์หลัก

สำหรับสายจ่ายไฟและสวิตช์ป้อนขนาด 630A ขึ้นไป ซีรีส์ DW45 จะถูกเลือกเป็นหลัก และซีรีส์ DW48, ซีรีส์ AE, ซีรีส์ 3WE หรือ ME ก็สามารถเลือกได้เช่นกัน หากจำเป็น สามารถเลือกซีรีย์ M หรือซีรีย์ F ที่นำเข้าได้

สำหรับสวิตช์ควบคุมตัวป้อนและมอเตอร์ที่ต่ำกว่า 630A Wang An เลือกซีรีย์ TG และซีรีย์ CM1 ซีรีส์ NM, ซีรีส์ CDM, ซีรีส์ TG30 และสวิตช์เคสแบบขึ้นรูปอื่นๆ

เพื่อที่จะปรับปรุงเสถียรภาพไดนามิกของวงจรหลัก จึงได้ออกแบบแคลมป์บัสบาร์แบบรวมพิเศษและตัวรองรับฉนวนของซีรีส์ GCS ทำจากวัสดุหมอนสังเคราะห์ที่มีความแข็งแรงสูง หน่วงไฟ พร้อมด้วยความแข็งแรงของฉนวนสูง ประสิทธิภาพการดับไฟได้ดี และมีโครงสร้างที่เป็นเอกลักษณ์

เพื่อลดอุณหภูมิที่เพิ่มขึ้นของพาร์ติชัน ปลั๊ก และหัวสายเคเบิลของยูนิตการทำงาน จึงได้ออกแบบอะแดปเตอร์พิเศษของตู้ GCS อะแดปเตอร์มีความจุขนาดใหญ่และมีอุณหภูมิเพิ่มขึ้นต่ำ

หากแผนกออกแบบเลือกส่วนประกอบไฟฟ้าใหม่ที่มีประสิทธิภาพดีกว่าและเทคโนโลยีขั้นสูงตามความต้องการของผู้ใช้ ตู้ซีรีส์ GCS มีความคล่องตัวที่ดีและจะไม่ทำให้เกิดปัญหาในการผลิตและการติดตั้งเนื่องจากส่วนประกอบทางไฟฟ้าที่ได้รับการปรับปรุง

การเลือกส่วนประกอบไฟฟ้า

ตู้ GCS ส่วนใหญ่ใช้ส่วนประกอบไฟฟ้าที่มีเทคโนโลยีขั้นสูง ตัวบ่งชี้ประสิทธิภาพและความเสถียรสูง และใช้เทคโนโลยีนำเข้าที่สามารถผลิตได้จำนวนมากในจีน
