เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงปกป้องอุปกรณ์อุตสาหกรรมจากความผิดพลาดได้อย่างไร

ในระบบพลังงานทางอุตสาหกรรม อุปกรณ์ เช่น มอเตอร์ขนาดใหญ่ หม้อแปลง สวิตช์เกียร์ และสายเคเบิล ต้องเผชิญกับไฟฟ้าขัดข้องอยู่ตลอดเวลา เช่น ไฟฟ้าลัดวงจร กราวด์ฟอลต์ และการโอเวอร์โหลด ซึ่งอาจทำให้เกิดความเสียหายร้ายแรงภายในเสี้ยววินาที กเบรกเกอร์ไฟฟ้าแรงสูงทำหน้าที่เป็นอุปกรณ์ป้องกันหลักที่แยกส่วนที่ชำรุด ป้องกันไม่ให้กระแสไฟฟ้าขัดข้องทำลายทรัพย์สินทางอุตสาหกรรมอันมีค่า กลไกการป้องกันทำงานตามลำดับการตรวจจับ การสะดุด และการสูญพันธุ์ของส่วนโค้ง เมื่อเกิดข้อผิดพลาด รีเลย์ป้องกันจะตรวจจับกระแสไฟฟ้าหรือแรงดันไฟฟ้าที่ผิดปกติ และส่งสัญญาณตัดการทำงานไปยังเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูง จากนั้นเบรกเกอร์จะเปิดหน้าสัมผัสขึ้นมา วาดส่วนโค้งที่ดับอย่างรวดเร็วด้วยตัวกลางดับ—โดยทั่วไปคือก๊าซ SF6 สุญญากาศ หรือน้ำมัน—ภายใน 30 ถึง 50 มิลลิวินาที การหยุดชะงักอย่างรวดเร็วนี้จะจำกัดพลังงานที่ปล่อยออกมา (I²t) ซึ่งช่วยลดความเครียดจากความร้อนและกลไกบนอุปกรณ์ โรงงานของเราที่ Lugao Power Co.,Ltd. ได้ผลิตเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงมากกว่า 10,000 เครื่องสำหรับการใช้งานทางอุตสาหกรรม และเราได้บันทึกไว้ว่าการเลือกเบรกเกอร์ที่เหมาะสมและการประสานงานจะช่วยลดต้นทุนความเสียหายของอุปกรณ์ได้สูงสุดถึง 70 เปอร์เซ็นต์

แต่การป้องกันไม่ได้เป็นเพียงการล้างข้อผิดพลาดเท่านั้น แต่ยังเกี่ยวกับการทำเช่นนั้นโดยไม่ทำให้แรงดันไฟฟ้าตกซึ่งส่งผลต่อโหลดอื่นๆ และไม่สร้างแรงดันไฟฟ้าเกินในสวิตช์แบบทำลายล้าง เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงสมัยใหม่ประกอบด้วยตัวต้านทานแบบแทรกล่วงหน้า ตัวต้านทานแบบปิด และเทคโนโลยีสวิตชิ่งแบบซิงโครไนซ์เพื่อลดแรงดันไฟฟ้าเกินชั่วคราว นอกจากนี้ยังมีความสามารถในการปิดซ้ำหลายช็อตสำหรับการใช้งานสายเหนือศีรษะ แม้ว่าสำหรับโรงงานอุตสาหกรรมที่มีเครือข่ายเคเบิล การสะดุดช็อตเดียวมักนิยมเพื่อหลีกเลี่ยงการจ่ายไฟซ้ำเมื่อเกิดข้อผิดพลาดถาวร นอกจากนี้ เบรกเกอร์จะต้องประสานงานกับอุปกรณ์ป้องกันต้นน้ำและปลายน้ำ (ฟิวส์ รีเลย์ และเบรกเกอร์อื่นๆ) เพื่อให้เกิดการสะดุดแบบเลือกได้ ซึ่งหมายความว่าเฉพาะส่วนที่ผิดพลาดเท่านั้นที่ถูกแยกออกในขณะที่ส่วนที่เหลือของโรงงานยังคงทำงานต่อไป บทความนี้เจาะลึกเกี่ยวกับหลักการป้องกันโดยละเอียด พารามิเตอร์ทางเทคนิค และกลยุทธ์การใช้งานของเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูง เราจะแบ่งปันกรณีศึกษาภาคสนามจากบริษัท ลูกเกา พาวเวอร์ จำกัดซึ่งแสดงให้เห็นว่าเบรกเกอร์ของเราช่วยลูกค้าอุตสาหกรรมจากการสูญเสียการผลิตครั้งใหญ่และต้นทุนการเปลี่ยนอุปกรณ์ได้อย่างไร

สารบัญ

• 1. เหตุใดการหยุดชะงักของข้อผิดพลาดอย่างรวดเร็วจึงมีความสำคัญอย่างยิ่งในการปกป้องอุปกรณ์อุตสาหกรรม
• 2. การประสานงานของรีเลย์และระยะเวลาของเบรกเกอร์จะช่วยลดความเสียหายของอุปกรณ์ได้อย่างไร
• 3. ข้อมูลจำเพาะทางเทคนิคที่สำคัญของซีรีส์เบรกเกอร์ไฟฟ้าแรงสูงของเรามีอะไรบ้าง
• 4. สารชุบอาร์คเปรียบเทียบในการปกป้องทรัพย์สินทางอุตสาหกรรมอย่างไร
• คำถามที่พบบ่อย (FAQ)
• บทสรุปและสอบถามเกี่ยวกับโซลูชันการป้องกันแบบกำหนดเอง

เหตุใดการหยุดชะงักของข้อผิดพลาดอย่างรวดเร็วจึงมีความสำคัญในการปกป้องอุปกรณ์อุตสาหกรรม

ความเร็วที่เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงขัดจังหวะกระแสไฟลัดนั้นเป็นสัดส่วนโดยตรงกับระดับการป้องกันที่จ่ายให้กับอุปกรณ์อุตสาหกรรม ในระหว่างการลัดวงจร กระแสไฟฟ้าลัดสามารถเข้าถึง 20 ถึง 50 เท่าของกระแสไฟฟ้าที่กำหนดของอุปกรณ์ ตัวอย่างเช่น หม้อแปลง 10 MVA ที่มีกระแสไฟพิกัด 400 A ที่ 13.8 kV สามารถพบกับกระแสไฟลัดที่ 20 kA กระแสนี้จะสร้างแรงแม่เหล็กไฟฟ้าจำนวนมหาศาลและความร้อนแบบจูลโดยไม่หยุดชะงัก ซึ่งอาจทำให้ขดลวดหม้อแปลงบิดเบี้ยว ฉนวนสายเคเบิลละลาย และเพลามอเตอร์แตกหักได้ ความเสียหายทั้งหมดเป็นฟังก์ชันของการปล่อยพลังงาน ซึ่งเป็นสัดส่วนกับกำลังสองของกระแสฟอลต์คูณด้วยเวลาในการเคลียร์ (I²t) เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงที่เคลียร์ข้อผิดพลาดใน 40 มิลลิวินาที แทนที่จะเป็น 100 มิลลิวินาที จะช่วยลดพลังงาน I²t ลงประมาณ 60 เปอร์เซ็นต์ ซึ่งช่วยลดโอกาสที่อุปกรณ์จะเสียหายถาวรได้อย่างมาก

ลักษณะสำคัญของการหยุดชะงักอย่างรวดเร็วในการออกแบบเครื่องตัดกระแสไฟฟ้าแรงสูงของเรา:

• การตรวจจับรีเลย์ที่รวดเร็วเป็นพิเศษ:เบรกเกอร์ของเราจับคู่กับรีเลย์ป้องกันแบบดิจิทัลที่ตรวจจับข้อผิดพลาดภายใน 5 ถึง 10 มิลลิวินาที รวมถึงข้อผิดพลาดที่มีอิมพีแดนซ์สูงซึ่งรีเลย์กระแสเกินแบบเดิมพลาดไป การตรวจจับตั้งแต่เนิ่นๆ นี้จะทำให้เบรกเกอร์มีเวลามากขึ้นในการเปิดก่อนที่กระแสฟอลต์จะถึงจุดสูงสุด
• ความเร็วกลไกการทำงาน:เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงของเราใช้กลไกแบบสปริงชาร์จหรือไฮดรอลิกที่สามารถเปิดหน้าสัมผัสได้ภายใน 28 ถึง 35 มิลลิวินาที เวลาเคลียร์รวม (รีเลย์ + เบรกเกอร์) ต่ำกว่า 50 มิลลิวินาทีสำหรับประเภทข้อผิดพลาดส่วนใหญ่
• ประสิทธิภาพการดับอาร์ค:ส่วนโค้งจะดับลงที่ศูนย์กระแสแรกหลังจากการแยกหน้าสัมผัส สำหรับระบบ 50 Hz สิ่งนี้จะเกิดขึ้นภายใน 10 มิลลิวินาทีของการแยกส่วนสัมผัส เทคโนโลยีปักเป้า SF6 ของเราช่วยให้มั่นใจได้ว่าส่วนโค้งจะถูกระบายความร้อนและกำจัดไอออนภายใน 5 มิลลิวินาทีของกระแสไฟฟ้าเป็นศูนย์ ป้องกันการหยุดทำงานอีกครั้ง
• การกำหนดค่าแบบมัลติเบรก:สำหรับการใช้งานที่มีแรงดันไฟฟ้าสูงมาก (สูงกว่า 245 kV) เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงของเราใช้ตัวขัดขวาง 2 หรือ 4 ตัวต่ออนุกรมกัน ซึ่งกระจายแรงดันไฟกู้คืนและลดเวลาการหยุดชะงักโดยรวมโดยช่วยให้สามารถกู้คืนไดอิเล็กทริกต่อห้องได้เร็วขึ้น

ผลกระทบทางความร้อนและทางกลของกระแสผิดพร่องได้รับการบันทึกไว้เป็นอย่างดี ข้อผิดพลาดที่เกิดขึ้นนาน 100 มิลลิวินาทีอาจทำให้อุณหภูมิของตัวนำทองแดงสูงขึ้น 200°C ซึ่งจะทำให้โลหะหลอมเหลวและลดความแข็งแรงเชิงกลลง ในหม้อแปลงไฟฟ้า แรงแม่เหล็กไฟฟ้าระหว่างเกิดฟอลต์สามารถเกิน 100 เท่าของแรงใช้งานปกติ ทำให้เกิดการเคลื่อนตัวของแกนกลางและการเสียรูปของขดลวด โรงงานของเราได้วิเคราะห์รายงานความเสียหายจากข้อผิดพลาดทางอุตสาหกรรมกว่า 200 รายการ และพบว่าเบรกเกอร์ที่มีเวลาเคลียร์ต่ำกว่า 50 มิลลิวินาทีส่งผลให้เกิดความเสียหายที่ซ่อมแซมได้ในกรณี 80 เปอร์เซ็นต์ ในขณะที่เบรกเกอร์ที่มีเวลาเคลียร์มากกว่า 100 มิลลิวินาทีส่งผลให้อุปกรณ์ทั้งหมดสูญหายใน 65 เปอร์เซ็นต์ของกรณี นี่คือเหตุผลที่เราออกแบบเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงทุกตัวเพื่อให้เกิดการหยุดชะงักที่เร็วที่สุดที่เป็นไปได้โดยไม่กระทบต่อความน่าเชื่อถือ นอกจากนี้ เบรกเกอร์ของเรายังมีกลไกที่ไม่สะดุดซึ่งป้องกันไม่ให้ผู้ปฏิบัติงานจับเบรกเกอร์ที่ปิดไว้ระหว่างเกิดข้อผิดพลาด เพื่อให้มั่นใจว่าฟังก์ชันการป้องกันไม่สามารถแทนที่ได้

สำหรับการป้องกันมอเตอร์ การหยุดชะงักอย่างรวดเร็วถือเป็นสิ่งสำคัญอย่างยิ่ง มอเตอร์เหนี่ยวนำขนาดใหญ่ (มากกว่า 1,000 แรงม้า) ดึงกระแสเข้าที่พิกัดกระแส 6 ถึง 8 เท่าในระหว่างการสตาร์ท หากเกิดฟอลต์ขึ้นในขณะที่มอเตอร์สตาร์ท การสตาร์ทรวมและกระแสฟอลต์อาจรุนแรงมาก เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงของเราสามารถแยกความแตกต่างระหว่างกระแสสตาร์ทและกระแสฟอลต์ผ่านการตั้งค่ารีเลย์ แต่เมื่อยืนยันฟอลต์แล้ว ก็จะเคลียร์วงจรก่อนที่มอเตอร์จะเกินขีดจำกัดความร้อน โรงงานอุตสาหกรรมหลายแห่งหลีกเลี่ยงการกรอมอเตอร์กลับ ซึ่งอาจมีราคา 20,000 ถึง 50,000 เหรียญสหรัฐฯ โดยการติดตั้งเบรกเกอร์ที่ทำงานเร็วของเรา โดยสรุป ความเร็วของการหยุดชะงักเป็นปัจจัยที่สำคัญที่สุดประการเดียวในการปกป้องอุปกรณ์อุตสาหกรรม และเบรกเกอร์ไฟฟ้าแรงสูงของเราได้รับการออกแบบทางวิศวกรรมเพื่อให้มีเวลาเคลียร์ที่เร็วที่สุดเท่าที่จะเป็นไปได้ในระดับเดียวกัน

การประสานงานของรีเลย์และระยะเวลาของเบรกเกอร์ช่วยลดความเสียหายของอุปกรณ์ได้อย่างไร

การหยุดชะงักอย่างรวดเร็วเพียงอย่างเดียวอาจไม่เพียงพอหากระบบป้องกันไม่ได้รับการประสานงานอย่างเหมาะสม ระบบพลังงานทางอุตสาหกรรมมีอุปกรณ์ป้องกันหลายตัวในระดับต่างๆ ได้แก่ เบรกเกอร์ป้อน ข้อต่อบัส เบรกเกอร์หม้อแปลง และศูนย์ควบคุมมอเตอร์ หากเกิดข้อผิดพลาดกับตัวป้อนมอเตอร์ เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงของตัวป้อนควรเคลื่อนที่ก่อน โดยแยกเฉพาะมอเตอร์นั้นเท่านั้น หากเบรกเกอร์ป้อนล้มเหลวหรือช้าเกินไป เบรกเกอร์บัสอัปสตรีมจะตัดการทำงาน และปิดทั้งส่วนของโรงงาน สิ่งนี้เรียกว่าการประสานงานแบบเลือก และเบรกเกอร์ไฟฟ้าแรงสูงของเราได้รับการออกแบบมาให้ทำงานได้อย่างราบรื่นด้วยแผนการให้คะแนนตามเวลาปัจจุบัน โรงงานของเราที่ Lugao Power Co.,Ltd. ให้การศึกษาการประสานงานสำหรับการติดตั้งหลักทุกครั้ง เพื่อให้มั่นใจว่าเส้นโค้งการเดินทางและเวลาการทำงานของเบรกเกอร์ได้รับการตั้งค่าอย่างเหมาะสมโดยสัมพันธ์กับฟิวส์ดาวน์สตรีมและเบรกเกอร์อัปสตรีม

ลักษณะสำคัญของการประสานงานและเวลาของรีเลย์ในเบรกเกอร์ไฟฟ้าแรงสูงของเรา:

• การป้องกันกระแสเกินเวลาผกผัน:รีเลย์อนุญาตให้เบรกเกอร์ขับผ่านโอเวอร์โหลดที่ไม่เป็นอันตราย (เช่น การสตาร์ทมอเตอร์) แต่จะตัดการทำงานเร็วขึ้นเมื่อกระแสฟอลต์เพิ่มขึ้น สำหรับกระแสไฟฟ้าฟอลต์ที่พิกัด 10 เท่า เบรกเกอร์จะเคลียร์ใน 0.5 วินาที แต่สำหรับฟอลต์ที่มีพิกัด 20 เท่า เบรกเกอร์จะเคลียร์ใน 0.12 วินาที
• องค์ประกอบการป้องกันทันที:สำหรับข้อผิดพลาดร้ายแรง (สูงกว่าเกณฑ์ที่ตั้งไว้ โดยทั่วไปคือกระแสไฟที่กำหนด 15 เท่า) รีเลย์จะตัดการทำงานของเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงโดยไม่เกิดความล่าช้าโดยเจตนา ทำให้มีเวลาเคลียร์ต่ำกว่า 50 มิลลิวินาที องค์ประกอบนี้ปิดใช้งานสำหรับตัวป้อนมอเตอร์เพื่อหลีกเลี่ยงการสะดุดระหว่างสตาร์ท
• การประสานโซน:เบรกเกอร์ของเรารองรับรูปแบบการประสานที่ใช้การสื่อสาร โดยเบรกเกอร์ดาวน์สตรีมจะส่งสัญญาณการบล็อกไปยังเบรกเกอร์อัปสตรีมในระหว่างการล้างข้อผิดพลาด หากเบรกเกอร์ดาวน์สตรีมเคลียร์ฟอลต์ภายในเวลาที่กำหนด เบรกเกอร์อัปสตรีมจะไม่ตัดการทำงาน โดยคงพลังงานไว้ให้กับโหลดที่แข็งแรง
• การประสานงานการปิดการขาย:สำหรับโรงงานอุตสาหกรรมที่มีเส้นเหนือศีรษะ (เช่น ไซต์เหมืองแร่) สามารถกำหนดค่าเครื่องตัดกระแสไฟฟ้าแรงสูงของเราให้ปิดอัตโนมัติได้ เบรกเกอร์ตัดการทำงาน รอ 0.3 วินาที จากนั้นปิดอีกครั้งเพื่อทดสอบว่าเกิดข้อผิดพลาดชั่วคราวหรือไม่ หากยังเกิดข้อผิดพลาดอยู่ ระบบจะล็อกออก ซึ่งช่วยลดเวลาหยุดทำงานสำหรับข้อผิดพลาดชั่วคราวพร้อมทั้งปกป้องอุปกรณ์จากความเครียดซ้ำๆ

แผนการป้องกันที่มีการประสานงานอย่างดีไม่เพียงแต่ลดความเสียหายของอุปกรณ์เท่านั้น แต่ยังช่วยลดเวลาหยุดทำงานของการผลิตอีกด้วย ในโรงงานปูนซีเมนต์ที่เราสนับสนุนเมื่อเร็วๆ นี้ ข้อผิดพลาดบนตัวป้อนมอเตอร์สายพานลำเลียงได้รับการแก้ไขโดยเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงของตัวป้อนใน 0.12 วินาที ในขณะที่เบรกเกอร์บัสอัปสตรีมยังคงปิดอยู่ โรงงานสูญเสียสายพานลำเลียงเพียงตัวเดียวเป็นเวลา 30 นาที (เพื่อซ่อมแซมมอเตอร์) ในขณะที่ส่วนที่เหลือของโรงงานยังคงดำเนินการผลิตต่อไป หากไม่มีการประสานงาน เครื่องเบรกเกอร์รถบัสอาจสะดุดล้ม ทำให้โรงงานต้องปิดตัวลงเป็นเวลา 4 ชั่วโมง ซึ่งมีมูลค่าการสูญเสียการผลิตถึง 120,000 ดอลลาร์ โรงงานของเรามีการศึกษาการประสานงานโดยละเอียดซึ่งเป็นส่วนหนึ่งของการจ่ายเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูง โดยใช้ซอฟต์แวร์ เช่น ETAP หรือ SKM เพื่อจำลองกระแสฟอลต์และตรวจสอบการเลือก

ปัจจัยด้านจังหวะเวลาที่สำคัญอีกประการหนึ่งคือเวลาเปิดและปิดของเบรกเกอร์ภายใต้สภาวะการทำงานที่แตกต่างกัน เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงของเราได้รับการทดสอบที่แรงดันไฟฟ้าที่กำหนดและกระแสไฟฟ้าลัดวงจรที่กำหนด เพื่อตรวจสอบว่าเวลาการเคลียร์รวม (รวมถึงการตรวจจับรีเลย์ การทำงานของกลไก และการสูญพันธุ์ของอาร์ค) ยังคงอยู่ภายในกรอบเวลาที่รับประกัน นอกจากนี้เรายังทดสอบความสามารถของเบรกเกอร์ในการขัดขวางกระแสไม่สมมาตรด้วย DC offset ซึ่งเป็นเรื่องปกติในข้อผิดพลาดทางอุตสาหกรรมใกล้กับเครื่องกำเนิดไฟฟ้าหรือหม้อแปลงขนาดใหญ่ ส่วนประกอบ DC สามารถหน่วงเวลาการข้ามศูนย์ปัจจุบัน ส่งผลให้เวลาอาร์คเพิ่มขึ้น การออกแบบปักเป้าของเบรกเกอร์ของเราช่วยรักษาแรงดันแก๊สให้เพียงพอแม้ในระหว่างการอาร์คที่ขยายออกไป ทำให้มั่นใจได้ว่าข้อบกพร่องจะได้รับการแก้ไขโดยไม่คำนึงถึงออฟเซ็ต DC ความทนทานนี้เป็นเหตุผลสำคัญที่ทำให้เครื่องตัดกระแสไฟฟ้าแรงสูงของเราได้รับความไว้วางใจในโรงงานเหล็ก โรงงานกระดาษ และอุตสาหกรรมหนักอื่นๆ

ข้อมูลจำเพาะทางเทคนิคที่สำคัญของซีรีส์เบรกเกอร์ไฟฟ้าแรงสูงของเรามีอะไรบ้าง

บริษัท ลูกเกา พาวเวอร์ จำกัด ผลิตเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงสามซีรีส์หลักสำหรับการปกป้องทางอุตสาหกรรม ครอบคลุมแรงดันไฟฟ้าจำหน่ายตั้งแต่ 12 kV ถึง 245 kV แต่ละซีรีส์ได้รับการออกแบบให้มีความสามารถในการระงับข้อผิดพลาด กลไกการทำงาน และตัวกลางในการดับอาร์กเพื่อให้เหมาะกับการใช้งานในอุตสาหกรรมที่แตกต่างกัน ตารางด้านล่างแสดงพารามิเตอร์โดยละเอียดสำหรับรุ่นที่ระบุบ่อยที่สุดของเราในโรงงานเหล็ก เหมืองแร่ และเคมี ค่าทั้งหมดได้รับการรับรองโดยห้องปฏิบัติการทดสอบอิสระตามมาตรฐาน IEC 62271-100 และ ANSI C37.06

นอกเหนือจากข้อกำหนดพื้นฐานเหล่านี้ โรงงานของเรายังนำเสนอการปรับแต่งที่หลากหลายสำหรับการใช้งานทางอุตสาหกรรม ตัวอย่างเช่น เราสามารถจัดหาเบรกเกอร์แบบมอเตอร์ที่มีเส้นโค้งทริปพิเศษที่ตรงกับเส้นโค้งความเสียหายจากความร้อนของมอเตอร์ นอกจากนี้เรายังมีชุดสวิตช์เกียร์แบบปิด (GIS หรือ AIS) ซึ่งรวมถึงเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูง ตัวตัดการเชื่อมต่อ และสวิตช์สายดินในรูปแบบกะทัดรัด สำหรับสภาพแวดล้อมที่รุนแรง เช่น การขุดหรือแท่นขุดเจาะนอกชายฝั่ง เราจัดหาเวอร์ชันเขตร้อนพร้อมการป้องกันการกัดกร่อนที่ได้รับการปรับปรุง กรอบ IP54 และเครื่องทำความร้อนป้องกันการควบแน่น ยูนิตเบรกเกอร์ไฟฟ้าแรงสูงทั้งหมดของเรามีพอร์ตวินิจฉัยที่สามารถรวมเข้ากับระบบ SCADA ของโรงงาน ช่วยให้สามารถตรวจสอบการสึกหรอของหน้าสัมผัส แรงดันแก๊ส (สำหรับรุ่น SF6) และสภาพกลไกการทำงานได้จากระยะไกล

มีการตรวจสอบความน่าเชื่อถือผ่านการทดสอบประเภทที่เข้มงวด เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูง 145 kV ของเราทำงานได้สำเร็จถึง 20 เท่าของการหยุดชะงักของกระแสไฟฟ้าลัดวงจรที่กำหนดโดยไม่ต้องเปลี่ยนหน้าสัมผัสใดๆ ซึ่งแสดงให้เห็นถึงความทนทานของการออกแบบห้องอาร์คของเรา เครื่องขัดขวางสุญญากาศในซีรีส์ 12 kV ของเราได้รับการจัดอันดับสำหรับการใช้งาน 15,000 ครั้งที่โหลดเต็มที่ และเรารับประกันการใช้งานตามปกติเป็นเวลา 20 ปี สำหรับลูกค้าที่กังวลเกี่ยวกับผลกระทบต่อสิ่งแวดล้อม SF6 ซีรีส์ 36 kV ของเราเสนอทางเลือกอากาศแห้งที่มีประสิทธิภาพการรบกวนที่คล้ายกัน ลูกาโอยังจัดให้มีการศึกษาการประสานงานการป้องกันที่ครอบคลุมสำหรับเบรกเกอร์ไฟฟ้าแรงสูงทุกตัวที่เราจัดหา เพื่อให้มั่นใจว่าการตั้งค่าเบรกเกอร์สอดคล้องกับปรัชญาการปกป้องโรงงานของคุณ เรารักษาสต็อกอะไหล่ทั่วโลกสำหรับทุกรุ่น โดยชิ้นส่วนส่วนใหญ่พร้อมสำหรับการจัดส่งภายใน 48 ชั่วโมง ช่วยลดเวลาหยุดทำงานในกรณีที่เกิดความล้มเหลวที่ไม่คาดคิด

สารชุบอาร์คเปรียบเทียบในการปกป้องทรัพย์สินทางอุตสาหกรรมอย่างไร

การเลือกใช้ตัวกลางในการดับอาร์ค เช่น สุญญากาศ SF6 หรือน้ำมัน มีผลอย่างมากต่อประสิทธิภาพของเบรกเกอร์แรงดันสูงในการปกป้องอุปกรณ์ทางอุตสาหกรรม สื่อแต่ละชนิดมีลักษณะเฉพาะที่แตกต่างกันซึ่งมีอิทธิพลต่อความเร็วการหยุดชะงัก ข้อกำหนดในการบำรุงรักษา และการปรับตัวต่อสิ่งแวดล้อม บริษัท ลูกเกา พาวเวอร์ จำกัด ผลิตเบรกเกอร์ที่มีสื่อทั้งสามชนิด แต่เราแนะนำประเภทที่แตกต่างกันโดยขึ้นอยู่กับระดับแรงดันไฟฟ้า หน้าที่ความผิดปกติ และตำแหน่งของโรงงาน เครื่องขัดขวางสูญญากาศมีอิทธิพลเหนือแอปพลิเคชันขนาด 12 kV ถึง 40.5 kV เนื่องจากมีการบำรุงรักษาต่ำและการหยุดชะงักของกระแสสตาร์ทมอเตอร์ที่ดีเยี่ยม แนะนำให้ใช้ SF6 สำหรับ 72.5 kV ขึ้นไป เนื่องจากมีความเป็นฉนวนสูงและความสามารถในการขัดจังหวะกระแสไฟฟ้าขัดข้องขนาดใหญ่ ปัจจุบันเบรกเกอร์น้ำมันล้าสมัยไปมากสำหรับการติดตั้งใหม่เนื่องจากความเสี่ยงจากไฟไหม้และความเข้มข้นในการบำรุงรักษา แต่เรายังคงมีชุดอุปกรณ์เติมน้ำมันสำหรับโรงงานน้ำมันที่มีอยู่

การเปรียบเทียบโดยละเอียดของตัวกลางในการดับอาร์กในข้อเสนอเบรกเกอร์ไฟฟ้าแรงสูงของเรา:

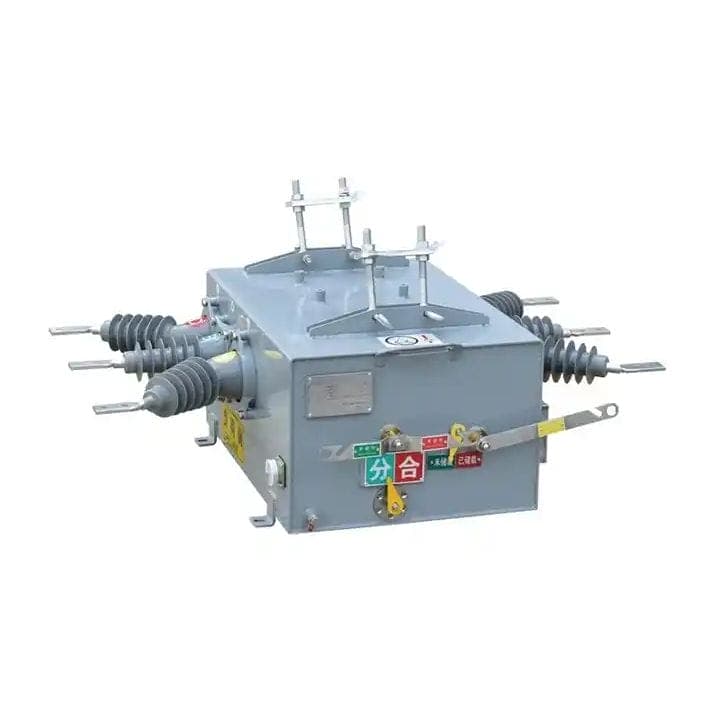

• เบรกเกอร์สุญญากาศ (12 kV ถึง 40.5 kV):ส่วนโค้งจะไหม้ในพลาสมาไอโลหะภายในซองเซรามิกที่ปิดสนิท ที่ปัจจุบันเป็นศูนย์ ไอของโลหะจะควบแน่นบนหน้าสัมผัสและแผ่นป้องกัน และฟื้นฟูความเป็นฉนวนได้ภายในเวลาไม่ถึง 10 ไมโครวินาที ทำให้เบรกเกอร์สุญญากาศทำงานเร็วมาก (เวลาเคลียร์รวมต่ำกว่า 45 มิลลิวินาที) และเชื่อถือได้สูงสำหรับการทำงานบ่อยครั้ง พวกเขาไม่จำเป็นต้องจัดการก๊าซและมีการบำรุงรักษาเพียงเล็กน้อย—เฉพาะการตรวจสอบการสึกหรอแบบสัมผัสทุกๆ 5,000 การดำเนินงานเท่านั้น โรงงานของเราแนะนำเครื่องตัดกระแสไฟฟ้าแรงสูงแบบสุญญากาศสำหรับสวิตช์เกียร์ภายในอาคาร ศูนย์ควบคุมมอเตอร์ และธนาคารตัวเก็บประจุ
• เบรกเกอร์ SF6 (36 kV ถึง 800 kV):ส่วนโค้งถูกระบายความร้อนด้วยการไหลของก๊าซ SF6 ที่ถูกบีบอัด ซึ่งจับอิเล็กตรอนอิสระและกำจัดไอออนในเส้นทางส่วนโค้ง เบรกเกอร์ SF6 สามารถขัดจังหวะกระแสฟอลต์ที่สูงกว่ามาก (สูงถึง 80 kA) กว่าเบรกเกอร์สุญญากาศ และมีความไวต่ออุณหภูมิแวดล้อมน้อยกว่า อย่างไรก็ตาม จำเป็นต้องมีการตรวจสอบแรงดันแก๊สและการวิเคราะห์ความชื้นเป็นประจำ เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูง SF6 ของเรามีเครื่องตรวจสอบความหนาแน่นพร้อมสัญญาณเตือนระยะไกล และเรามีรถเข็นขนย้ายก๊าซสำหรับการบำรุงรักษา สำหรับสถานีไฟฟ้าย่อยกลางแจ้งและโรงงานอุตสาหกรรมขนาดใหญ่ที่มีระดับความผิดปกติสูง (สูงกว่า 40 kA) SF6 เป็นตัวเลือกที่ต้องการ
• เบรกเกอร์น้ำมัน (รุ่นเก่า สูงถึง 245 kV):ส่วนโค้งจะสลายน้ำมันทำให้เกิดก๊าซไฮโดรเจนซึ่งจะทำให้ส่วนโค้งเย็นลงและดับลง เบรกเกอร์น้ำมันมีขนาดใหญ่ จำเป็นต้องกรองน้ำมันเป็นประจำ และก่อให้เกิดอันตรายจากไฟไหม้ เราไม่ได้ผลิตเบรกเกอร์น้ำมันใหม่ แต่เรานำเสนอบริการติดตั้งเพิ่มเติมเพื่อเปลี่ยนเบรกเกอร์น้ำมันด้วย SF6 หรือเบรกเกอร์แรงดันสูงแบบสุญญากาศ ซึ่งช่วยลดค่าใช้จ่ายในการบำรุงรักษาลง 60 เปอร์เซ็นต์และปรับปรุงความปลอดภัย

เพื่อแสดงให้เห็นความแตกต่างในทางปฏิบัติ ให้พิจารณาโรงถลุงเหล็กที่มีบัส 33 kV และระดับความผิดปกติที่ 40 kA เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงแบบสุญญากาศที่ 36 kV จะต้องใช้อินเทอร์รัปเตอร์หลายตัวต่ออนุกรม ทำให้เกิดความซับซ้อนมากขึ้น เบรกเกอร์ SF6 36 kV ของเราซึ่งมีผู้ขัดขวางเพียงตัวเดียว สามารถเคลียร์กระแสไฟ 40 kA ได้อย่างน่าเชื่อถือ โดยมีเวลาเคลียร์รวม 48 ms เบรกเกอร์ SF6 ยังมีความทนทานเชิงกลที่สูงกว่า (การทำงาน 10,000 ครั้ง) เมื่อเปรียบเทียบกับโซลูชันสุญญากาศแบบหลายขวด (5,000 ครั้ง) ในทางกลับกัน สำหรับโรงงานปูนซีเมนต์ที่มีระบบจ่ายไฟ 13.8 kV และเครื่องป้อนมอเตอร์จำนวนมาก เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงแบบสุญญากาศของเราให้การป้องกันที่ดีเยี่ยมต่อความผิดปกติของมอเตอร์ และไม่จำเป็นต้องจัดการก๊าซ ทำให้การบำรุงรักษาช่างไฟฟ้าในโรงงานทำได้ง่ายขึ้น

โรงงานของเราให้คำปรึกษาในการเลือกสื่อฟรี โดยพิจารณาจากการศึกษาข้อบกพร่องและแผนผังโรงงานของคุณ นอกจากนี้เรายังมีการฝึกอบรมเกี่ยวกับขั้นตอนการบำรุงรักษาเฉพาะสำหรับเบรกเกอร์ไฟฟ้าแรงสูงแต่ละประเภทอีกด้วย สำหรับโรงงานที่มีอยู่ เราสามารถประเมินความเสี่ยงเพื่อพิจารณาว่าการอัพเกรดจากน้ำมันหรือเทคโนโลยีสุญญากาศรุ่นเก่าไปเป็น SF6 หรือการออกแบบสุญญากาศที่ทันสมัยของเราจะปรับปรุงการป้องกันและลดเวลาหยุดทำงานหรือไม่ บริษัท ลูกเกา พาวเวอร์ จำกัด ประสบความสำเร็จในการปรับปรุงสถานีย่อยทางอุตสาหกรรมมากกว่า 300 แห่ง และลูกค้าของเรารายงานความน่าเชื่อถือในการป้องกันที่ได้รับการปรับปรุงและค่าบำรุงรักษาที่ลดลงอย่างต่อเนื่องหลังจากอัปเกรดเป็นเบรกเกอร์ไฟฟ้าแรงสูงของเรา

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: เบรกเกอร์ไฟฟ้าแรงสูงสามารถป้องกันอุปกรณ์อุตสาหกรรมจากข้อผิดพลาดของการลัดวงจรได้เร็วแค่ไหน

คำตอบ: เวลาการป้องกันทั้งหมดคือผลรวมของเวลาตรวจจับรีเลย์ เวลากลไกของเบรกเกอร์ และเวลาหยุดชะงักของส่วนโค้ง เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงของเราซึ่งจับคู่กับรีเลย์ดิจิตอล สามารถแก้ไขข้อผิดพลาดได้ภายใน 45 ถึง 55 มิลลิวินาที ตั้งแต่การเริ่มต้นข้อผิดพลาดไปจนถึงการหยุดชะงักครั้งสุดท้าย ซึ่งเร็วพอที่จะจำกัดพลังงานที่ปล่อยผ่าน (I²t) ให้อยู่ในระดับที่ป้องกันการเสียรูปของขดลวดในหม้อแปลงและความเสียหายของแถบโรเตอร์ในมอเตอร์ ตัวอย่างเช่น มอเตอร์ 13.8 kV ที่มีกระแสไฟฟ้าฟอลต์ 25 kA จะได้รับพลังงานเพียง 28 MJ หากเคลียร์ใน 50 ms เทียบกับ 140 MJ หากเคลียร์ใน 250 ms ความแตกต่างนี้เป็นเส้นแบ่งระหว่างความเสียหายที่ซ่อมแซมได้และการเปลี่ยนอุปกรณ์ทั้งหมด

คำถามที่ 2: อะไรคือสัญญาณบ่งชี้ว่าเบรกเกอร์ไฟฟ้าแรงสูงไม่สามารถปกป้องอุปกรณ์ได้อย่างเหมาะสม?

คำตอบ: สัญญาณทั่วไปได้แก่: การสะดุดสะดุดบ่อยครั้ง (บ่งชี้ถึงการตั้งค่ารีเลย์ที่ไม่ถูกต้องหรือหน้าสัมผัสที่สึกหรอ); การสะสมของคาร์บอนที่มองเห็นได้บนตู้เบรกเกอร์ (สำหรับเบรกเกอร์อากาศหรือน้ำมัน) แรงดันแก๊ส SF6 ต่ำกว่าค่าที่ตั้งไว้ของสัญญาณเตือน (สำหรับเบรกเกอร์ SF6) และการสั่นสะเทือนหรือเสียงรบกวนมากเกินไประหว่างการทำงาน สิ่งสำคัญที่สุดคือ หากคุณประสบปัญหาอุปกรณ์ขัดข้อง (สายไฟไหม้ ฟิวส์หม้อแปลงขาด หรือขดลวดมอเตอร์เสียหาย) แม้ว่าเบรกเกอร์จะทำงาน การประสานงานในการป้องกันอาจไม่เพียงพอ โรงงานของเรามีบริการตรวจสอบการป้องกัน: เราจะตรวจสอบการตั้งค่ารีเลย์ เวลาเบรกเกอร์ และระดับความผิดปกติเพื่อระบุช่องว่าง เราขอแนะนำให้ทำการทดสอบเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงเป็นประจำทุกปี รวมถึงการทดสอบเวลา การวัดความต้านทานหน้าสัมผัส และการทดสอบไดอิเล็กทริก เพื่อให้แน่ใจว่าจะทำงานตามที่ออกแบบไว้ระหว่างเกิดข้อผิดพลาด

คำถามที่ 3: เบรกเกอร์ไฟฟ้าแรงสูงสามารถป้องกันการโอเวอร์โหลดและการลัดวงจรได้หรือไม่?

คำตอบ: ได้ ผ่านองค์ประกอบการป้องกันแบบคู่ องค์ประกอบกระแสเกินเวลาผกผันจะป้องกันการโอเวอร์โหลดอย่างต่อเนื่อง (เช่น มอเตอร์ที่ทำงานที่ 110 เปอร์เซ็นต์ของกระแสที่กำหนด) การสะดุดหลังจากการหน่วงเวลาเพื่อให้เกิดการโอเวอร์โหลดที่ไม่เป็นอันตราย องค์ประกอบทันทีป้องกันการลัดวงจรสะดุดโดยไม่ชักช้า เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงของเรามาพร้อมกับทริปยูนิตที่ช่วยให้ตั้งค่าทั้งสององค์ประกอบแยกกัน สำหรับตัวป้อนมอเตอร์ เส้นโค้งเวลาผกผันจะประสานกับขีดจำกัดความร้อนของมอเตอร์ และองค์ประกอบทันทีจะถูกตั้งค่าไว้เหนือกระแสเริ่มต้นเพื่อหลีกเลี่ยงการสะดุดที่น่ารำคาญ สำหรับตัวป้อนหม้อแปลง เส้นโค้งเวลาผกผันจะประสานกับเส้นโค้งการกระตุ้นมากเกินไปและความเสียหายจากความร้อนของหม้อแปลง

คำถามที่ 4: กลไกการทำงานของเครื่องตัดกระแสไฟฟ้าแรงสูงส่งผลต่อประสิทธิภาพการป้องกันอย่างไร

คำตอบ: กลไกการทำงานจะกำหนดความเร็วและความน่าเชื่อถือของการเปิดหน้าสัมผัส กลไกที่ทำงานด้วยสปริงของเรา (สำหรับแรงดันสูงสุด 36 kV) สามารถเปิดหน้าสัมผัสได้ภายใน 28 ms ในขณะที่กลไกไฮดรอลิกของเรา (สำหรับ 145 kV ขึ้นไป) จะเปิดได้ภายใน 32 ms การเปิดเร็วขึ้นจะช่วยลดเวลาการอาร์คและเวลาในการเคลียร์ทั้งหมด ที่สำคัญกว่านั้นกลไกจะต้องสามารถเปิดได้แม้ว่าแหล่งจ่ายไฟเสริมจะล้มเหลวก็ตาม กลไกสปริงของเราจะกักเก็บพลังงานโดยกลไก ดังนั้นจึงสามารถทำงานได้โดยไม่ต้องใช้พลังงานจากภายนอก กลไกไฮดรอลิกใช้ตัวสะสมที่เก็บพลังงานด้วย เราขอแนะนำให้ทดสอบการชาร์จและเวลาเปิดของกลไกทุกปี เนื่องจากการสึกหรออาจทำให้เวลาเปิดนานขึ้นตลอดอายุการใช้งานของเบรกเกอร์ บริษัท ลูกเกา พาวเวอร์ จำกัด ให้บริการซ่อมแซมกลไกเพื่อคืนเวลาเปิดทำการตามข้อกำหนดของโรงงาน

คำถามที่ 5: Lugao Power Co.,Ltd. สนับสนุนอะไรบ้าง เสนอเพื่อให้แน่ใจว่าเบรกเกอร์ไฟฟ้าแรงสูงของเราจะปกป้องอุปกรณ์อุตสาหกรรมของเราอย่างเหมาะสมหรือไม่

คำตอบ: เราให้การสนับสนุนแบบ end-to-end: การศึกษาการประสานงานการป้องกันฟรีโดยใช้ข้อมูลระบบของคุณ การควบคุมดูแลการติดตั้งและการว่าจ้างนอกสถานที่ การฝึกอบรมสำหรับเจ้าหน้าที่ซ่อมบำรุงของคุณเกี่ยวกับการตั้งค่ารีเลย์ การทดสอบเวลา และการจัดการ SF6 (ถ้ามี) และสายด่วนด้านเทคนิคตลอด 24 ชั่วโมง นอกจากนี้เรายังเสนอบริการตรวจสอบสภาพโดยที่เราเข้าถึงข้อมูลการวินิจฉัยของเบรกเกอร์ของคุณจากระยะไกล (ผ่านโมดูลการสื่อสารเสริม) และส่งรายงานเป็นระยะเกี่ยวกับการสึกหรอของหน้าสัมผัส แนวโน้มเวลาทำงาน และแรงดันแก๊ส ในกรณีที่เกิดข้อผิดพลาด เราสามารถวิเคราะห์บันทึกเหตุการณ์ของเบรกเกอร์เพื่อตรวจสอบว่าการป้องกันทำงานอย่างถูกต้องหรือจำเป็นต้องปรับเปลี่ยนหรือไม่ โรงงานของเรามีสินค้าคงคลังอะไหล่ที่ครอบคลุมสำหรับเบรกเกอร์ไฟฟ้าแรงสูงทุกรุ่นของเรา เพื่อให้มั่นใจว่าชิ้นส่วนทดแทนใดๆ จะสามารถจัดส่งได้ทั่วโลกภายใน 48 ชั่วโมง กับ Lugao Power Co.,Ltd. คุณจะได้ไม่เพียงแค่เบรกเกอร์เท่านั้น แต่ยังเป็นพันธมิตรด้านการปกป้องที่สมบูรณ์อีกด้วย

สรุป: ปกป้องทรัพย์สินทางอุตสาหกรรมของคุณด้วยเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูง Lugao Power

อุปกรณ์อุตสาหกรรมแสดงถึงการลงทุนจำนวนมหาศาล และการปกป้องอุปกรณ์จากข้อผิดพลาดทางไฟฟ้าถือเป็นสิ่งสำคัญสำหรับความต่อเนื่องในการปฏิบัติงานและความสามารถในการทำกำไร เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงผ่านการตรวจจับข้อผิดพลาดอย่างรวดเร็ว การทำงานของกลไกที่รวดเร็ว และการดับอาร์กที่มีประสิทธิภาพ จำกัดพลังงานการทำลายล้างของการลัดวงจรและการโอเวอร์โหลด ตามที่เรามีรายละเอียด ความเร็วของการหยุดชะงัก การประสานงานของรีเลย์ และการเลือกสื่อดับอาร์ก ล้วนมีบทบาทสำคัญในการลดความเสียหายของอุปกรณ์ โรงงานของเราที่ Lugao Power Co.,Ltd. ได้ออกแบบเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงอย่างครอบคลุม ตั้งแต่ประเภทสุญญากาศ 12 kV สำหรับตัวป้อนมอเตอร์ ไปจนถึงยูนิต 145 kV SF6 สำหรับสถานีย่อยหลัก ซึ่งแต่ละประเภทได้รับการออกแบบเพื่อให้การป้องกันระดับสูงสุดสำหรับงานอุตสาหกรรมเฉพาะของคุณ

อย่าปล่อยให้อุปกรณ์ของคุณเสี่ยงต่อโอกาสติดต่อ บริษัท ลูกเกา พาวเวอร์ จำกัด วันนี้เพื่อประเมินการป้องกันฟรี จัดเตรียมไดอะแกรมบรรทัดเดียว ระดับกระแสไฟฟ้าขัดข้อง และประเภทอุปกรณ์ แล้ววิศวกรป้องกันของเราจะจัดส่งรายงานที่กำหนดเองพร้อมรุ่นเบรกเกอร์ที่แนะนำ การตั้งค่ารีเลย์ และแผนการประสานงาน ผลิตภัณฑ์เบรกเกอร์ไฟฟ้าแรงสูงทั้งหมดของเรามาพร้อมกับการรับประกัน 3 ปี การฝึกอบรมถึงสถานที่ และทีมสนับสนุนทางเทคนิคตลอด 24 ชั่วโมงทุกวันขอรับการตรวจสอบการป้องกันฟรีตอนนี้จาก Lugao Power Co.,Ltd. และรับรองว่าทรัพย์สินทางอุตสาหกรรมของคุณปลอดภัยด้วยเทคโนโลยีเบรกเกอร์ไฟฟ้าแรงสูงที่ดีที่สุดที่มีอยู่ ลงทุนในความคุ้มครอง ลงทุนในความอุ่นใจ
