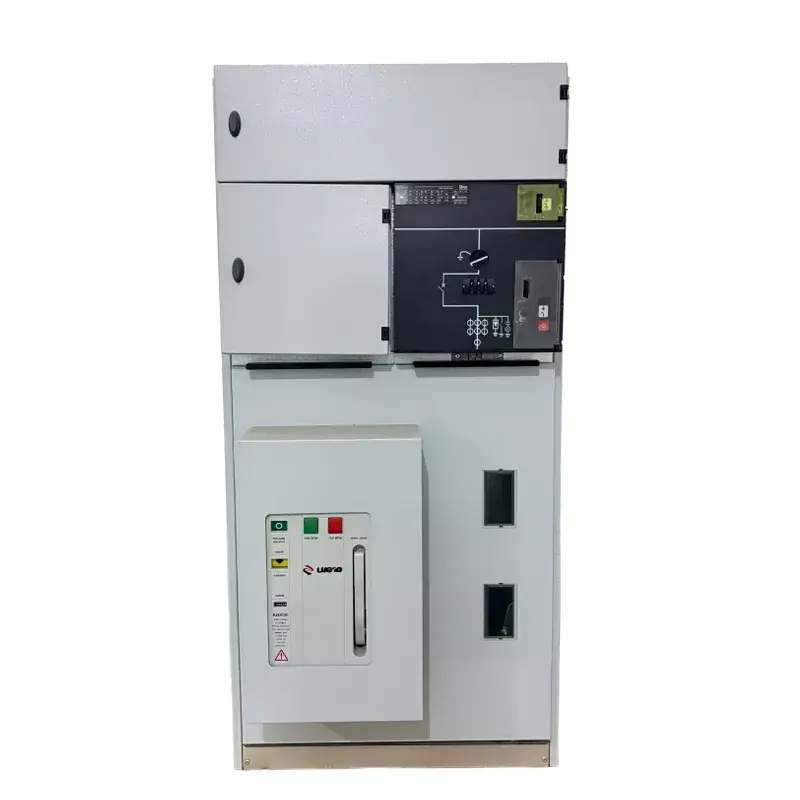

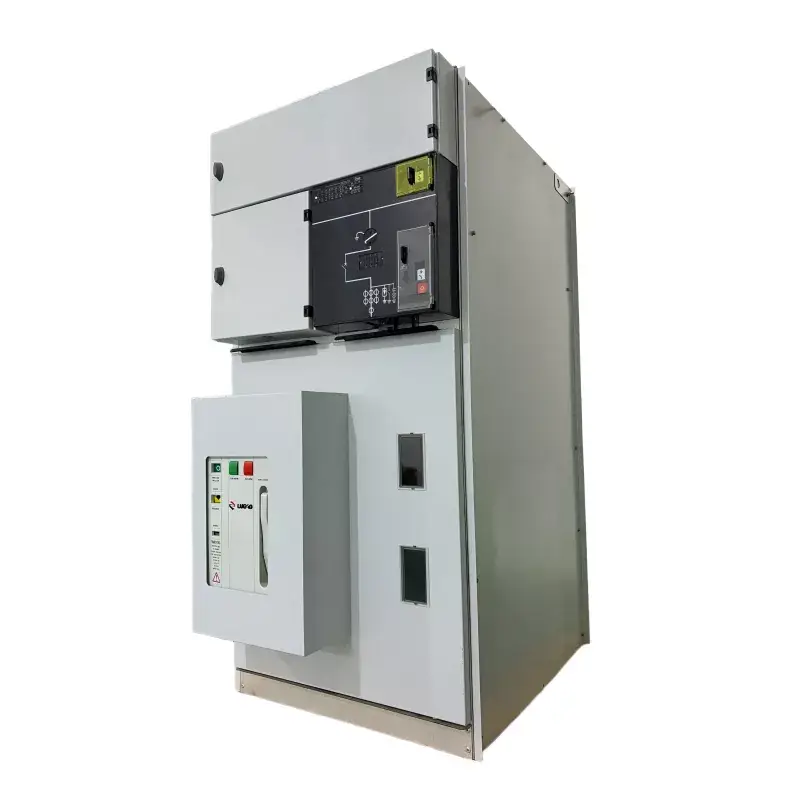

SM6 แผงสวิตช์เกียร์ยูนิตหลักของวงแหวนหุ้มฉนวนแก๊สในร่มพร้อม VCB

แผงสวิตช์เกียร์ยูนิตหลักวงแหวนหุ้มแก๊สภายใน LGSM6 พร้อม VCB เป็นยูนิตหลักแบบวงแหวนที่ใช้อากาศเป็นสื่อกลางฉนวน และติดตั้งเบรกเกอร์วงจรสุญญากาศประสิทธิภาพสูง (VCB) พิกัดแรงดันไฟฟ้าครอบคลุม 10kV, 12kV และ 24kV เนื่องจากใช้อากาศเป็นสื่อกลางในการฉนวน จึงไม่จำเป็นต้องมีการตรวจสอบก๊าซหรือการบำบัดฟื้นฟู มีการใช้กันอย่างแพร่หลายในสถานการณ์ต่างๆ เช่น สถานประกอบการอุตสาหกรรมและเหมืองแร่ การจ่ายไฟฟ้าที่อยู่อาศัย และห้องจ่ายพลังงานลมและพลังงานแสงอาทิตย์ ยอดขายต่อปีเกิน 3,000 หน่วย และโซลูชั่นหลักจะถูกเก็บไว้ในสต็อกเพื่อให้แน่ใจว่ามีการจัดส่งที่รวดเร็ว

ส่งคำถาม

รายละเอียดสินค้า

แผงสวิตช์เกียร์ยูนิตหลักวงแหวนหุ้มฉนวนก๊าซในร่ม LGSM6 พร้อม VCB เป็นยูนิตหลักวงแหวนแบบปิดอย่างสมบูรณ์ซึ่งใช้ก๊าซ SF6 เป็นสื่อฉนวนหลัก คุณลักษณะหลักของมันคือการรวมเบรกเกอร์วงจรสุญญากาศ (VCB) ภายในห้องแก๊สที่ปิดสนิท สิ่งนี้ยังคงรักษาข้อดีของสวิตช์เกียร์แบบหุ้มฉนวนแก๊ส เช่น ขนาดที่เล็กและการทำงานที่ไม่ต้องบำรุงรักษา ในขณะเดียวกันก็ยังมีความสามารถในการทำลายสูงและความเหมาะสมสำหรับการใช้งานเบรกเกอร์วงจรสุญญากาศบ่อยครั้ง ดังนั้นจึงเหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมและเหมืองแร่ การจ่ายพลังงานที่อยู่อาศัย การผลิตพลังงานลมและพลังงานแสงอาทิตย์ และสถานีไฟฟ้าย่อยต่างๆ ในฐานะผู้ผลิต GIS RMU ระดับมืออาชีพ โซลูชันสวิตช์เกียร์ของ Lugao ปฏิบัติตามมาตรฐานสากลอย่าง IEC, ISO และ CE อย่างสมบูรณ์ จึงรับประกันการยอมรับในระดับโลกและการดำเนินงานที่เชื่อถือได้ในสถานการณ์การกระจายพลังงานต่างๆ

พารามิเตอร์ทางเทคนิคหลัก

เลขที่	รายการ		หน่วย	พารามิเตอร์
1	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ		กิโลโวลต์	12	24	36	40.5
2	จัดอันดับปัจจุบัน		A	630/1250
3	จัดอันดับความถี่		เฮิรตซ์	50/60
4	ความถี่กำลังไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า	มูลค่ารวม	กิโลโวลต์	42	55	80	95
		จุดพัก		48	65	95	110
5	Lightning Impulse ทนต่อแรงดันไฟฟ้า	มูลค่ารวม	กิโลโวลต์	75	125/150	170	95
		จุดพัก		85	150/160	185	215
6	จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ	วงจรหลัก	เคเอ	25/2 วินาที
		วงจรกราวด์		25/2 วินาที
7	จัดอันดับสูงสุดทนต่อปัจจุบัน		เคเอ	63			50
8	จัดอันดับการโอนปัจจุบัน		A	13.00~17.00
9	พิกัดโหลดปิดปัจจุบันที่แตกหัก		A	630
10	กระแสไฟชาร์จทำลายสายเคเบิลที่ได้รับการจัดอันดับ		A	50/10
11	กระแสไฟแตกของหม้อแปลงที่ไม่ได้โหลด		A	20
12	การชาร์จสายเคเบิลกราวด์ผิดปกติ กระแสไฟฟ้ารั่ว		A	100			80
13	จัดอันดับกระแสไฟลัดวงจร		เคเอ	20
14	จัดอันดับกระแสปิดลัดวงจร		เคเอ	63			50
15	ระดับการป้องกัน			IP3X
16	โหลดอายุการใช้งานของสวิตช์		เวลา	5000
17	อายุการใช้งานสวิตช์กราวด์		เวลา	5000

แผนผังโครงการทั่วไป：

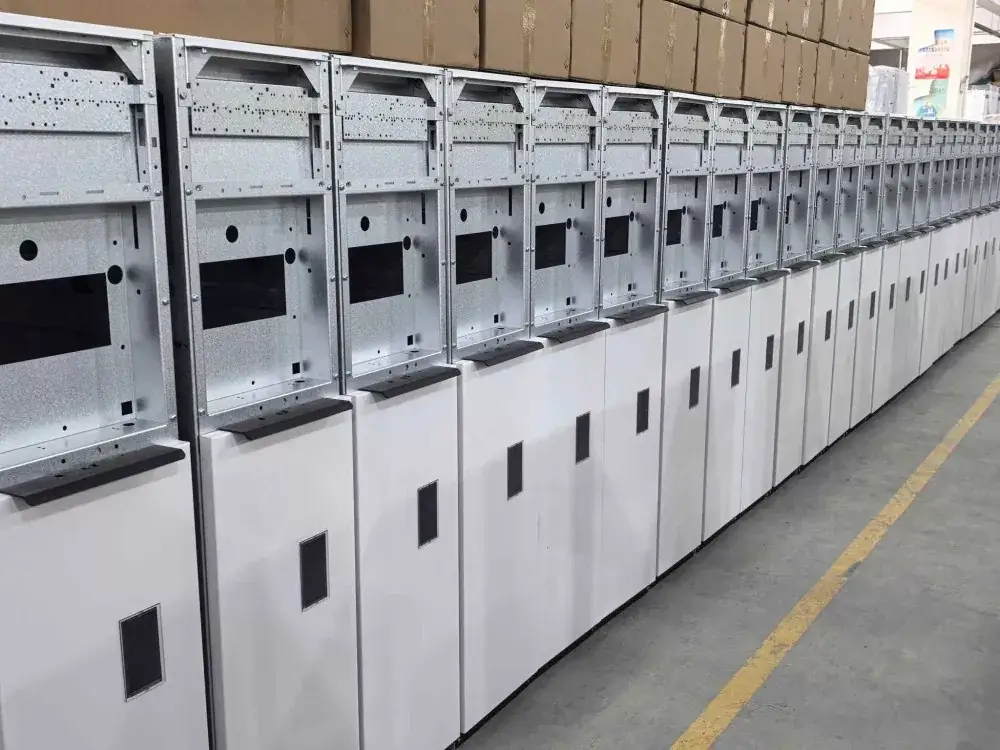

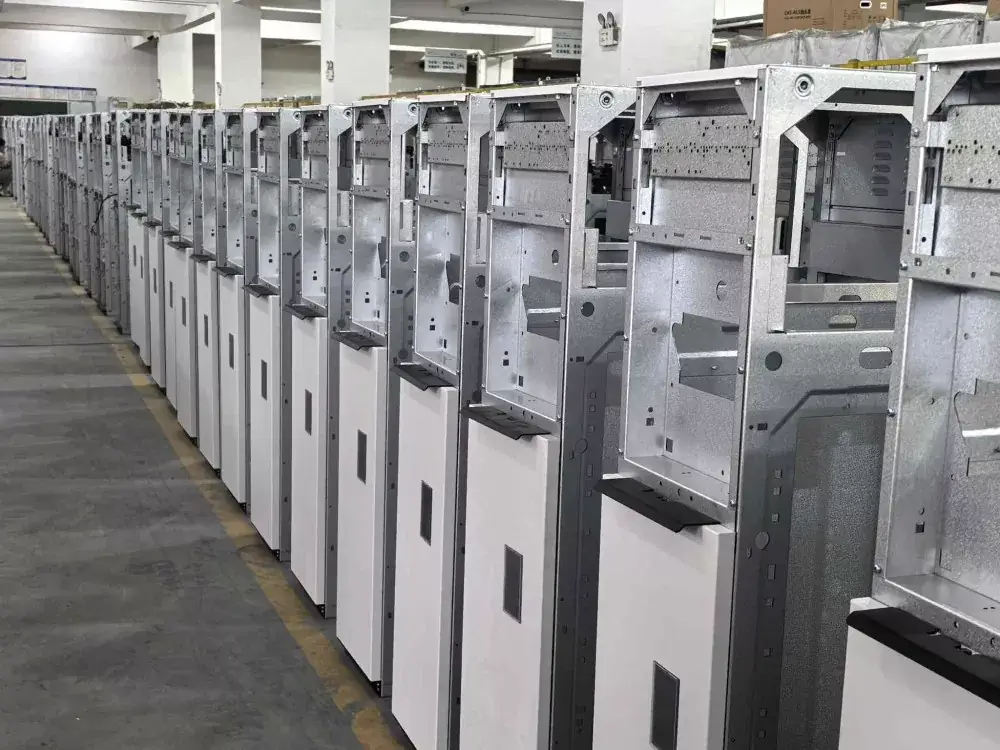

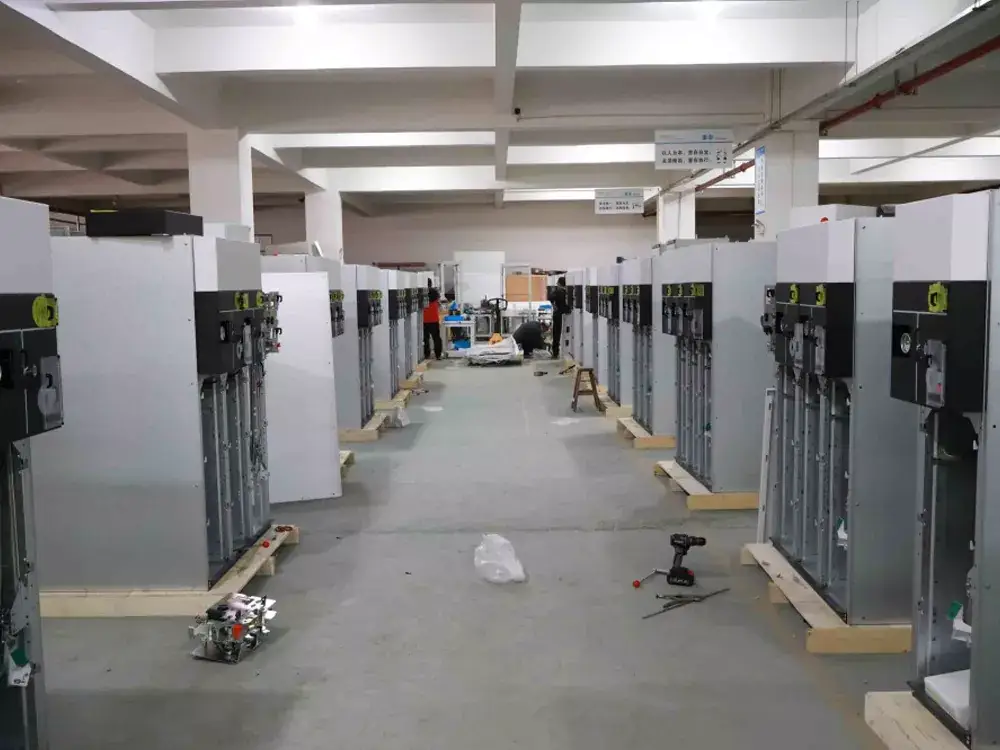

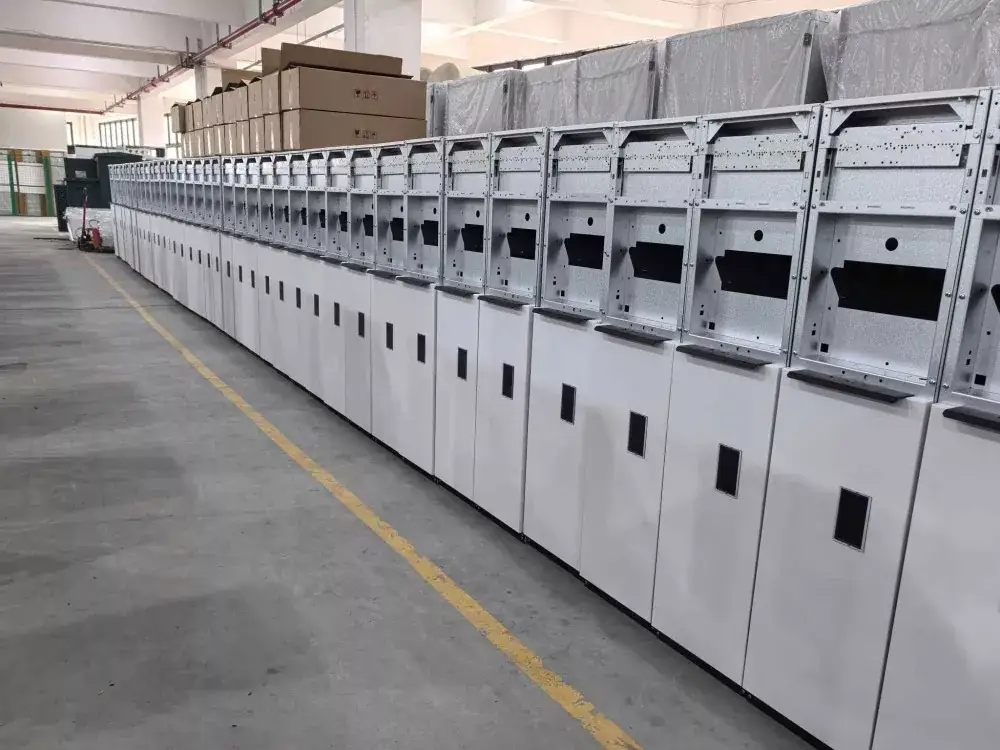

การถ่ายทำในโรงงาน：

คุณสมบัติเทคโนโลยีหลัก:

1. ใช้แผงสวิตช์เกียร์ยูนิตหลักของวงแหวนหุ้มแก๊สในร่ม LGSM6 พร้อม VCB ซึ่งช่วยลดการอาร์กในวงจรหลักและมีอายุการใช้งานทางไฟฟ้าที่ยาวนาน เซอร์กิตเบรกเกอร์สุญญากาศทั้งหมดถูกปิดผนึกไว้ในห้องแก๊สสแตนเลสที่เต็มไปด้วยก๊าซ SF6 ซึ่งแยกออกจากสภาพแวดล้อมภายนอกได้อย่างสมบูรณ์และปรับปรุงความน่าเชื่อถือของฉนวน

2. ส่วนประกอบที่มีกระแสไฟฟ้าแรงสูงทั้งหมด เช่น บัสบาร์ สวิตช์ตัดการเชื่อมต่อ เบรกเกอร์วงจรสุญญากาศ และหม้อแปลงกระแส จะถูกปิดผนึกไว้ภายในห้องแก๊ส โดยไม่ต้องบำรุงรักษาตลอดอายุการใช้งาน และไม่มีการทำความสะอาดส่วนประกอบฉนวน

3. ขนาดกะทัดรัดสามารถประหยัดพื้นที่ของห้องจ่ายไฟฟ้าได้อย่างมาก ทำให้เหมาะอย่างยิ่งสำหรับสถานีย่อยสำเร็จรูปหรือโครงการที่มีพื้นที่จำกัด

4. มีการเชื่อมต่อทางกลห้าข้อเพื่อป้องกันการทำงานผิดพลาด กล่องอากาศมีช่องระบายแรงดันตามทิศทางเพื่อความปลอดภัยในการปฏิบัติงาน

5. สงวนอินเทอร์เฟซสำหรับการทำงานทางไฟฟ้าและระบบอัตโนมัติเพื่อให้ตรงตามข้อกำหนดของเครือข่ายการกระจายอัจฉริยะ

สถานการณ์การใช้งาน:

ภาคอุตสาหกรรม: การจ่ายไฟฟ้าของโรงงาน, การขุด

ภาคการก่อสร้าง: อาคารพาณิชย์ อาคารสูง ชุมชนที่อยู่อาศัย

พลังงานใหม่: การผลิตพลังงานลม โรงไฟฟ้าพลังงานแสงอาทิตย์

โครงสร้างพื้นฐาน: สนามบิน รถไฟใต้ดิน

อุปทานและบริการ

สินค้าคงคลังและการจัดส่ง: เรารักษาสินค้าคงคลังจำนวนมาก คำสั่งซื้อปกติจะจัดส่งภายในประมาณ 10 วัน

บริการหลังการขาย: เราให้การตอบสนองตลอด 24 ชั่วโมงและสนับสนุนคำแนะนำในการติดตั้งและการว่าจ้างนอกสถานที่

บริการที่กำหนดเอง: เราสามารถจัดหาโซลูชันสำหรับแผงสวิตช์เกียร์ยูนิตหลักของวงแหวนหุ้มฉนวนแก๊สในร่ม LGSM6 ที่ไม่ได้มาตรฐานพร้อม VCB ตามความต้องการของลูกค้า เช่น ระดับแรงดันไฟฟ้าพิเศษ รูปแบบการป้องกันรอง และการเชื่อมต่อตู้แบบขนาน
