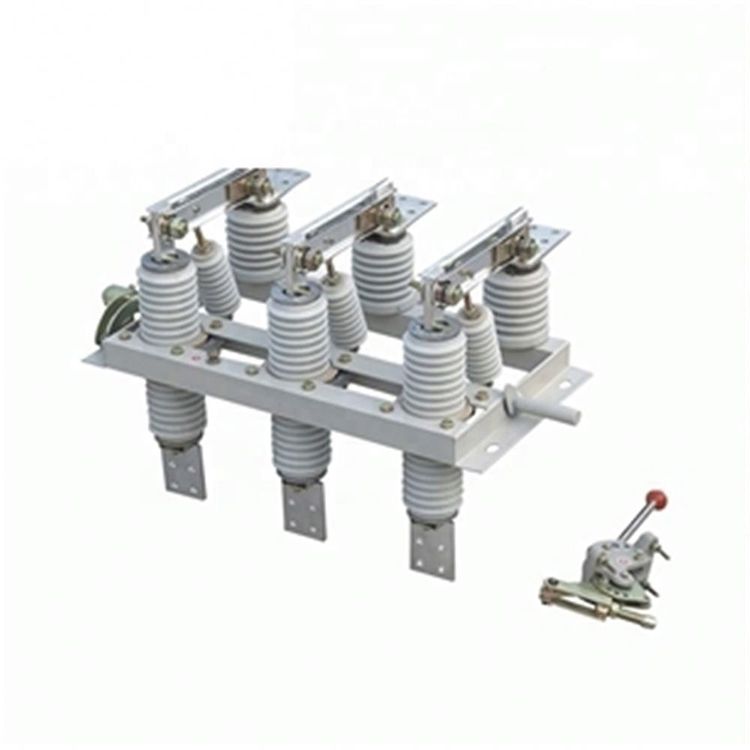

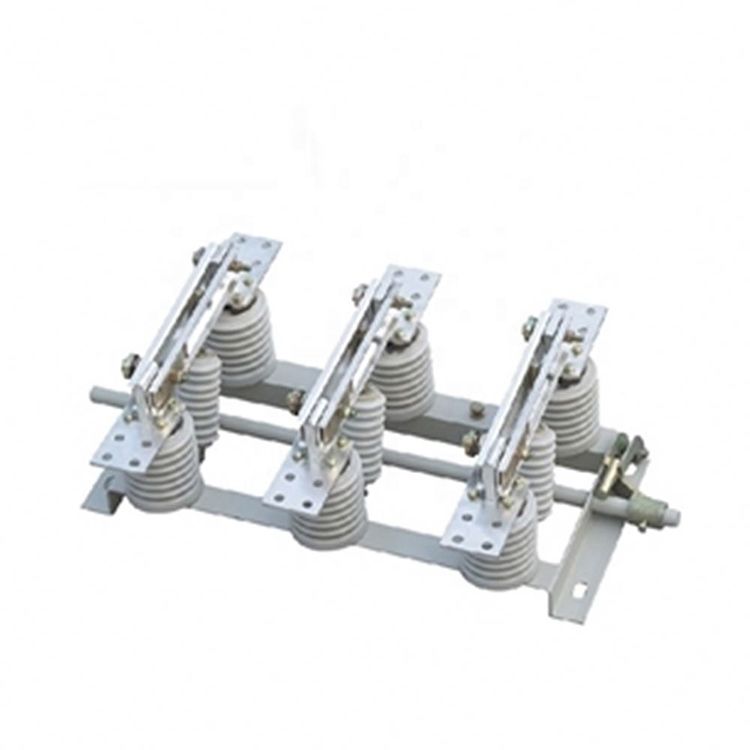

Lugao ผู้ผลิตชั้นนำของสวิตช์แยกไฟฟ้าแรงสูงในร่ม 10KV ขอแนะนำซีรีส์ GN19-12 ครอบคลุมประเภท 400, 630, 1000 และ 1250 ส่วนที่เป็นสื่อกระแสไฟฟ้าของสวิตช์ตัดการเชื่อมต่อเหล่านี้ได้รับการยึดอย่างแน่นหนากับฐานโดยใช้ฉนวนเสาสองตัวสำหรับ แต่ละเฟส (ประเภท GN19-12C/400, 630, 1000, 1250 มีฉนวนเสาหนึ่งอันและฉนวนปลอกพอร์ซเลนหนึ่งอัน) มีการติดตั้งสามเฟสแบบขนาน และส่วนที่เป็นสื่อกระแสไฟฟ้าประกอบด้วยหน้าสัมผัสคงที่ของมีดหน้าสัมผัสและตัวจับหน้าสัมผัส (หรือแท่งนำไฟฟ้า) มีดหน้าสัมผัสของแต่ละเฟสเชื่อมโยงกับตรงกลางของฉนวนไท ซึ่งติดตั้งอยู่บนฐานของสปินเดิล แกนหมุนเชื่อมต่อกับก้านสูบ (จัดทำโดยผู้ใช้) และกลไกการเคลื่อนย้ายประเภท CS6-1 ผ่านด้ามจับ

มีดเชื่อมต่อถูกสร้างขึ้นอย่างชาญฉลาดจากแผ่นทองแดงเจาะรูสองแผ่น ช่วยเพิ่มทั้งการกระจายความร้อนและความแข็งแรงเชิงกล การออกแบบนี้ไม่เพียงเพิ่มพื้นที่กระจายความร้อนของมีดสัมผัส ลดอุณหภูมิด้านล่าง แต่ยังช่วยเพิ่มความแข็งแรงทางกล เพิ่มเสถียรภาพแบบไดนามิกของสวิตช์ ปลายด้านหนึ่งของมีดหน้าสัมผัสติดอยู่กับบล็อกหน้าสัมผัส (หรือบนแกนนำไฟฟ้า) โดยใช้สลักเกลียว (รถของ Shaw) สำหรับ GN19-12/1000, 1250 แผ่นล็อคแม่เหล็กจะรวมอยู่ในพื้นที่หน้าสัมผัส เพื่อเพิ่มแรงดึงดูดระหว่างมีดหน้าสัมผัสร่องทั้งสองระหว่างกระแสไฟฟ้าลัดวงจรขนาดใหญ่ สวิตช์ตัดการเชื่อมต่อ GN19-12/400, 630 มีขีดจำกัดกระแสไฟฟ้าผ่านเล็กน้อย ทำให้ไม่ต้องใช้แผ่นล็อคแม่เหล็ก วางใจ Lugao สำหรับโซลูชันที่ล้ำหน้าและเชื่อถือได้สำหรับสวิตช์แยกไฟฟ้าแรงสูง

สภาพแวดล้อมการทำงาน

1 อุณหภูมิแวดล้อม: ขีดจำกัดบน: +40°C; ขีดจำกัดล่าง: -15°C;

2 ระดับความสูงไม่เกิน 1,000 ม.

3 สำหรับความชื้นในอากาศสัมพัทธ์ ค่าเฉลี่ยรายวันไม่เกิน 95% และค่าเฉลี่ยรายเดือนไม่เกิน 90%

4 ความรุนแรงของแผ่นดินไหวไม่เกิน 8 องศา

5 ติดตั้งในสถานที่ที่ไม่มีไฟ ความเสี่ยงต่อการระเบิด การกัดกร่อนของสารเคมี และการสั่นสะเทือนที่รุนแรง

6 สถานที่ติดตั้งต้องปราศจากสารไวไฟ ความเสี่ยงในการระเบิด การกัดกร่อนของสารเคมี และ
