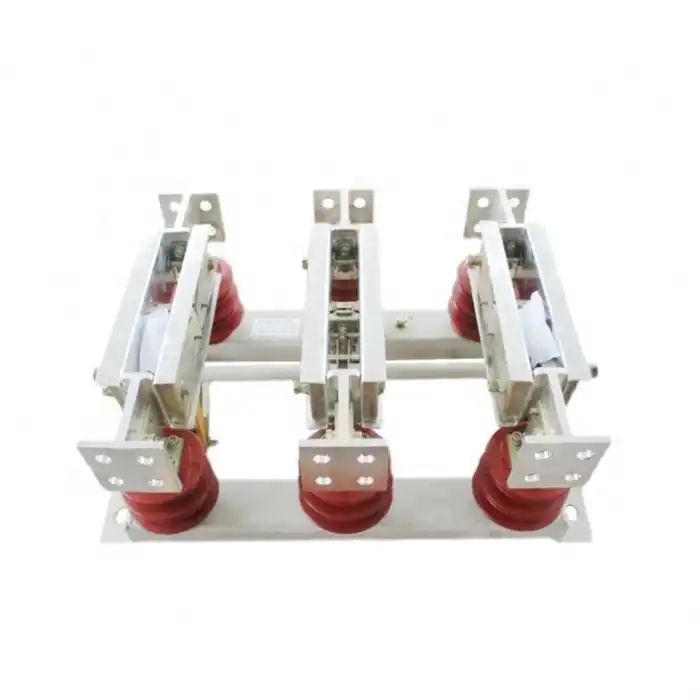

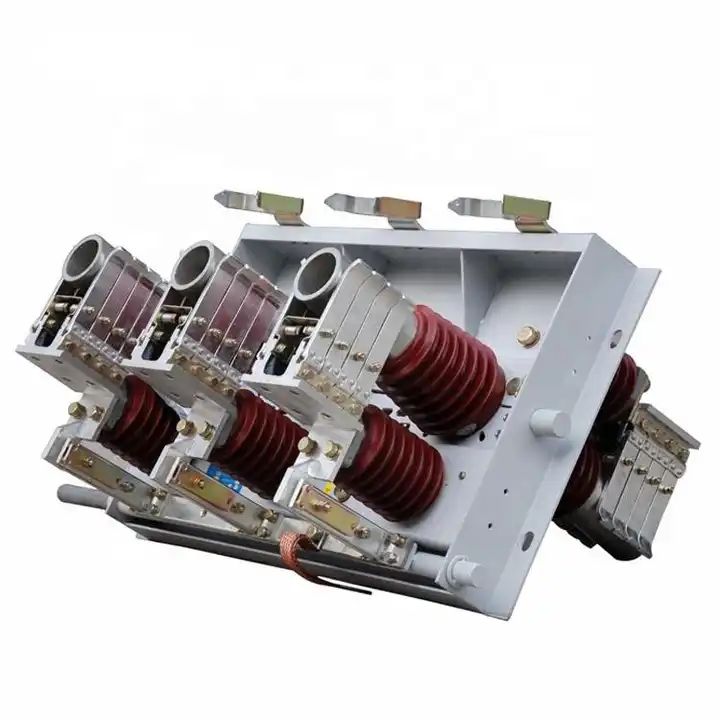

สวิตช์ตัดการเชื่อมต่อชนิดในร่ม 15KV

LuGao ย่อมาจากผู้ผลิตสวิตช์ตัดการเชื่อมต่อประเภทในร่ม 15KV โดยเฉพาะ ตัวตัดการเชื่อมต่อ GN22-12(C) เป็นสวิตช์เกียร์ไฟฟ้าแรงสูงภายในอาคารที่ออกแบบมาเพื่อใช้ในระบบไฟฟ้าที่มี AC สามเฟส 50Hz และแรงดันไฟฟ้าพิกัดที่ 12kV หน้าที่หลักคือเชื่อมต่อ ปลด หรือสลับสายไฟภายใต้สภาวะแรงดันไฟฟ้าเมื่อไม่มีโหลดบนอุปกรณ์

ส่งคำถาม

รายละเอียดสินค้า

Lugao เป็นผู้จัดจำหน่ายสวิตช์ตัดการเชื่อมต่อประเภทในร่ม 15KV สวิตช์ตัดการเชื่อมต่อแรงดันสูงในร่ม GN22-12 เหมาะสำหรับแรงดันไฟฟ้าพิกัด 10kV, AC สามเฟส 50Hz และใช้ในสวิตช์เกียร์ไฟฟ้าแรงสูงภายในระบบไฟฟ้าเป็นเบรกเกอร์ ภายใต้สภาวะแรงดันไฟฟ้าที่ไม่มีโหลด สวิตช์มีการออกแบบโครงสร้างที่แปลกใหม่ สมเหตุสมผล และมีเอกลักษณ์เฉพาะตัว ใช้วิธีการล็อคด้วยการกระทำสองขั้นตอน ซึ่งให้เสถียรภาพไดนามิกและความร้อนที่ดีเยี่ยมโดยใช้แรงในการทำงานต่ำ การใช้อีพอกซีเรซิน ฉนวน และแปรงเคลือบเงิน พร้อมด้วยวัสดุและกระบวนการใหม่ ช่วยให้มั่นใจได้ถึงการนำไฟฟ้าที่ดี ขนาดกะทัดรัด และน้ำหนักเบา จอเทอร์มินัลขาออกช่วยให้เชื่อมต่อกับเซอร์กิตเบรกเกอร์สุญญากาศและเซอร์กิตเบรกเกอร์น้ำมันได้ง่าย ช่วยลดปริมาตรของตู้สวิตช์ ลดข้อต่อการเปลี่ยนผ่าน และลดต้นทุน

สภาพแวดล้อมการทำงานของสวิตช์ตัดการเชื่อมต่อชนิดในร่ม 15KV

วิธีการติดตั้ง: ติดตั้งด้านข้าง, ติดตั้งตรงกลาง

อุณหภูมิอากาศแวดล้อม: ขีดจำกัดบน +40C, ขีดจำกัดล่าง -30C; -

ระดับความสูง: ≤2000m (หากจำเป็นต้องเพิ่มระดับความสูง ควรเพิ่มระดับฉนวนที่กำหนดตามนั้น)

แรงดันลม: ไม่เกิน 700Pa (เทียบเท่าความเร็วลม 34 เมตร/วินาที)

ความกว้าง: ความรุนแรงของแผ่นดินไหว 8 องศา;

ระดับการปนเปื้อน: Class I;

ความแตกต่างของอุณหภูมิสูงสุดรายวัน: ไม่เกิน 25C

ข้อมูลจำเพาะสวิตช์ตัดการเชื่อมต่อชนิดในร่ม 15KV

รายการ		หน่วย	ข้อมูล
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ		กิโลโวลต์	12
ความถี่ที่กำหนด		เฮิรตซ์	50
จัดอันดับปัจจุบัน		A	16.00~2000	2500~3150
จัดอันดับเวลาสั้น ๆ ทนต่อกระแส		เคเอ	40	50
จัดอันดับสูงสุดทนกระแส		เคเอ	100	125
จัดอันดับระยะเวลาลัดวงจร		s	4
ระดับฉนวนที่กำหนด	ความถี่กำลังไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า	กิโลโวลต์	เสาต่อเสาและเสาถึงพื้น 42 แตกหัก 40
	แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า (สูงสุด)	กิโลโวลต์	ระหว่างเสาและเสาถึงพื้น 75 แตกหัก 85
