สวิตช์ตัดการเชื่อมต่อประเภทในร่ม 24KV

LuGao มีความภาคภูมิใจในฐานะผู้ผลิตสวิตช์ตัดการเชื่อมต่อประเภทในร่ม 24KV โดยเฉพาะ สวิตช์ตัดการเชื่อมต่อไฟฟ้าแรงสูงภายในอาคาร GN19-12(C) ได้รับการออกแบบอย่างพิถีพิถันสำหรับระบบไฟฟ้าที่ทำงานที่แรงดันไฟฟ้าพิกัด 12kV และ AC 50/60Hz การออกแบบประกอบด้วยกลไกการทำงานแบบแมนนวล CS6-1 ซึ่งให้บริการตามวัตถุประสงค์เฉพาะในการทำลายและสร้างวงจรภายใต้สภาวะที่ไม่มีโหลด ด้วยรูปแบบเพิ่มเติม เช่น ประเภทมลพิษ ประเภทระดับความสูง และประเภทแสดงพลังงาน สวิตช์นี้ได้รับการปรับแต่งให้ตรงตามข้อกำหนดด้านสิ่งแวดล้อมและการปฏิบัติงานที่หลากหลาย เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและความสามารถในการปรับตัวในการตั้งค่าต่างๆ

ส่งคำถาม

รายละเอียดสินค้า

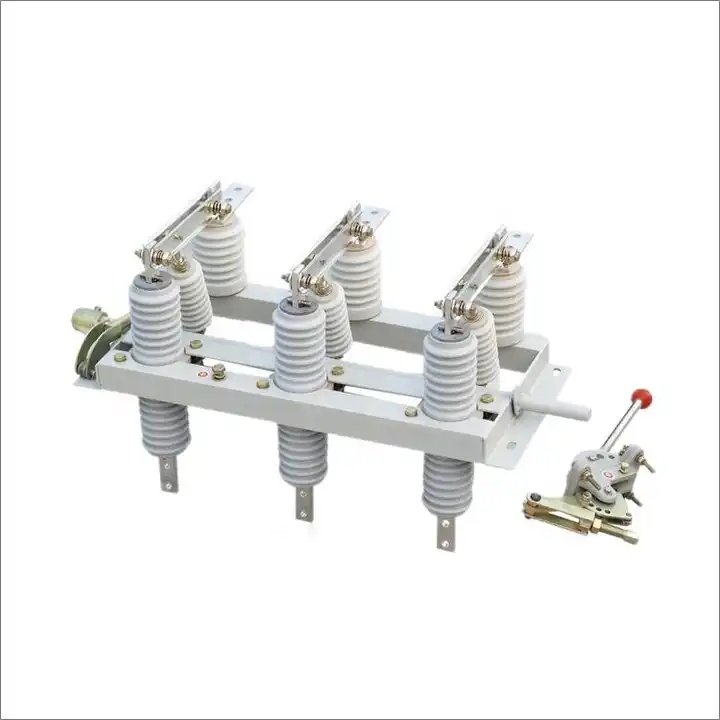

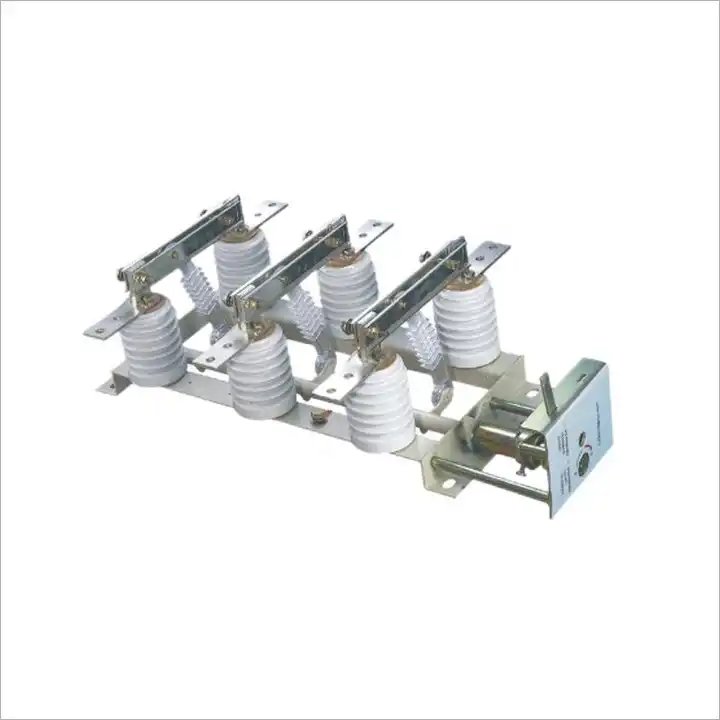

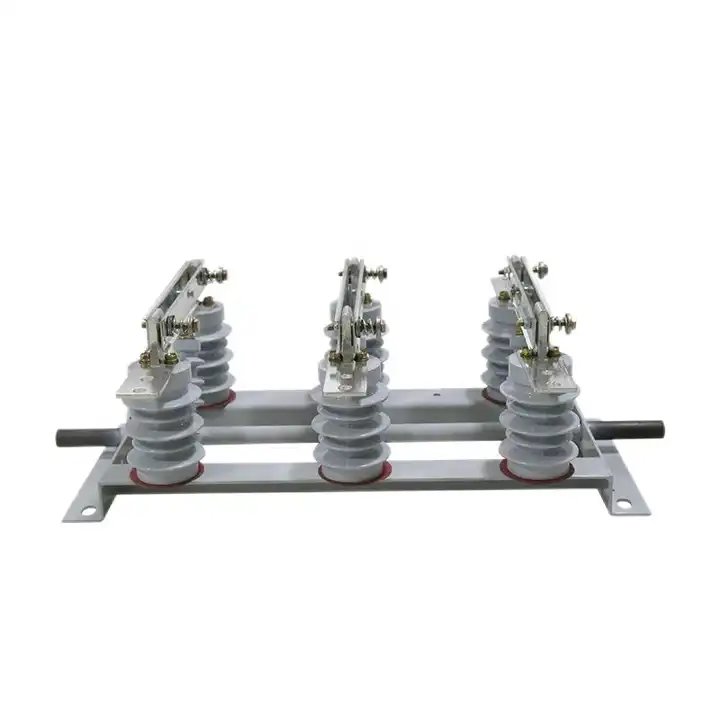

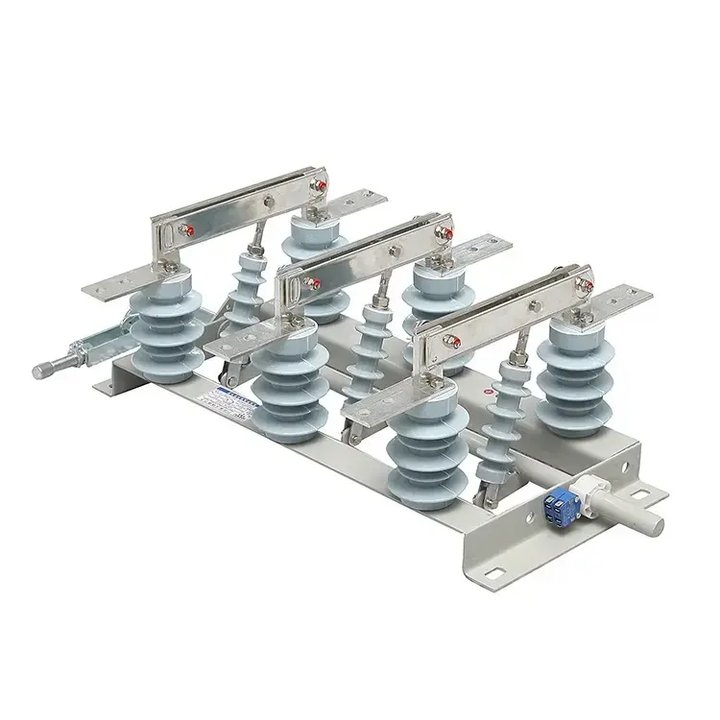

Lugao เป็นผู้จัดจำหน่ายสวิตช์ตัดการเชื่อมต่อประเภทในร่ม 24KV สวิตช์ตัดการเชื่อมต่อในร่มประเภท GN19-12/400, 630, 1000, 1250 มีส่วนนำไฟฟ้าที่ยึดกับฐานด้วยฉนวนเสาสองตัวสำหรับแต่ละเฟส (ประเภท GN19-12C/400, 630, 1000, 1250 มีฉนวนเสาหนึ่งอันและฉนวนปลอกพอร์ซเลนหนึ่งอัน) ทั้งสามเฟสถูกจัดเรียงแบบขนาน และส่วนที่นำไฟฟ้าประกอบด้วยหน้าสัมผัสคงที่ของมีดหน้าสัมผัสและตัวจับหน้าสัมผัส (หรือแท่งนำไฟฟ้า) . แต่ละเฟสของมีดสัมผัสจะเชื่อมต่อกับตรงกลางของฉนวนไท โดยมีฉนวนไทติดตั้งอยู่ที่ฐานของแกนหมุน สปินเดิลเชื่อมโยงกับก้านสูบ (จัดทำโดยผู้ใช้) และกลไกการเคลื่อนย้ายประเภท CS6-1 ผ่านด้ามจับ

มีดเชื่อมต่อถูกสร้างขึ้นจากแผ่นทองแดงเจาะรูสองแผ่น ช่วยเพิ่มทั้งพื้นที่กระจายความร้อนและความแข็งแรงทางกล การออกแบบนี้ช่วยลดอุณหภูมิด้านล่างและปรับปรุงความเสถียรแบบไดนามิกของสวิตช์ตัดการเชื่อมต่อภายในอาคาร ปลายด้านหนึ่งของมีดสัมผัสถูกยึดเข้ากับบล็อกหน้าสัมผัส (หรือบนแกนนำไฟฟ้า) โดยใช้สลักเกลียว (รถของ Shaw) GN19-12/1000, 1250 มีการติดตั้งแผ่นล็อคแม่เหล็ก ซึ่งทำหน้าที่เพิ่มแรงดึงดูดระหว่างมีดสัมผัสร่องทั้งสองในระหว่างกระแสไฟฟ้าลัดวงจรขนาดใหญ่ สวิตช์ตัดการเชื่อมต่อภายในอาคาร GN19-12/400, 630 มีขีดจำกัดกระแสไฟฟ้าผ่านเล็กน้อย ทำให้ไม่ต้องใช้แผ่นล็อคแม่เหล็ก

สภาพแวดล้อมการทำงานของสวิตช์ตัดการเชื่อมต่อประเภทในร่ม 24KV

อุณหภูมิแวดล้อม: -25°C ~ +40°C;

ระดับความสูง: ≤1000m;

ความชื้นสัมพัทธ์: เฉลี่ยรายวัน ≤95%, เฉลี่ยรายเดือน ≤90%;

ความรุนแรงของแผ่นดินไหว: ≤8ระดับ;

สถานที่ติดตั้ง: ไม่มีไฟไหม้ อันตรายจากการระเบิด สกปรกร้ายแรง การกัดกร่อนของสารเคมี หรือการสั่นสะเทือนอย่างรุนแรง

สวิตช์ตัดการเชื่อมต่อชนิดในร่ม 24KV คุณสมบัติผลิตภัณฑ์

พิมพ์	แรงดันไฟฟ้า (kV)	จัดอันดับปัจจุบัน (A)	กระแสเสถียรภาพทางความร้อน 4s (kA)	กระแสเสถียรภาพแบบไดนามิก (kA)
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20		630	20	50
GN19-12/1000-31.5		1000	31.5	80
GN19-12/1250-31.5		1250	31.5	80
GN19-12C/400-12.5		400	12.5	31.5
GN19-12C/630-20		630	20	50
GN19-12C/1000-31.5		1000	31.5	80
GN19-12C/1250-31.5		1250	31.5	80
