40.5kV แรงดันสูงกลางแจ้ง SF6 เบรกเกอร์เบรกเกอร์

Lugao ยืนเป็นผู้ผลิตเบรกเกอร์วงจรก๊าซ SF6 ขนาด 40.5kV โดยเฉพาะผู้ผลิตเบรกเกอร์วงจรแก๊ส SF6 PTS โครงสร้างที่ล้อมรอบอย่างเต็มที่ เบรกเกอร์วงจร LW8-40.5Y SF6 มีกลไกที่แข็งแกร่งพร้อมอายุการใช้งานที่เกินกว่า 3,000 การดำเนินงานทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาว 1%. โดยทั่วไปหม้อแปลงไฟฟ้าในตัวใช้โครงสร้างที่แนบมาอย่างเต็มที่โดยมีการปิดผนึกรองในการหล่อด้วยอีพอกซีเรซินเพื่อให้แน่ใจว่ามีประสิทธิภาพของฉนวนที่ดีที่สุด

ส่งคำถาม

รายละเอียดสินค้า

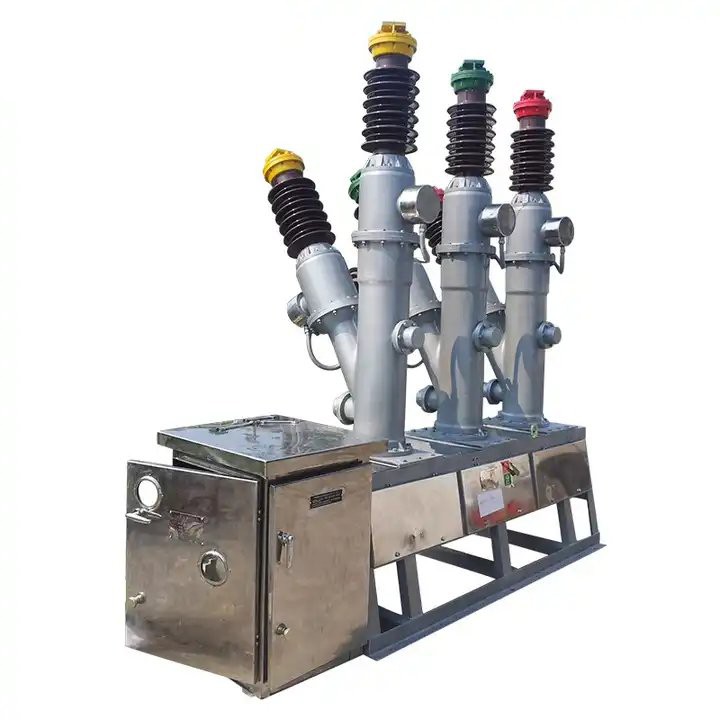

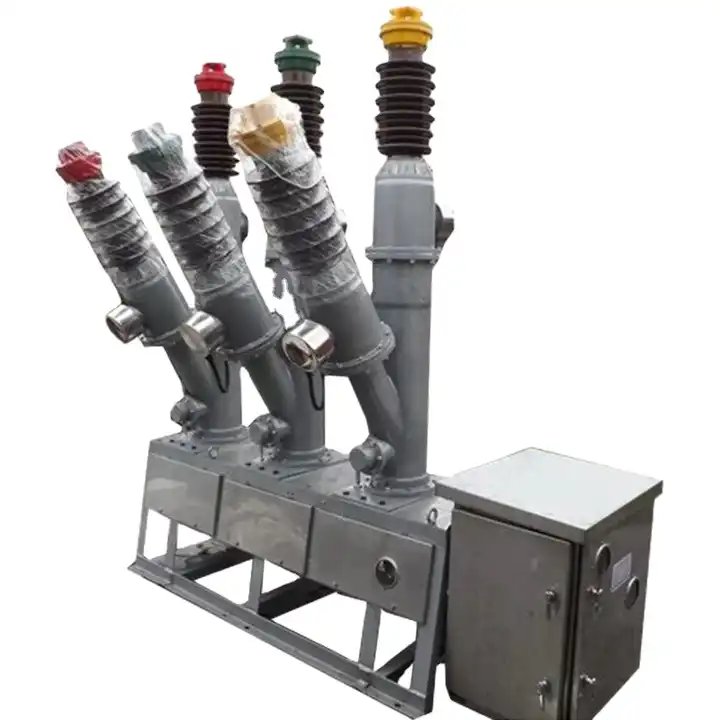

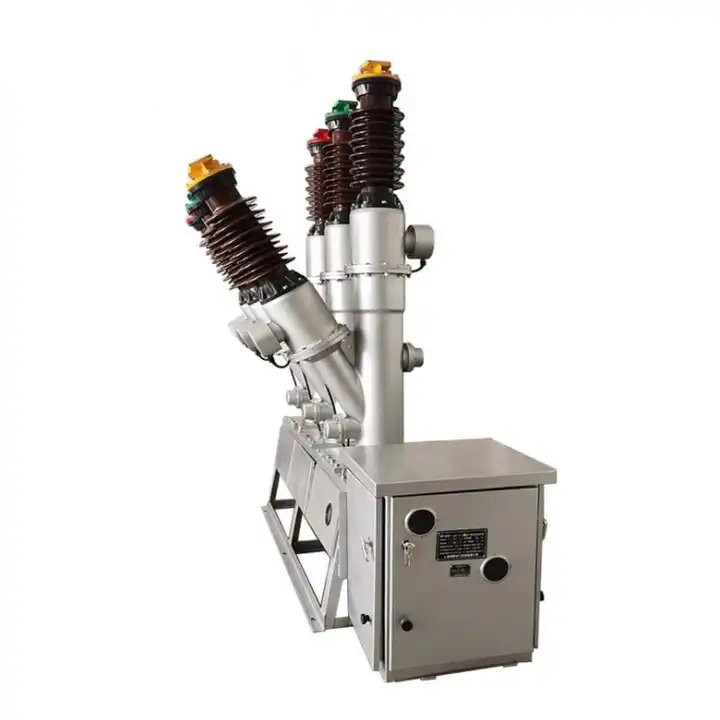

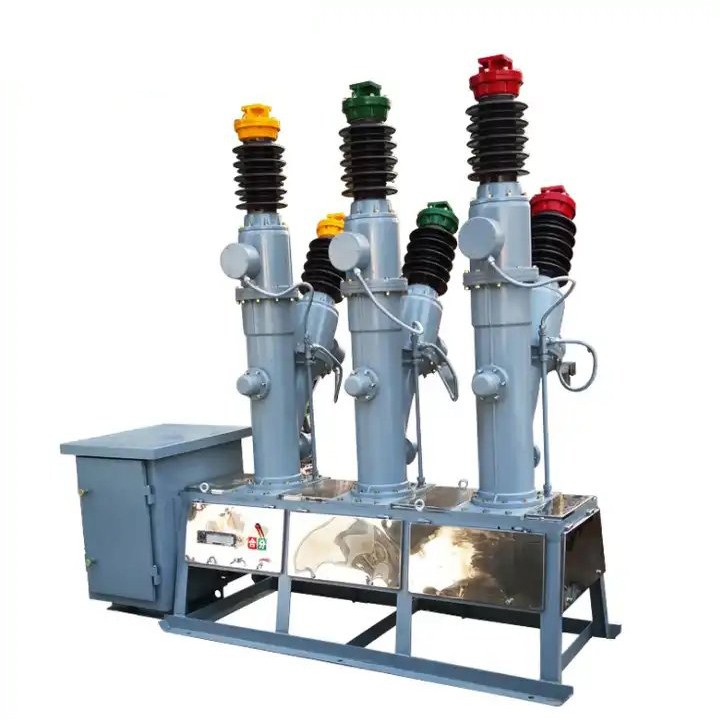

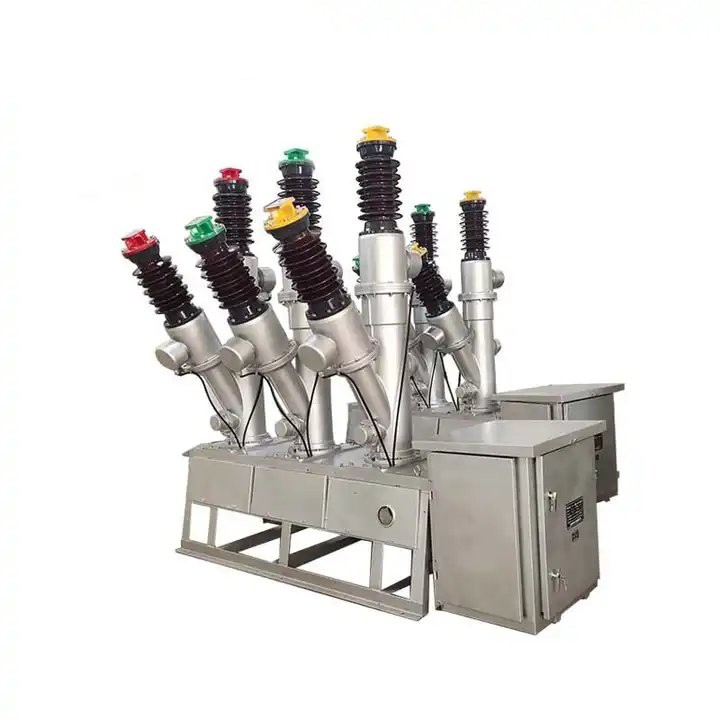

Lugao is 40.5KV High Voltage Outdoor SF6 Gas Circuit Breaker supplier.LW8-40.5 Outdoor HV SF6 circuit breaker is designed for three-phase AC 50Hz outdoor high voltage electrical applications in 35kV transmission and distribution systems. It serves the purpose of control and protection and can also be utilized for the opening and closing of contact breakers and capacitor banks, with the option to include a current transformer for measurement and protection functions. The circuit breaker is equipped with a CT14-type spring operating mechanism, and it adheres to both the national standard GB1984-89, titled "AC high voltage circuit breakers," and the International Electrotechnical Commission standards IEC56, specified in the publication "High-voltage AC circuit breaker."

40.5KV High Voltage Outdoor SF6 Gas Circuit Breaker Operating Environment

1. Altitude: no more than 2500; meters; plateau 4000 meters;

2. Ambient temperature: -30°C-+40°C (special requirements -40°C-+40°C);

3. Relative humidity: the daily average is not more than 95%, the monthly average is not more than 90% (25°C);

4. Wind speed: no more than 35m/s; the pollution level is I; the creepage distance of the porcelain sleeve is 1050mm (1320mm) (the nominal creepage distance is not less than 25mm/kV);

5. Sunshine: 0.1w/cm;

40.5KV High Voltage Outdoor SF6 Gas Circuit Breaker Specification

No. Description		Technical parameters
1	Rated voltage, kV	72.5			126	145	252
3	Rated frequency, Hz	50/60
4	Rated current, A	1600~4000					3150~4000
	1min Power frequency withstand voltage	140		230		265	460
	Lightning impulse withstand voltage	325		550		650	1050
5	Rated short-circuit breaking	25~40					40~63
	current, kA
7	Rated short circuit breaking	63~ 100					100~ 157.5
	current (peak), kA
8	Rated short duration, s	3	3			3	3
	Rated out-of-phase breaking current	10	10			10	10
	Rated cable(line) charging	10	31.5			50	125
	breaking current
	Rated gas pressure, Mpa	0.4 0.5				0.5	0.6
	Operation sequence	O-0.3s-CO- 180s-CO
	SF6 gas leakage rate (per year)	≤1%
14	First of several genes	1.5		1.55		1.5	1.3
	Main loop resistance, μΩ	≤40		≤45		≤45	≤50
	Heater voltage	AC220
	Control circuit and signal circuit voltage	DC220, DC230
	Motor voltage	DC220, DC230
