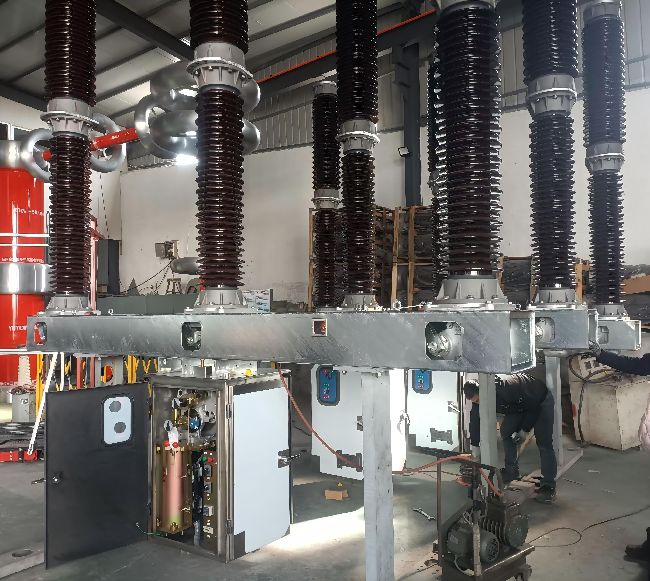

แรงดันสูงสามเสา 220kV 330kV SF6 เบรกเกอร์วงจรก๊าซ

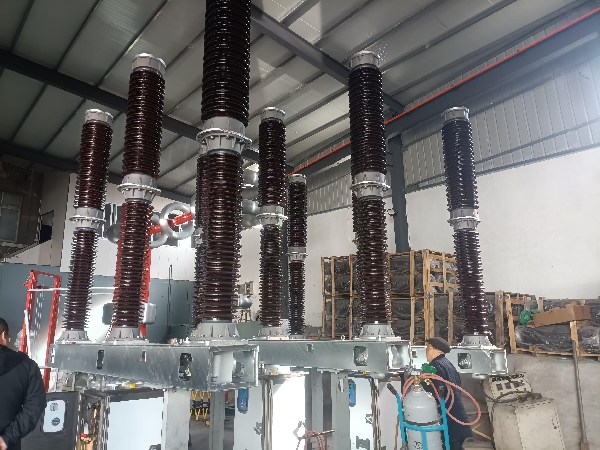

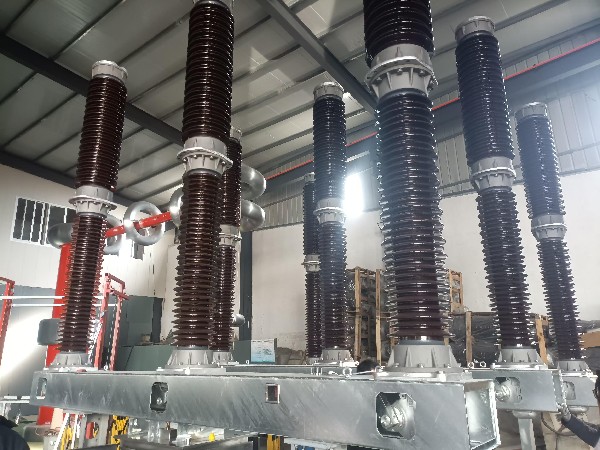

Lugao Power Co. , Ltd. มีเวิร์กช็อปพิเศษที่อุทิศให้กับการผลิตเบรกเกอร์วงจรก๊าซ SF6 แรงดันสูง เทคโนโลยีการออกแบบเป็นผู้นำในอุตสาหกรรม เบรกเกอร์วงจร LW Series SF6 ใช้ห้องดับเพลิงสายไฟเดี่ยวและเทคโนโลยีการดับ ARC ที่มีพลังงานเพิ่มขึ้นโดยใช้ก๊าซซัลเฟอร์เฮกซาฟลูออไรด์เป็นทั้งสื่อฉนวนและส่วนโค้ง ห้องดับเพลิงแยกต่างหากสร้างการไหลเวียนของอากาศในระหว่างกระบวนการเปิดเย็นการระบายความร้อนส่วนโค้งและขัดจังหวะกระแสไฟฟ้า

ส่งคำถาม

รายละเอียดสินค้า

การแนะนำผลิตภัณฑ์

เบรกเกอร์วงจร SF6 Series LW Series เป็น AC 50Hz/60Hz กลางแจ้งที่มีแรงดันไฟฟ้าสูงและอุปกรณ์การเปลี่ยนแปลงกลางแจ้งที่ใช้ในการเปิดหรือปิดกระแสไฟฟ้าความผิดปกติหรือสายสวิตช์การป้องกันการควบคุมและระบบส่งกำลัง พวกเขาสามารถดำเนินการเปิดปิดและดำเนินการใหม่ได้อย่างรวดเร็ว แรงดันไฟฟ้าที่ได้รับการจัดอันดับมีตั้งแต่ 45kV ถึง 330kV และระบบหลักประกอบด้วยการสนับสนุนบูชพอร์ซเลน, หน่วยดับเพลิงอาร์ค, กลไกการทำงานของไฮดรอลิก/สปริงและตัวควบคุมความหนาแน่นอัจฉริยะ ห้องดับเพลิงอิสระสร้างการไหลของอากาศที่ถูกบีบอัดในระหว่างกระบวนการเปิดเพื่อทำให้อาร์คเย็นลงอย่างมีประสิทธิภาพและขัดจังหวะกระแสไฟฟ้า การออกแบบการไหลเวียนของก๊าซที่แนบมาอย่างเต็มที่ช่วยให้มั่นใจได้ว่าการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่หลากหลาย พวกเขามีโครงสร้างที่เรียบง่ายการบำรุงรักษาที่ง่ายและรวดเร็วการใช้พลังงานต่ำความต้องการพลังงานในการทำงานต่ำความน่าเชื่อถือสูงการติดตั้งง่ายและเสียงรบกวนต่ำ

ข้อมูลจำเพาะ

พิมพ์	บิวชิ่งพอร์ซเลน
ความถี่	50Hz/60Hz
แรงดันไฟฟ้าในระบบ	132kV
แรงดันไฟฟ้า	145kV/220kV/330kV
ลำดับการใช้งาน	O-0.3S-CO-3MIN-CO
ไม่มีขดลวดทริป	2
ไม่มีขดลวดปิด	1
ไม่มี aux.contacts:	10NO, 10NC
การดับสื่อ	SF6
จำนวนการแบ่งต่อเฟส	1
เวลาที่ใช้โดยมอเตอร์สำหรับการชาร์จแบบฟอร์มสปริงที่ปล่อยออกไปยังตำแหน่งที่เรียกเก็บเงินเต็มจำนวน	<30sc
ประเภทของกลไกการทำงาน	การชาร์จฤดูใบไม้ผลิ
ความถี่พลังงานที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า (ที่ระดับความสูงน้อยกว่า 1,000 เมตร)	325kV
แรงกระตุ้นฟ้าผ่า ทนต่อแรงดันไฟฟ้า (ที่ระดับความสูงน้อยกว่า 1,000 เมตร)	750kV
กลไกการทำงาน	เสาเดี่ยวสามเสา
ระยะทางอายุคืบคลาน	31 มม./kV
ให้คะแนนกระแสไฟฟ้าขัดจังหวะ	31.5ka/3sec
จัดอันดับกระแสปกติปกติ	3150a
จัดอันดับวงจรลัดวงจรทำให้กระแสไฟฟ้า	สูงสุด 80ka
