ZW7 33kv 40.5kv สถานีย่อยกลางแจ้งประเภทเบรกเกอร์สุญญากาศไฟฟ้าแรงสูง

อุปกรณ์ป้องกันไฟกระชากฉนวนพอร์ซเลนขนาด 220kV ของ Lugao เป็นอุปกรณ์ป้องกันแรงดันไฟฟ้าเกินที่เหมาะสำหรับใช้ในสถานีย่อยขนาดใหญ่และสายส่ง UHV Lugao ใช้เทคโนโลยีการเผาเครื่องเคลือบกระเบื้องชั้นนำและสายการผลิตเฉพาะที่สามารถผลิตได้หลายร้อยหน่วยต่อเดือน ผลิตภัณฑ์เหล่านี้สอดคล้องกับมาตรฐาน GB และ IEC อย่างสมบูรณ์ อุปกรณ์ป้องกันแต่ละตัวผ่านการทดสอบประเภทและโรงงานอย่างครอบคลุมเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ที่เชื่อถือได้

แบบอย่าง:7

ส่งคำถาม

รายละเอียดสินค้า

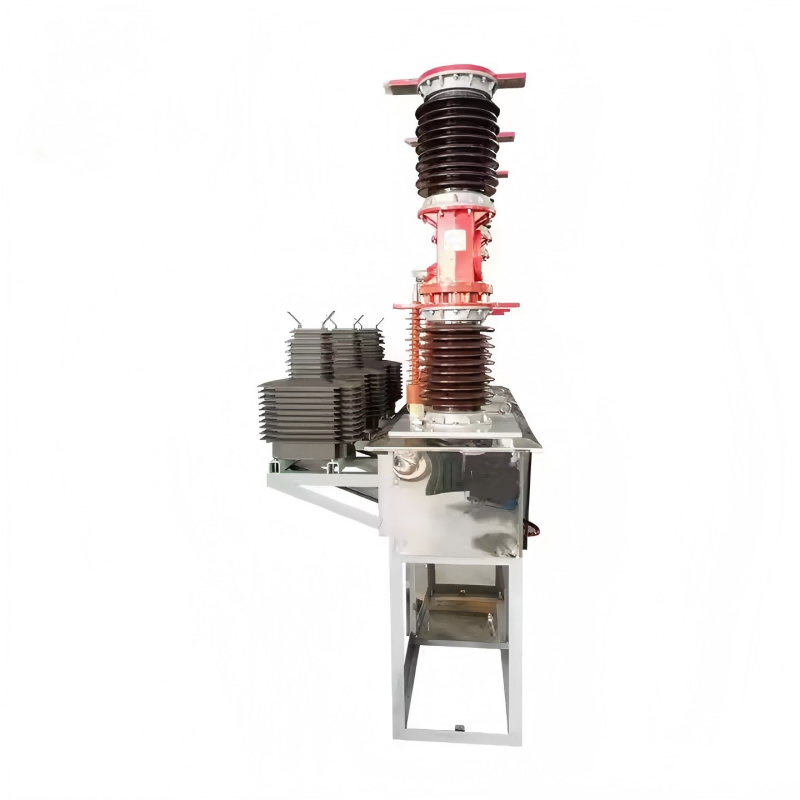

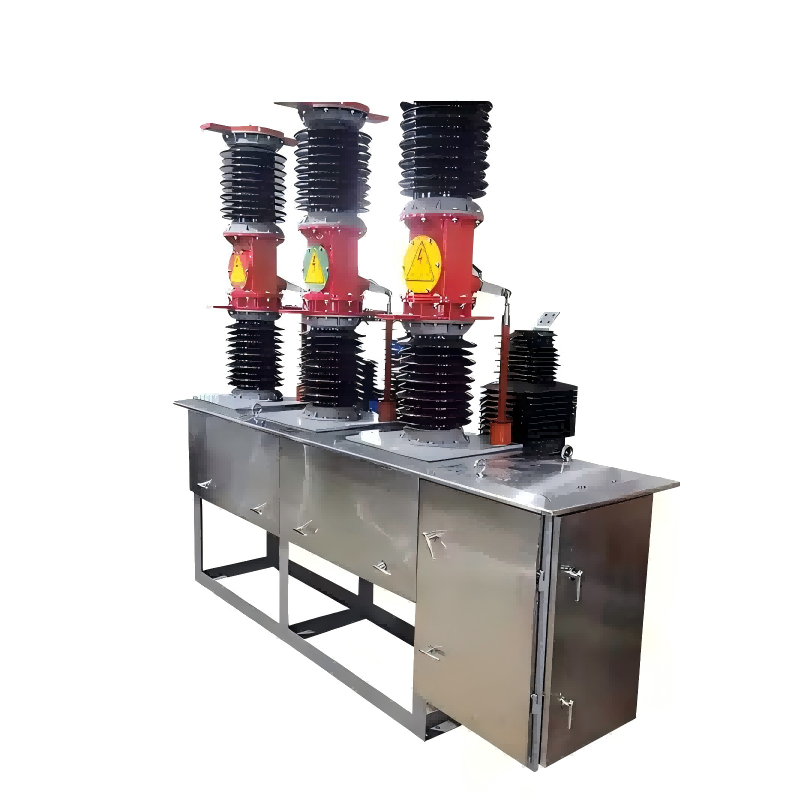

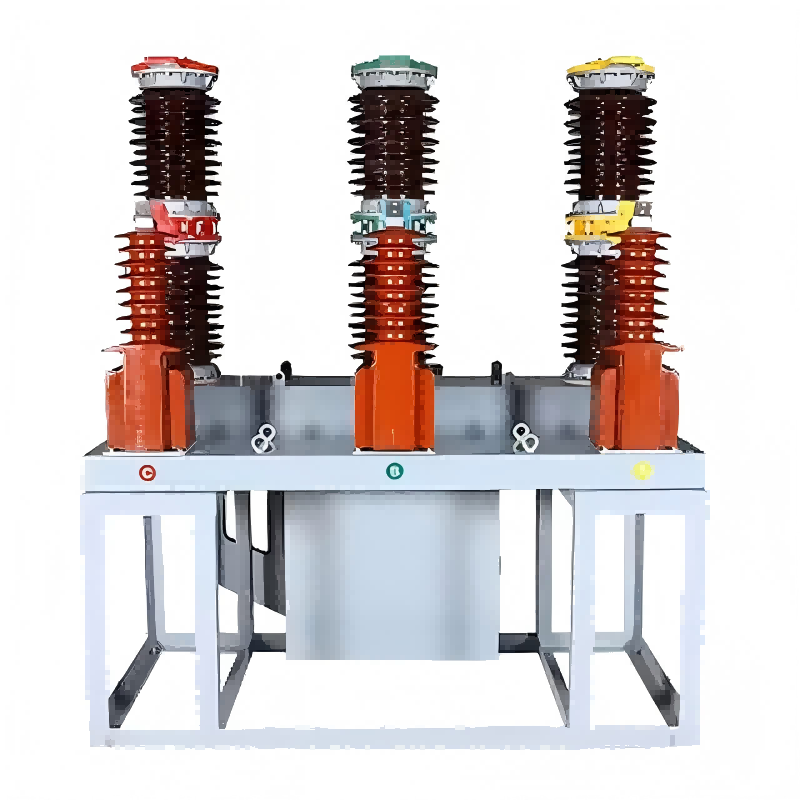

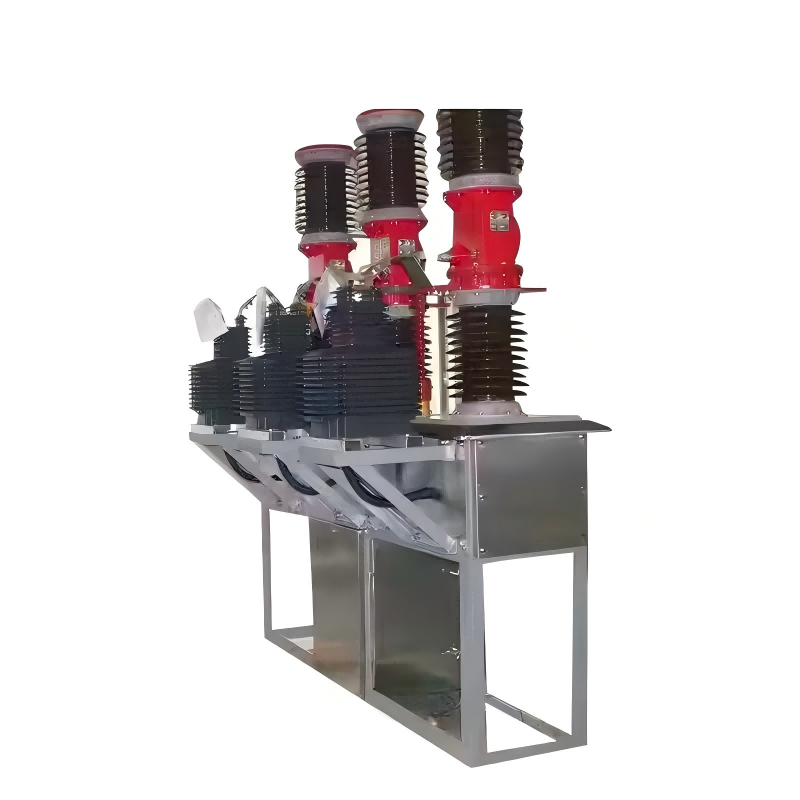

เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงกลางแจ้งแบบติดตั้งบนเสา ZW7 ของ Lugao ส่วนใหญ่จะใช้สำหรับการป้องกันและควบคุมสายที่ทางออกของสถานีย่อย การจ่ายพลังงานในสถานประกอบการอุตสาหกรรมและเหมืองแร่ และในระบบโครงข่ายไฟฟ้าในเมืองและในชนบท ผลิตภัณฑ์ นี้ใช้หลักดับไฟแบบอาร์กสุญญากาศรวมกับฉนวนแก๊ส SF6 ผสมผสานประสิทธิภาพการขัดจังหวะสูงของสวิตช์สุญญากาศเข้ากับความสามารถในการปรับตัวกลางแจ้งของฉนวนแก๊สได้อย่างดีเยี่ยม เหมาะสำหรับการติดตั้งแบบติดเสากลางแจ้ง การใช้งานบ่อยครั้ง และตำแหน่งที่สูง

เซอร์กิตเบรกเกอร์ซีรีส์ ZW7 ใช้ตัวขัดขวางสุญญากาศประสิทธิภาพสูง โดยมีกระแสพิกัดตั้งแต่ 1250A ถึง 2500A ไม่ต้องบำรุงรักษา มีอายุการใช้งานทางไฟฟ้าที่ยาวนาน และมีกระแสไฟฟ้าตัดต่ำ กลไกการทำงานแบบสปริงโหลดช่วยให้สามารถใช้งานได้ทั้งแบบไฟฟ้าและแบบแมนนวล รองรับการควบคุมระยะไกลและการรวมระบบอัตโนมัติ ตัวเรือนสแตนเลสสตีลได้รับระดับ IP65 ทนทานต่อสภาพแวดล้อมกลางแจ้งที่หลากหลายได้อย่างมีประสิทธิภาพ การออกแบบที่กะทัดรัดและน้ำหนักเบาช่วยให้สามารถติดตั้งได้โดยตรงบนเสาไฟฟ้าหรือแพลตฟอร์มกลางแจ้ง เซอร์กิตเบรกเกอร์ของ Lugao ได้ผ่านกระบวนการควบคุมคุณภาพที่ครอบคลุม รวมถึงการทดสอบประเภทครบชุดสำหรับการทดสอบความถี่กำลังไฟฟ้าที่ทนต่อแรงดันไฟฟ้าและการทดสอบไฟกระชากฟ้าผ่า พวกเขายังได้รับการรับรองระดับนานาชาติมากมาย เช่น CE และ ISO ลูกาโอมีสายการผลิตแบบอัตโนมัติและชุดอุปกรณ์ทดสอบที่ครอบคลุม ทำให้มั่นใจได้ว่าจะมีปริมาณการผลิตสูงและคุณภาพสูง เซอร์กิตเบรกเกอร์แต่ละตัวผ่านการทำงานทางกลและการทดสอบประสิทธิภาพมากกว่า 200 รอบก่อนออกจากโรงงาน ลูกาโอนำเสนอบริการที่ปรับแต่งได้โดยเฉพาะ การออกแบบข้อกำหนดเฉพาะเพื่อตอบสนองความต้องการของลูกค้า เรารักษาสินค้าคงคลังของรุ่นมาตรฐานไว้อย่างเพียงพอ และให้คำแนะนำในการติดตั้ง การทดสอบการใช้งาน และการสนับสนุนการบำรุงรักษาตลอดอายุการใช้งาน

ข้อมูลจำเพาะทางเทคนิคของเบรกเกอร์สุญญากาศไฟฟ้าแรงสูง ZW7

lt	หน่วย	พารามิเตอร์
แรงดัน พารามิเตอร์กระแส
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	เควี	40.5
จัดอันดับความถี่กำลังไฟฟ้าในช่วงเวลาสั้น ๆ ทนต่อแรงดันไฟฟ้า (1 นาที)	เควี	95
พิกัดแรงกระตุ้นฟ้าผ่าที่ทนต่อแรงดันไฟฟ้า (ยอด)	เควี	185
จัดอันดับปัจจุบัน	A	1250,1600,2000
จัดอันดับกระแสไฟลัดวงจร	เควี	25,31.5
ลำดับการดำเนินงานที่ได้รับการจัดอันดับ		0-0.3s-C0-180s-C0
จัดอันดับเวลาทำลายกระแสลัดวงจร	ครั้ง	12
พิกัดกระแสปิดลัดวงจร (จุดสูงสุด)	ที่	63.80
พิกัดสูงสุดทนกระแสได้	ที่	63.80
จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า	ที่	25,31.5
จัดอันดับระยะเวลากระแสไฟฟ้าลัดวงจร	S	4
ความเร็วเปิดเฉลี่ย	นางสาว	1.5±0.2
ความเร็วการปิดเฉลี่ย	นางสาว	0.7±0.2
ติดต่อปิดตีกลับเวลา	นางสาว	<5
ข้อผิดพลาดในการซิงโครไนซ์การปิด (เปิด) แบบสามเฟส	นางสาว	<2
เวลาปิด	นางสาว	<150
เวลาเปิดทำการ	นางสาว	<60
ชีวิตเครื่องกล	ครั้ง	10000
พิกัดแรงดันไฟฟ้าปฏิบัติการและวงจรเสริม พิกัดแรงดันไฟฟ้า	V	DC220.AC220
ความต้านทานไฟฟ้ากระแสตรงของวงกลมทุกเฟส (ไม่รวมหม้อแปลง)	μQ	<100
หน้าสัมผัสแบบไดนามิกและคงที่ทำให้มีความหนาในการสึกหรอ	มม	3
น้ำหนัก	กก	800
