แรงดันสูงสามเฟส 35kV 40.5kV เบรกเกอร์วงจรสูญญากาศกับหม้อแปลงไฟฟ้า

Lugao ได้รับการพัฒนาอย่างอิสระและผลิตแรงดันไฟฟ้าสูงสามเฟส 35kV 40.5kV เบรกเกอร์สูญญากาศพร้อมหม้อแปลงเหมาะสำหรับเครือข่ายการกระจายพลังงานระหว่างเมืองเพื่อให้มั่นใจว่าการทำงานที่ปลอดภัยของกริดพลังงานและการป้องกันการลัดวงจร มันมีประสิทธิภาพการปิดผนึกที่ดีและง่ายต่อการติดตั้งและบำรุงรักษา ได้รับการยกย่องจากลูกค้าทั้งที่บ้านและต่างประเทศ

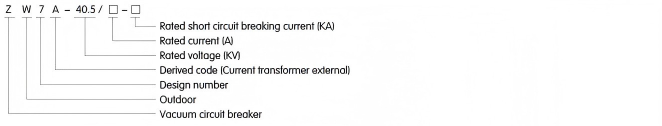

แบบอย่าง:ZW7-40.5

ส่งคำถาม

รายละเอียดสินค้า

การแนะนำผลิตภัณฑ์

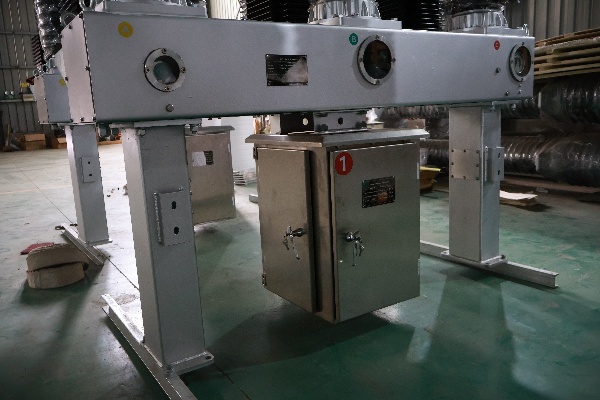

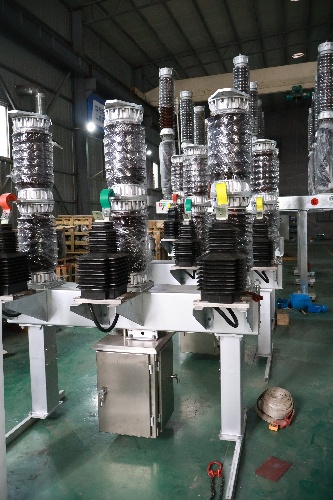

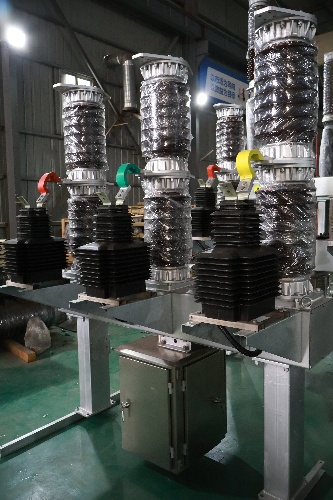

เบรกเกอร์วัคซีน ZW7-40.5 ซีรี่ส์กลางแจ้งแรงดันไฟฟ้าสูงได้รับการออกแบบมาเพื่อใช้ในระบบพลังงานสามเฟสที่ทำงานที่ 50 Hz และแรงดันไฟฟ้าที่ได้รับการจัดอันดับ 40.5 kV พวกเขาใช้เพื่อตัดการเชื่อมต่อและเชื่อมต่อกระแสโหลดกระแสโอเวอร์โหลดและกระแสไฟฟ้าลัดวงจร

ข้อมูลจำเพาะ

เลขที่	คำอธิบาย			หน่วย	ข้อมูล
1	แรงดันไฟฟ้า			KV	40.5
2	ระดับฉนวนที่ได้รับการจัดอันดับ	ความถี่พลังงาน 1 นาทีทนต่อแรงดันไฟฟ้า	ทดสอบแห้ง	KV	95
		ความถี่พลังงาน 1 นาทีทนต่อแรงดันไฟฟ้า	ทดสอบเปียก		80
		สายฟ้าแรงกระตุ้นทนต่อแรงดันไฟฟ้า (สูงสุด)			185
3	จัดอันดับปัจจุบัน			A	1250； 1600； 2500
4	จัดอันดับกระแสไฟฟ้าลัดวงจร			ที่	20； 25； 31.5
5	ลำดับการทำงานที่ได้รับการจัดอันดับ				O-0.3S-CO- 180S-CO
6	จัดอันดับวงจรลัดวงจรรอบวงจรปัจจุบัน			การแข่งขัน	12
7	จัดอันดับกระแสไฟลัดวงจร (ค่าสูงสุด)			ที่	50; 63; 80
8	ให้คะแนนสูงสุดทนต่อกระแสไฟฟ้า			ที่	50; 63; 80
9	การจัดอันดับการลัดวงจรทนต่อกระแสไฟฟ้า			ที่	20; 25; 31.5
10	ระยะเวลาการลัดวงจรจัดอันดับ			S	4
11	ระยะเวลาเปิดการติดต่อ			มม.	22 ± 2
12	ระยะเวลาเปิดการติดต่อ			มม.	4 ± 1
13	ความเร็วในการเดินทางโดยเฉลี่ย			M/S	1.5 ± 0.2
14	ความเร็วปิดเฉลี่ย			M/S	0.7 ± 0.2
15	เวลาตีกลับติดต่อ			MS	≤2
16	เบรกเกอร์หลักสามเฟส (ย่อย) การสลับเวลาการซิงโครไนซ์			MS	≤2
17	เวลาปิด			MS	≤150
18	เวลาเดินทาง			MS	≤60
19	อายุการใช้งานเชิงกล			การแข่งขัน	10000
20	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ - แรงดันไฟฟ้าของวงจรเสริม			V	DC110 / 220 AC110 / 220
21	ความต้านทาน DC ของแต่ละเฟส (ไม่รวมหม้อแปลง)			ที่รัก	≤100
22	น้ำหนัก			กิโลกรัม	800
